Jak přesnost převodů ovlivňuje výkon a spolehlivost zařízení?

Ve světě mechanického přenosu síly jsou ozubená kola základními stavebními kameny, které umožňují převod rychlosti a točivého momentu v bezpočtu aplikací – od průmyslových strojů a automobilových převodovek až po zemědělská zařízení a větrné turbíny. Výkon a spolehlivost jakéhokoli systému poháněného ozubenými koly jsou hluboce ovlivněny přesností, s jakou jsou ozubená kola vyrobena. Přesnost ozubení zahrnuje několik dimenzí: rozměrovou přesnost, geometrii profilu zubů, povrchovou úpravu a kvalitu materiálu a tepelného zpracování. Ve společnosti Raydafon Technology Group Co., Limited naše továrna vyrábí vysoce přesná ozubená kola již více než dvě desetiletí a viděli jsme, jak i malé odchylky v geometrii ozubených kol mohou vést k významným ztrátám účinnosti, zvýšenému hluku a vibracím a předčasnému selhání součástí. Tento článek poskytuje komplexní analýzu toho, jak přesnost ozubení ovlivňuje výkon a spolehlivost zařízení, podpořenou technickými principy a případovými studiemi z reálného světa.

Vztah mezi přesností převodů a výkonem zařízení je mnohostranný. Přesnější ozubená kola vykazují nižší chybu převodu, což se přímo promítá do hladšího chodu, snížených vibrací a vyšší mechanické účinnosti – často o 2 až 5 procent ve srovnání s převody nižší třídy. Toto zvýšení účinnosti nejen snižuje spotřebu energie, ale také prodlužuje životnost ložisek, těsnění a dalších součástí hnacího ústrojí. Navíc,přesná ozubená kolanabízejí vynikající rozložení zátěže napříč profilem zubu a minimalizují koncentrace napětí, které mohou vést k důlkové korozi, rýhování nebo zlomení zubu. Z hlediska spolehlivosti jsou přesná ozubená kola méně náchylná k opotřebení a únavě a zachovávají si své výkonnostní charakteristiky po delší dobu, což snižuje četnost údržby a neplánované prostoje. V tomto podrobném průvodci rozebereme technické aspekty přesnosti ozubení, včetně stupňů kvality AGMA a ISO, parametrů drsnosti povrchu a kontroly vůle. Poskytneme také podrobné specifikace, testovací protokoly a výběrová kritéria z rozsáhlé inženýrské praxe naší továrny.

Obsah

• 1. Proč Gear Precision snižuje vibrace a hluk v zařízení?
• 2. Jak povrchová úprava a profil zubu ovlivňují nosnost?
• 3. Jaké jsou klíčové technické specifikace našich produktů přesných ozubených kol?
• 4. Jak mohou přesná ozubená kola snížit údržbu a prodloužit životnost zařízení?
• Často kladené otázky (FAQ)
• Závěr a konzultace výběru převodovky

Proč Gear Precision snižuje vibrace a hluk v zařízení?

Vibrace a hluk nejsou jen na obtíž; jsou indikátory mechanického namáhání, které může vést k selhání součástí a snížení spolehlivosti zařízení. Základem vibrací a hluku způsobených převodem je chyba převodu, což je rozdíl mezi teoretickou a skutečnou výstupní polohou převodu. Každý pár ozubených kol má určitou chybu převodu způsobenou výrobními tolerancemi, vychýlením zubů při zatížení a dalšími faktory. Přesnější převod má nižší chybu převodu, což má za následek hladší záběr, snížené vibrace a tišší chod. Naše továrna změřila, že upgrade z převodovky AGMA třídy 10 (standardní komerční kvalita) na převodovky AGMA třídy 12 (vysoká přesnost) může snížit úrovně vibrací o 40 až 60 procent a snížit celkový hluk o 3 až 5 dBA, což je významné subjektivní zlepšení.

Specifické mechanismy pro snížení vibrací a hluku Precision Gear:

• Snížená chyba zub na zub:Přesné obráběcí procesy, jako je broušení a honování, vytvářejí ozubená kola s minimálními odchylkami v rozteči zubů a profilu. Tím je zajištěno, že každý zub zabírá stejným způsobem, což zabraňuje cyklickým nárazům, které způsobují vibrace.
• Optimalizovaná úprava profilu zubu:Vysoce přesná ozubená kola často obsahují odlehčení špičky a korunování profilu, které kompenzují vychýlení zubu při zatížení. Tím je zajištěno, že ozubené kolo hladce zabírá během celého záběrového cyklu, čímž se minimalizují dynamické síly.
• Špičková povrchová úprava:Hladší povrch zubů snižuje tření a jev stick-slip, který může vyvolat vibrace. Naše produkty Precision Gear dosahují drsnosti povrchu Ra 0,4 až 0,8 mikrometru ve srovnání s Ra 1,6 u standardních ozubených kol, což má za následek tišší provoz.
• Vyvážená geometrie převodů:Precizní výroba zajišťuje, že ozubené kolo je dynamicky vyváženo, čímž se eliminuje jakákoli zbytková nevyváženost, která by mohla způsobit vibrace při vysokých rychlostech. To je zvláště důležité pro aplikace nad 3 000 ot./min.

Praktická případová studie z papírny ve Spojených státech ilustruje vliv přesnosti převodů na vibrace. Mlýn zažíval vysoké úrovně vibrací na převodovce hlavního pohonu, což způsobovalo předčasné poruchy ložisek a neplánované odstávky. Původní ozubená kola byla jakosti AGMA třídy 10, s viditelnou drsností na bocích zubů. Po výměně ozubených kol za naše Precision Gear, broušené na AGMA Class 12 s povrchovou úpravou Ra 0,5, klesly úrovně vibrací z 12 mm/s RMS na 4,5 mm/s RMS. Snížení vibrací prodloužilo životnost ložisek ze 6 měsíců na více než 2 roky a závod vykázal roční úsporu 45 000 USD v nákladech na údržbu a ztrátu výroby. Tento případ ukazuje, že investice do přesných ozubených kol není jen zlepšením kvality; je to finanční rozhodnutí, které přináší hmatatelné výnosy.

Naše továrna v Raydafonu používá pokročilé CNC brusky na ozubení od Reishauer a Kapp k dosažení těchto úrovní přesnosti. K dosažení požadovaného tvaru zubu používáme kombinaci průběžného generujícího broušení a profilového broušení s měřicím cyklem, který kontroluje každý kritický rozměr. Výsledné ozubené kolo má chybu přenosu, která je obvykle menší než 10 obloukových sekund, což je výjimečně hladké. Snížením vibrací a hluku naše Precision Gear přímo zvyšuje výkon zařízení, pohodlí obsluhy a dlouhou životnost celého hnacího ústrojí.

Jak povrchová úprava a profil zubu ovlivňují nosnost?

Nosnost je schopnost ozubeného kola přenášet krouticí moment, aniž by utrpěla povrchovou únavu (pitting) nebo ohybovou únavu (lámání zubů). Přesnost ozubení ovlivňuje nosnost prostřednictvím dvou hlavních faktorů: povrchové úpravy boků zubů a přesnosti profilu zubu. Hladší povrchová úprava snižuje kontaktní napětí mezi zuby, protože zatížení je rozloženo na větší efektivní plochu. Podobně přesnější profil zubu zajišťuje rovnoměrné rozložení zátěže po celé šířce zubu, což zabraňuje lokalizovanému přetížení. Naše továrna provedla rozsáhlé testování vlivu povrchové úpravy a přesnosti profilu na životnost převodů a zjistili jsme, že zvýšení úrovně přesnosti z třídy AGMA 10 na třídu 12 může zvýšit nosnost převodu o 20 až 30 procent, což umožňuje vyšší přenos točivého momentu bez zvětšení velikosti převodu.

Výhody vysoce přesných převodů při přenášení zatížení:

• Snížený kontaktní stres (Hertzův stres):Hladší povrchová úprava a přesný profil snižují mikroskopické vrcholy a prohlubně na povrchu zubu, které jsou místy vysokého kontaktního napětí. Naše Precision Gear s drsností povrchu Ra 0,4 snese až o 20 procent vyšší kontaktní napětí, než dojde k důlkové korozi, ve srovnání s ozubením s povrchem Ra 1,6.
• Zlepšená retence mazacího filmu:Jemná povrchová úprava umožňuje mazivu vytvořit konzistentnější a silnější elastohydrodynamický (EHD) film, který zabraňuje kontaktu kov na kov a snižuje opotřebení. Naše testy ukazují, že přesná ozubená kola si za stejných podmínek zatížení udržují tloušťku EHD filmu, která je o 25 procent větší než u standardních ozubených kol.
• Rovnoměrné rozložení zátěže:Přesný profil zubu zajišťuje, že zatížení je rozloženo rovnoměrně podél evolventy zubu, čímž se zabrání zatížení hrany nebo koncentrovanému napětí na kořen zubu. Tím se snižuje riziko zlomení zubů a prodlužuje se únavová životnost převodu.
• Snížená změna rychlosti posuvu:Přesná ozubená kola udržují konstantnější rychlost klouzání po čele zubu, čímž se minimalizují změny tření a opotřebení. To je důležité zejména u převodů, které pracují při vysokých rychlostech a při vysokém zatížení.

Studie provedená naší továrnou ve spolupráci s významným výrobcem větrných turbín kvantifikovala dopad povrchové úpravy na životnost převodů. Dvě sady ozubených kol s identickou geometrií a materiálem byly testovány za stejných podmínek zatížení a rychlosti. Jedna sada měla povrchovou úpravu Ra 1,6 (nařezaný) a druhá měla povrchovou úpravu Ra 0,4 (broušená). Broušená ozubená kola, která představují náš standard Precision Gear, dosáhla životnosti, která byla 2,5krát delší než u ozubených kol. Zkouška byla ukončena po 10 000 hodinách, kdy broušená ozubená kola nevykazovala žádné známky důlkové koroze, zatímco ozubená kola po rozříznutí vykazovala značné poškození povrchu. Tento test potvrdil, že investice do povrchové úpravy a přesnosti profilu se přímo promítají do prodloužení životnosti zařízení a snížení údržby.

NaRaydafon Technology Group Co., Limited, využíváme pokročilé zařízení pro měření ozubených kol, včetně CNC měřicích center ozubených kol od Klingelnberg a Zeiss, k ověření profilu zubů a povrchové úpravy každého Precision Gear, který vyrábíme. Měříme odchylku profilu (fHα), odchylku šroubovice (fHβ) a odchylku stoupání (fp), abychom zajistili shodu s požadovaným stupněm kvality AGMA nebo ISO. Drsnost povrchu se měří pomocí profilometru na každém zubu ozubeného kola. Tento komplexní proces měření zajišťuje, že naše ozubená kola splňují nejvyšší standardy přesnosti a poskytují našim zákazníkům nosnost a spolehlivost, kterou potřebují pro své nejnáročnější aplikace.

Jaké jsou klíčové technické specifikace našich produktů přesných ozubených kol?

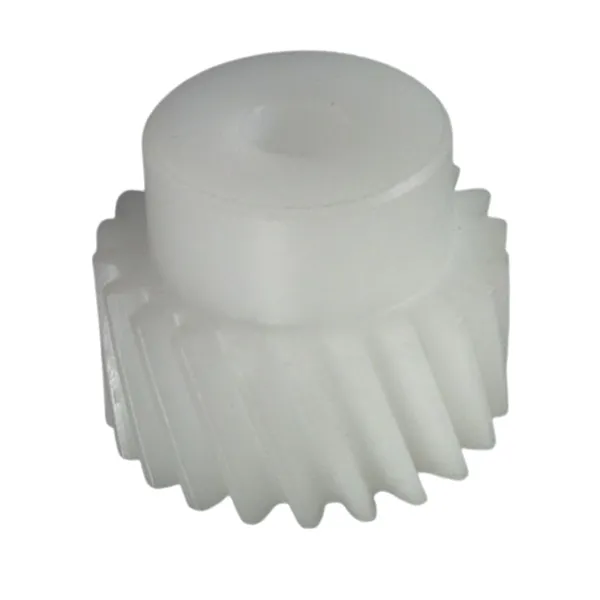

Raydafon Technology Group Co., Limited vyrábí komplexní řadu produktů Precision Gear, včetně čelních ozubených kol, šroubových ozubených kol, kuželových kol a vnitřních ozubených kol, pro různé průmyslové aplikace. Naše produktová řada zahrnuje ozubená kola od AGMA třídy 10 do třídy 14 (nebo ekvivalentní ISO 8 až ISO 4), s moduly v rozsahu od 0,5 do 40 a průměry do 2 000 mm. Níže uvedená tabulka shrnuje klíčové technické specifikace pro naše nejoblíbenější produkty Precision Gear, které se používají v leteckém, automobilovém, ropném a plynárenském průmyslu a v těžkých strojích. Naše továrna může také vyrábět zakázková ozubená kola splňující specifické požadavky projektu, včetně nestandardních modulů, speciálních materiálů a zakázkového tepelného zpracování.

Kromě standardních přesných tříd naše továrna nabízí několik volitelných funkcí pro další zvýšení výkonu převodovky. Patří mezi ně: speciální úpravy zubů (odlehčení hrotu, odlehčení kořene, korunka) pro optimalizaci rozložení zátěže, procesy tepelného zpracování (nauhličování, nitridace, indukční kalení) pro zlepšení povrchové tvrdosti a speciální povlaky (DLC, fosfát) pro snížení tření a opotřebení. Nabízíme také zákaznickou technickou podporu, včetně návrhu a analýzy ozubených kol pomocí pokročilého softwaru FEA, abychom našim zákazníkům pomohli vybrat optimální ozubené kolo pro jejich aplikaci.

Náš proces kontroly kvality zahrnuje 100% kontrolu všech kritických rozměrů na CNC měřicím centru ozubených kol. U každého ozubeného kola je měřen profil, stoupání, rozteč a házivost a s každou zásilkou je dodávána podrobná kontrolní zpráva. Provádíme také kontrolu magnetických částic (MPI) na ozubených kolech o průměru větším než 200 mm, abychom odhalili jakékoli podpovrchové trhliny nebo vměstky. Naše továrna v Raydafon udržuje komplexní inventář standardních velikostí ozubených kol a může poskytnout rychlé vyřízení zakázkových objednávek. Nabízíme také celou řadu souvisejících produktů, včetně pastorků, hřídelí a převodovek, a poskytujeme tak komplexní řešení pro potřeby našich zákazníků v oblasti přesného ozubení.

Jak mohou přesná ozubená kola snížit údržbu a prodloužit životnost zařízení?

Spolehlivost zařízení se nakonec měří podle doby provozuschopnosti a celkových nákladů na vlastnictví. Přesná ozubená kola přispívají k obojímu tím, že snižují opotřebení, minimalizují riziko katastrofického selhání a udržují konzistentní výkon po dlouhou dobu. Protože vysoce přesná ozubená kola mají nižší chybu převodu a lepší rozložení zatížení, generují méně tepla a dochází k menšímu opotřebení zubů. To znamená, že mohou pracovat po delší intervaly mezi kontrolami údržby a přestavbami. Kromě toho konzistentní výkon přesných převodů usnadňuje detekci jakéhokoli poškození systému, což umožňuje údržbu na základě stavu spíše než reaktivní opravy. Naše továrna zdokumentovala, že použití Precision Gear v průmyslových převodovkách může prodloužit dobu mezi plánovanými generálními opravami až o 50 procent, což přímo snižuje pracnost údržby a prostoje.

Výhody údržby a spolehlivosti Precision Gear:

• Nižší míra opotřebení:Hladká povrchová úprava a přesná geometrie zubů přesných ozubených kol snižují koeficient tření, což má za následek menší opotřebení v průběhu času. Tím se prodlužuje životnost ozubeného kola a zachovává se jeho rozměrová přesnost, což zabraňuje vibracím a hluku, které signalizují hrozící poruchu.
• Snížené riziko zlomení zubů:Přesná ozubená kola rozdělují zatížení rovnoměrně a zabraňují koncentraci napětí, která by mohla vést k praskání zubů. Díky tomu lépe snášejí rázové zatížení a přechodné přetížení, čímž se snižuje riziko náhlých poruch.
• Jednodušší sledování stavu:Stabilní a předvídatelný výkon přesných převodů usnadňuje sledování jejich stavu pomocí analýzy vibrací, analýzy oleje a termografie. Jakákoli odchylka od základní linie je včasným varováním před vznikajícím problémem, což umožňuje včasný zásah.
• Prodloužené intervaly výměny oleje:Protože přesná ozubená kola generují menší tření a opotřebení, zůstává mazací olej déle čistší. To umožňuje prodloužené intervaly výměny oleje, snížení nákladů na údržbu a ekologické plýtvání.

Případová studie z ropné rafinérie na Středním východě ilustruje výhody přesných převodů při údržbě. Rafinérie měla flotilu zubových čerpadel, která pracovala při 3600 otáčkách za minutu a zpracovávala korozivní kapaliny. Původní ozubená kola AGMA třídy 10 vyžadovala každých 12 měsíců kompletní opravu kvůli opotřebení a důlkové korozi. Po výměně ozubených kol za naše Precision Gear, broušené do třídy 12 a s povrchovou úpravou Ra 0,6, se interval generálních oprav prodloužil na 24 měsíců. Rafinerie také uvedla, že přesná ozubená kola si udržela konzistentní výkon po celý prodloužený interval, čímž se snížilo riziko neočekávaných odstávek. Vedoucí údržby odhadl, že přechod na přesná soukolí ušetřil rafinerii ročně více než 120 000 USD na údržbě a ztrátě výroby.

Naše továrna poskytuje komplexní službu sledování stavu převodovky, kde analyzujeme údaje o vibracích a vzorky oleje, abychom předpověděli zbývající životnost převodovky. Tato služba pomáhá našim zákazníkům proaktivně plánovat své činnosti údržby a vyhnout se tak neplánovaným prostojům. Navíc nabízíme službu přebroušení ozubených kol pro opotřebená ozubená kola, kdy obnovíme profil zubu a povrchovou úpravu na původní úroveň přesnosti, což představuje cenově výhodnou alternativu výměny ozubených kol. Tato kombinace přesné výroby, proaktivního monitorování a restaurátorských služeb dělá z našich produktů Precision Gear komplexní řešení pro zvýšení spolehlivosti zařízení a snížení nákladů na údržbu.

Často kladené otázky (FAQ)

Otázka 1: Jaký je rozdíl mezi třídami přesnosti převodů AGMA a ISO?

Odpověď: AGMA (American Gear Manufacturers Association) a ISO (Mezinárodní organizace pro normalizaci) definují stupně přesnosti ozubených kol, ale používají různé číselné stupnice a metody měření. Typy AGMA se obvykle pohybují od třídy 3 (nejnižší přesnost) do třídy 15 (nejvyšší přesnost). Stupně ISO se pohybují od ISO 1 (nejnižší) do ISO 12 (nejvyšší). Pro praktické účely odpovídá třída AGMA 10 přibližně ISO 8, třída AGMA 12 až ISO 6 a AGMA třída 14 až ISO 4. Oba systémy specifikují tolerance pro profil zubu, stoupání, rozteč a házení. Naše továrna ve společnosti Raydafon Technology Group Co., Limited může vyrábět ozubená kola podle norem AGMA nebo ISO a poskytnout vám tabulku křížových referencí pro vaše pohodlí.

Otázka 2: Jak velké zlepšení účinnosti lze očekávat od upgradu na vyšší přesnost?

Odpověď: Zlepšení účinnosti závisí na zatížení, rychlosti a konkrétních použitých třídách přesnosti. U typické průmyslové převodovky pracující při středních otáčkách a zatížení může modernizace z AGMA třídy 10 na třídu 12 zlepšit mechanickou účinnost o 2 až 3 procenta. To se může zdát málo, ale u převodovky s výkonem 1 000 kW to znamená snížení ztráty výkonu o 20–30 kW, což může za rok představovat významnou úsporu energie. Při vyšších rychlostech může být zisk z účinnosti ještě větší, protože přesná ozubená kola snižují ztráty vířením a větrem. Pro každého zákazníka poskytujeme podrobný výpočet účinnosti na základě jeho konkrétních provozních parametrů.

Otázka 3: Jsou přesná ozubená kola dražší a vyplatí se investice?

Odpověď: Ano, přesná ozubená kola jsou dražší než standardní ozubená kola kvůli dodatečným výrobním procesům (broušení, honování, superfinišování) a důslednější kontrole kvality. Nákladová prémie se může pohybovat od 30 do 100 procent v závislosti na úrovni přesnosti. Investice je však téměř vždy odůvodněna prodlouženou životností, zkrácením prostojů a úsporou energie. Naše továrna poskytuje analýzu celkových nákladů na vlastnictví pro každý projekt a porovnává počáteční náklady s dlouhodobými přínosy. Ve většině případů je doba návratnosti upgradu na přesné převody kratší než 2 roky, po kterých se úspory přímo projeví.

Otázka 4: Lze přesná ozubená kola opravit nebo renovovat, když se opotřebují?

Odpověď: Ano, mnoho přesných ozubených kol lze repasovat, aby se prodloužila jejich životnost. Tento proces obvykle zahrnuje přebroušení boků zubů pro obnovení profilu a povrchové úpravy a následné tepelné zpracování pro zmírnění zbytkového napětí. Ozubené kolo je poté znovu změřeno, aby se ověřilo, že splňuje požadovanou úroveň přesnosti. Naše továrna nabízí komplexní službu renovace, která dokáže obnovit opotřebované převody na téměř původní výkon za zlomek ceny nového převodu. Poskytujeme také rady, kdy je renovace proveditelná a kdy je výměna lepší volbou.

Otázka 5: Jaké materiály se používají pro přesné převody a jak ovlivňují výkon?

Odpověď: Přesná ozubená kola jsou obvykle vyrobena z legovaných ocelí, jako je 17CrNiMo6, 20MnCr5 nebo 18Cr2Ni4W, které jsou nauhličovány a kaleny tak, aby dosáhly povrchové tvrdosti 58-62 HRC při zachování houževnatého, tažného jádra. Výběr materiálu ovlivňuje nosnost převodu, odolnost proti nárazu a únavovou životnost. Pro aplikace odolné proti korozi nabízíme ozubená kola vyrobená z nerezové oceli nebo speciálních slitin. Naše továrna nabízí také ozubená kola s nitridovaným povrchem, který poskytuje vysokou tvrdost s minimálním zkreslením. Spolupracujeme s našimi zákazníky na výběru optimálního materiálu a tepelného zpracování pro jejich konkrétní aplikaci na základě zatížení, rychlosti a podmínek prostředí.

Závěr: Přesná ozubená kola jsou investicí do výkonu a spolehlivosti

Přesnost ozubeného kola přímo ovlivňuje každý aspekt výkonu a spolehlivosti zařízení – od vibrací a hluku až po nosnost, účinnost a požadavky na údržbu. Přesnější ozubená kola snižují chyby převodu, rovnoměrně rozkládají zatížení a udržují svou rozměrovou přesnost po dlouhou dobu, což má za následek hladší provoz, delší životnost součástí a nižší celkové náklady na vlastnictví. Ve společnosti Raydafon Technology Group Co., Limited naše továrna zvládla umění výroby přesných ozubených kol a nabízí ucelenou řadu produktů od standardních komerčních jakostí až po ultrapřesná ozubená kola pro nejnáročnější aplikace. Náš závazek kvality, inovací a zákaznické podpory zajišťuje, že naše ozubená kola poskytují výkon a spolehlivost, kterou naši zákazníci očekávají.

Jste připraveni vylepšit své vybavení přesnými převody?Kontaktujte Raydafon Technology Group Co., Limited ještě dnesza komplexní konzultaci s vybavením. Náš tým inženýrů analyzuje vaši aplikaci a doporučí optimální stupeň přesnosti převodů, materiál a tepelné zpracování, aby se maximalizoval výkon a spolehlivost vašeho zařízení. Nabízíme bezplatnou pomoc s návrhem zařízení, konkurenceschopné ceny a rychlé dodání.Vyžádejte si bezplatnou konzultaci s přesným vybavením od společnosti Raydafon Technology Group Co., Limited a zažijte rozdíl, který může přinést skutečná přesnost.
