Řízení Traktoru A Zadní Zvedací Hydraulické Válce
  • Řízení Traktoru A Zadní Zvedací Hydraulické VálceŘízení Traktoru A Zadní Zvedací Hydraulické Válce
  • Řízení Traktoru A Zadní Zvedací Hydraulické VálceŘízení Traktoru A Zadní Zvedací Hydraulické Válce

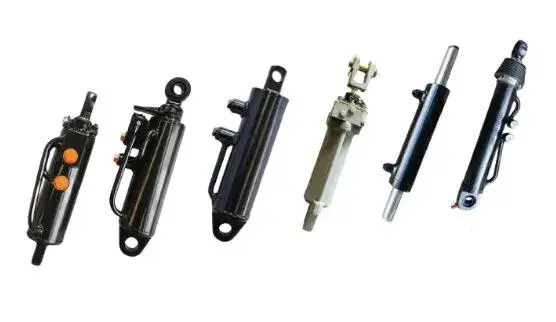

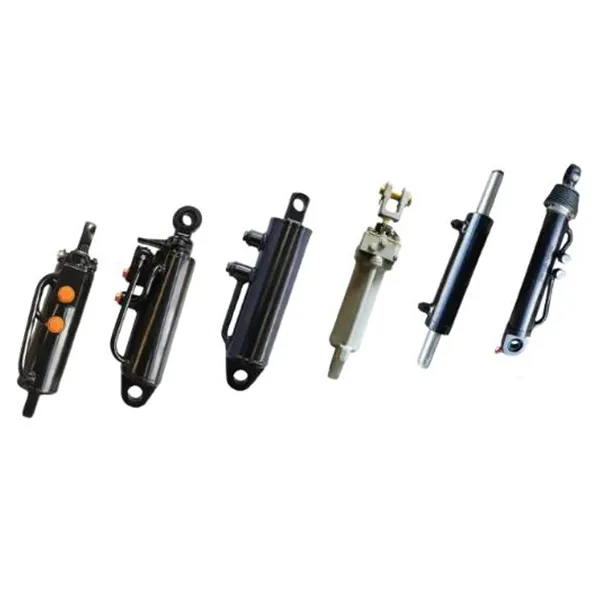

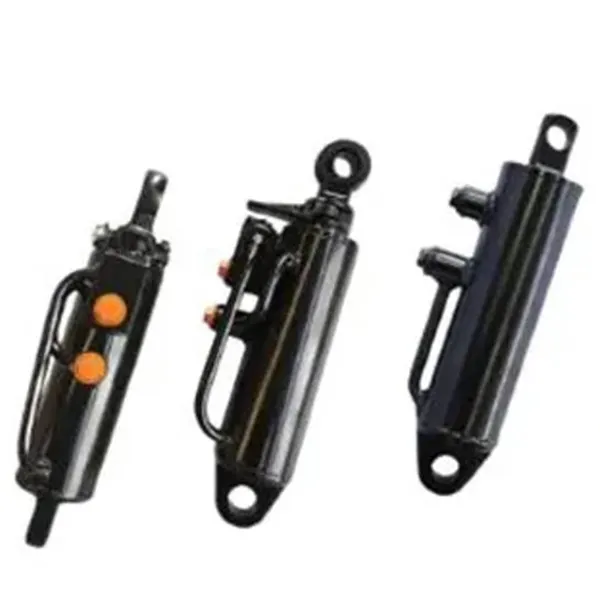

Řízení Traktoru A Zadní Zvedací Hydraulické Válce

Hydraulické válce řízení traktoru a zadního zdvihu — 7 standardních modelů pokrývajících vrtání 40–80 mm, tyč 20–35 mm, zdvih 120–200 mm a montážní vzdálenost 301–532 mm. Modely se zadním zdvihem zahrnují náhradu 800.55A.01 a páry levý/pravý pro dvouválcové závěsy; modely s řízením přední nápravy využívají kratší zdvih pro rychlejší odezvu kol. Tělesa válců jsou ze zesílené legované oceli s kalenou, broušenou tyčí a stíračem prachu před hlavním těsněním. Pošlete svůj starý model válce nebo jeho vrtání, zdvih a montážní vzdálenost – potvrdíme odpovídající model a do 24 hodin vrátíme tovární nabídku.

Výměna OEM · Zemědělská hydraulika

Hydraulické válce pro řízení traktoru a zadní zvedací zařízení – 7 modelů, vrtání 40–80 mm, montáž 301–532 mm

Hydraulický válec traktoru selže na poli z jednoho ze tří důvodů: vrtání je příliš malé pro zvedání zatížení, těsnění tyče nemůže držet proti prachu a kalu nebo montážní vzdálenost neodpovídá vašemu propojení již mají. Tato stránka uvádí sedm standardních modelů, které pokrývají řízení přední nápravy a zadní tříbodové zvedání na běžných traktorových platformách, s vrtáním, tyčí, zdvihem a montážní vzdáleností uvedenou pro každou z nich, abyste mohli sladit a výměnu před objednávkou.

7Standardní modely
40–80 mmPrůměr vrtání
20–35 mmPrůměr tyče
120–200 mmMrtvice
301–532 mmMontážní vzdálenost
2Typy funkcí
ZvykVývrt, zdvih, porty

Modelový stůl — otvor, tyč, zdvih a montážní vzdálenost

Sedm standardních modelů pro zadní zvedání traktoru a řízení přední nápravy
Model Vrtání (mm) Tyč (mm) zdvih (mm) Montážní vzdálenost (mm) Funkce
HSG55/32×125-324 55 32 125 324 Zadní zvedací válec traktoru (pár levý / pravý)
HSG63/32×125-324 63 32 125 324 Zadní zvedací válec traktoru (pár levý / pravý)
HSG63/35×120-301 63 35 120 301 Zadní zvedací válec traktoru (pár levý / pravý)
HSG80/32×200-532 80 32 200 532 800.55A.01 zadní zvedací válec
HSG40/20×175-323 40 20 175 323 Válec řízení přední nápravy traktoru
HSG40/25×176-520 40 25 176 520 Válec řízení přední nápravy traktoru
HSG50/30×175-465 50 30 175 465 Válec řízení přední nápravy traktoru

Jiné kombinace vrtání, tyče, zdvihu a montážní vzdálenosti lze vyrobit podle výkresu. Pokud vaše propojení používá a jiný průměr kolíku nebo úhel portu, pošlete rozměry a my předem potvrdíme odpovídající válec výroby.

Shrnutí specifikace podle funkce

Co se mění mezi skupinami zadního zdvihu a řízením
Funkční skupina Rozsah vrtání Rod Range Rozsah zdvihu Typické použití
Zadní zvedací válce 55 – 80 mm 32 – 35 mm 120 – 200 mm Tříbodový závěs, těžký zdvih nářadí, výměna 800.55A.01
Válce řízení přední nápravy 40 – 50 mm 20 – 30 mm 175 – 176 mm Hydrostatické řízení na přední nápravě, těsné zatáčky na souvrati

Modely se zadním zdvihem používají větší vrtání, protože zvedací zatížení je během přepravy neseno na tyči válce. Modely s řízením používají menší vrtání a delší zdvih pro rychlejší změnu úhlu kola při nižším průtoku.

Na čem záleží při výměně válce traktoru

01

Velikost vrtání určuje zvedací sílu

Zvedací síla je plocha vrtání násobená hydraulickým tlakem. Zadní zvedací válec s vrtáním 55 mm a 80 mm válec vrtání běžící na stejné hydraulice traktoru nevytváří stejnou zdvihovou kapacitu. Pokud jste výměna opotřebovaného válce a nářadí se pomalu zvedá, zkontrolujte vrtání a rozměry tyče proti tabulce, než se předpokládá, že je na vině čerpadlo. Thehydraulické válce traktoruStránka kategorie uvádí širší rozsah, pokud žádný ze sedmi modelů neodpovídá vašemu propojení.

02

O životnosti rozhoduje povrch tyče a kvalita těsnění

Válec traktoru pracuje v prachu, kejdě a postřiku hnojivem. Prut je první povrch, který trpí: jakmile začne důlková korekce, břitové těsnění nemůže držet a kolem stěrače protéká olej. Tento válec používá tvrzený, zemnící tyč s vícevrstvým antikorozním povlakem, spárovaná se stíračem prachu před hlavním těsněním, takže abrazivní částice jsou zastaveny dříve, než dosáhnou těsnicího břitu. Konkrétně pro stranu řízení viz ahydraulický válec řízenístrana.

03

Montážní vzdálenost musí odpovídat táhlu, nikoli názvu modelu

Dva válce mohou sdílet stejné vrtání a zdvih, ale používají různé uzavřené středy. Pokud je montážní vzdálenost je nesprávná, táhlo nedosáhne plného zdvihu nebo se vysune, než se nářadí zvedne. Stůl výše uvádí montážní vzdálenost pro každý model, protože to je rozměr, který rozhoduje o tom, zda šrouby válce. Pro zvedací povinnosti nad rámec tříbodového závěsu jehydraulický zvedací válecdosah pokrývá delší zdvihy a vyšší tonáž.

04

Pozice portu a velikost pinu jsou body přizpůsobení

Když je traktor starší nebo dovezený, originální válec již nemusí být k dispozici. Port úhel, port závit, průměr čepu a šířku oka lze upravit tak, aby odpovídaly stávajícímu spojení, takže válec sedí bez úpravy traktoru. Pošlete fotku nebo náčrt starého válce s vyznačenými rozměry a my potvrdí, zda funguje standardní model nebo je potřeba upravený. Procházet celýhydraulický váleckatalog pro další mobilní a zemědělské aplikace.

Kde se tyto válce používají

Zadní tříbodové zvedání

Pluhy, brány, secí stroje a lisy nesené na zadním závěsu. Levý a pravý válec jsou dodávány jako pár, kde traktor používá dvojité zdvihové válce.

Řízení přední nápravy

Hydrostatické řízení u traktorů, které používají dvojčinný válec napříč přední nápravou. Kratší zdvih, rychlejší odezva, menší poloměr otáčení na souvrati.

Výměna OEM

Přímá náhrada za 800.55A.01 a běžná čísla dílů řady HSG. Montážní vzdálenost a poloha portu byly před odesláním zkontrolovány oproti originálu.

Zakázkové zemědělské stavby

Speciální kombajny, postřikovače a nakladače, které potřebují nestandardní vývrt, zdvih nebo konec tyče. Vyrábí se na výkres se stejnou úpravou těsnění a tyče.

Přizpůsobte válec svému závěsu traktoru

Pošlete číslo modelu nebo vrtání, tyč, zdvih a montážní vzdálenost od vašeho starého válce. Budeme potvrďte odpovídající model, zkontrolujte rozměry portu a kolíku a odešlete nabídku přímo z výroby – obvykle do 24 hodin. Vlastní vrtání a zdvih jsou k dispozici na vyžádání.
