Planetová převodovka s pohonem Yaw pro větrnou turbínu
  • Planetová převodovka s pohonem Yaw pro větrnou turbínuPlanetová převodovka s pohonem Yaw pro větrnou turbínu
  • Planetová převodovka s pohonem Yaw pro větrnou turbínuPlanetová převodovka s pohonem Yaw pro větrnou turbínu

Planetová převodovka s pohonem Yaw pro větrnou turbínu

Planetová převodovka s otočným pohonem pro větrnou turbínu — 12 velikostí rámu, 1 000–80 000 N·m, poměry 297:1–2 153:1, pouzdro z tvárné litiny s trojitým těsněním IP67 pro místa od -40 °C do +60 °C. Převodovky jsou nauhličovány a broušeny na HRC 58–62; plovoucí planetový nosič udržuje chybu přenosu v rozmezí 0,08° při zatížení poryvy. Na přírubě namontovaná podpora otočného ložiska přijímá příruby motoru IEC přímo, s možností výstupu s drážkou nebo integrovaným pastorkem. Zašlete svůj moment natočení gondoly, rám motoru a třídu koroze na místě – do 24 hodin vrátíme odpovídající 2D výkres rozhraní a přímou nabídku z výroby.

Systém vybočení · Pobřežní a pobřežní vítr

Planetová převodovka s vychylovacím pohonem pro větrnou turbínu – údaje o výběru, velikosti rámů a nabídka výrobce

Nákup otočného pohonu není o výběru poměru z grafu. Jde o to sladit váš vrcholný moment vybočení gondolu, třídu solné mlhy vašeho webu a přírubu motoru, kterou již máte na polici. Raydafon vyrábí tuto planetovou převodovku s otočným pohonem ve dvanácti velikostech rámu, takže výrobci OEM na pevnině i na moři mohou specifikovat jednotka, která se našroubuje přímo na věž bez opětovného opracování rozhraní. Pošlete nám svůj zatěžovací kufr gondoly a vrátíme odpovídající výkres – nikoli stránku katalogu.

  • 1 000 – 80 000 N·mJmenovitý výstupní moment
  • 297:1 – 2 153:1Dostupné převodové poměry
  • IP67Trojité těsnění, odolnost proti slané mlze
  • -40 °C / +60 °CProvozní okno

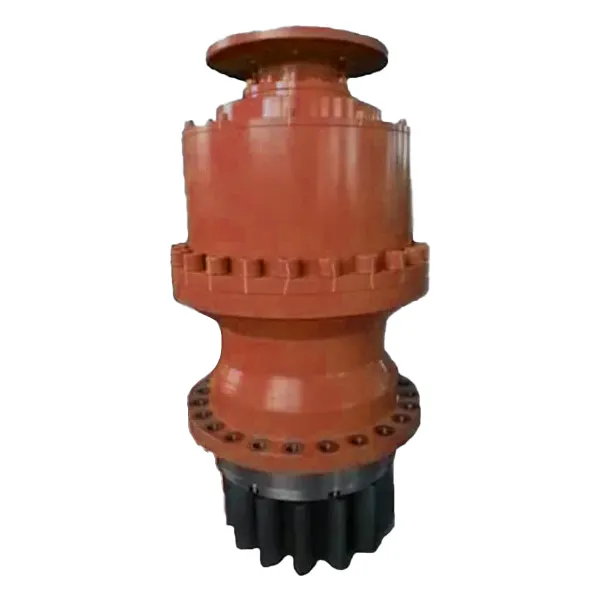

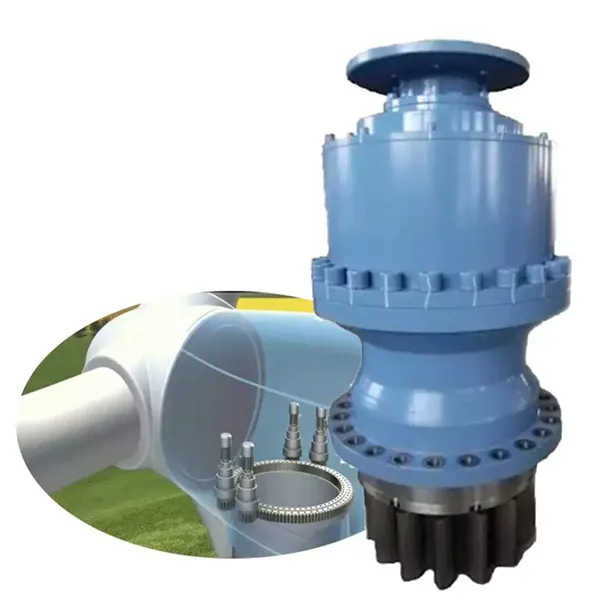

Zobrazení produktu a výřez

Čím se tato převodovka vychýlení liší od standardní planetové jednotky

Pohon stáčení tráví svůj život tím, že drží rotor ve větru a koriguje malé úhly tisíckrát za den při zatížení poryvy. Tento pracovní cyklus trestá zuby ozubeného kola a těsnění mnohem více než nepřetržitý chod přenos ano. Čtyři designová rozhodnutí na této jednotce to přímo řeší.

01

Sdílení zátěže na třech až čtyřech planetách

Vícestupňové planetární uspořádání rozděluje vstupní točivý moment na každou planetu v síti, čímž řeže jeden zub plošné zatížení zhruba o 40 % ve srovnání s uspořádáním s paralelními hřídeli. Na 3 MW stroji vrchol moment je rozprostřen do několika kontaktních cest namísto jedné, což je to, co se od sebe odděluje boky zubů po letech korekcí vybočení.

02

Karburizovaná a broušená převodovka, HRC 58–62

Ozubená kola z legované oceli procházejí nauhličením a kalením a poté úpravou profilu pro kompenzaci průhyb při zatížení. Tvrdost povrchu přistává v pásmu HRC 58–62 s houževnatým jádrem za ním. Dynamický Hluk měřený na zkušební stolici zůstává pod 65 dB(A) – výrazně pod 80 dB(A) typickými pro starší vychylovací převodovky. Viz naševýroba přesných ozubených kolstránku pro celý procesní řetězec.

03

Jednodílné pouzdro z tvárné litiny, trojité těsnění IP67

Pouzdro je odlito jako jediné tělo z tvárné litiny (QT400-18AL), tepelně zpracované na pevnost v tahu asi 600 MPa. Žádné dělené čáry neznamenají žádnou cestu pro vlhkost. Třístupňové uspořádání těsnění – břitové těsnění, labyrint a bariéra proti mastnotě – krytí IP67 proti posypové soli, prachu a výkyvům od -40 °C do +60 °C k vidění v Severním moři i v pouštních lokalitách.

04

Připraveno pro senzor a použitelné v terénu

Volitelně lze specifikovat snímače vibrací a teploty ložisek, které jsou čteny přes hranu modul, který signalizuje drift zhruba 72 hodin před vážným selháním. Ložiska jsou domazatelná a těsnění ano bezúdržbový, takže modul lze vytáhnout a znovu namontovat na věž. Modulární montáž řeže jednotlivě prostoje služby přibližně o 60 % oproti tradičnímu zásobníku.

Výkonové parametry

Obecná specifikace — planetová převodovka Yaw Drive
Rozsah výstupního momentu 1 000 – 80 000 N·m
Převodové poměry i = 300 – 2 000
Podpora Podpěra otočného ložiska, namontovaná na přírubě
Elektrická brzda DC a AC typ
Výstupní hřídel Drážkované nebo s integrovaným pastorkem; výstupní hřídele jsou uloženy v robustních ložiskách
Použitelné motory IEC elektromotory

Velikost rámu, převodový poměr a typ brzdy se volí podle momentu stáčení gondoly a příruby motoru. Pokud váš web nese třídu vysoké turbulence, požádejte o sloupec sníženého točivého momentu.

Velikosti rámů, točivý moment a poměry

Standardní velikosti rámu — jmenovitý a špičkový statický výstupní moment
Typ Jmenovitý výstupní moment (N·m) Špičkový statický výstupní točivý moment (N·m) poměr (i)
700 l 1 000 2000 297 – 2 153
701 l 2000 4 000 297 – 2 153
703AL 2 500 5 000 278 – 1 866
705 AL 5 000 10 000 278 – 1 866
706BL4 8 000 15 000 203 – 2 045
707AL4 12 000 25 000 278 – 1 856
709AL4 18 000 30 000 278 – 1 856
711BL4 35 000 80 000 256 – 1 606
710L4 25 000 50 000 329 – 1 420
711L4 35 000 80 000 256 – 1 606
713L3 50 000 100 000 250 – 1 748
715L4 80 000 140 000 269 ​​– 1 390

Nejste si jisti, který rám se hodí? Zašlete nám průměr gondoly, výkon motoru zatáčení a požadovanou rychlost zatáčení inženýrský stůl a my vám vrátíme odpovídající typ do tří pracovních dnů.

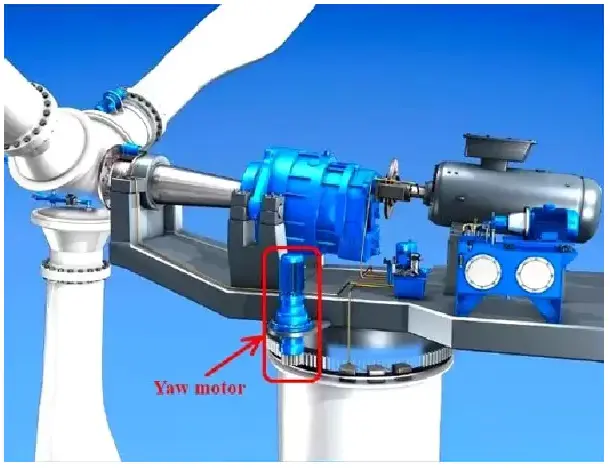

Jak pohon Yaw přenáší točivý moment do gondoly

  1. Centrální kolo přebírá vstup motoru

    Motor stáčení pohání centrální kolo, které je příkonem vlaku. Protože sluneční kolo je malý vzhledem k ozubenému věnce, otáčí se rychle a má nízký točivý moment – což je přesně to, co IEC motor je dobrý.

  2. Planety se pohybují mezi Sluncem a vnitřním prstencem

    Tři nebo čtyři planetová kola zabírají současně s centrálním kolem a s vnitřním věncovým kolem. Každý planeta se otáčí kolem Slunce na svém vlastním ložisku, takže zatížení je spíše sdílené než soustředěný na jeden pár zubů.

  3. Planetový nosič poskytuje výstup při nízké rychlosti a vysokém točivém momentu

    Nosič sbírá oběžný pohyb každé planety a předává jej výstupnímu hřídeli — drážkovanému resp s integrovaným pastorkem — který pohání otočný prstenec a otáčí gondolu. Snížení je nastaveno pomocí počet zubů prstence a slunce plus počet planet v síti.

  4. Plovoucí nosič absorbuje momentové výkyvy způsobené poryvy

    Když síla větru způsobí kolísání stáčivého momentu, konstrukce plovoucího nosiče umožňuje přemístění ozubených kol mírně tak, aby alespoň tři zuby zůstaly v kontaktu. Údaje na zkušebním stavu a v terénu ukazují přetrvávající chybu přenosu uvnitř 0,08° pod ±12 % kolísání momentu, proti zhruba 0,3° pro konvenční paralelní hřídel jednotka. Elastická podpora – vysoce tlumící guma v kombinaci s kovovými podložkami – přebírá vysokofrekvenční nárazy ven dříve, než dosáhne boku zubu.

  5. Tlaková cirkulace a rozstřikovací mazání jej udržuje v chladu

    Otáčející se ozubená kola vrhají olej do olejového kanálu skříně, zatímco čerpadlo napájí planetová ložiska kolem 8 l/min. Při -25 °C si systém stále udržuje viskozitu v pásmu ISO VG 320, takže se ozubená kola neodírají studený start. Spirálový olejový kanál spárovaný s chladicími žebry přenáší teplo do krytu; pod kontinuálním vybočení olejová vana zůstává pod 60 °C, asi o 12 °C chladnější než konvenční uspořádání, což zpomaluje stárnutí maziva.

Co říkají operátoři po instalaci

"Osmnáct měsíců na platformě v Severním moři bez selhání. Těsnící a antikorozní design nás zklamal." náklady na údržbu asi o 40 % a reakce na vybočení v podmínkách tajfunu je zhruba o 25 % rychlejší než jednotky, které jsme provozovali předtím. Umístění gondoly se drží na ±0,15°, což zvedlo roční generaci o téměř 8 %. Když se objevil problém s přizpůsobením motoru, jejich inženýři ho vyřešili na dálku za tři hodiny.“

Hans MüllerTechnický manažer nákupu, EnerWind Energy Group, Německo

"Těmito vychylovacími pohony jsme dovybavili 3 MW závod v kalifornské poušti. Zvládají 60 °C ve dne v noci." houpání, chod asi o 30 % tišší než staré převodovky a držení polohy ±0,1° – to se samo o sobě pohybovalo účinnost výroby se zvýšila o 7 %. Poprodejní tým provádí čtvrtletní kontroly a vyměňuje opotřebované filtry maziv, než se staly problémem.“

Lucas ThompsonGreenPower Renewables, Spojené státy americké

„Šest měsíců do skotského offshore projektu při průměrné rychlosti větru 12 m/s: nulový únik, nulový abnormální stav hluk a odezva stáčení o 20 % rychlejší než původní řešení, které přidalo 9 % větru účinnost. Jejich technický tým s námi zůstal od uvedení do provozu přes sledování dat až po dokonce přeladili parametry mazání, což by mělo zvýšit životnost přibližně o 15 %.

Ethan CarterWindHorizon Energy, Spojené království

Jste připraveni specifikovat svůj Yaw Drive?

Sdělte nám svůj moment stáčení gondoly, rám motoru a třídu koroze na místě. Odpovíme doporučeně velikost rámu, 2D výkres rozhraní a přímá nabídka z výroby – obvykle do 24 hodin. Celý sortiment k dispozici na našempřevodovka větrné turbínystránku nebo procházet širšíplanetová převodovkasérie.
