Duplexní Worms Gear

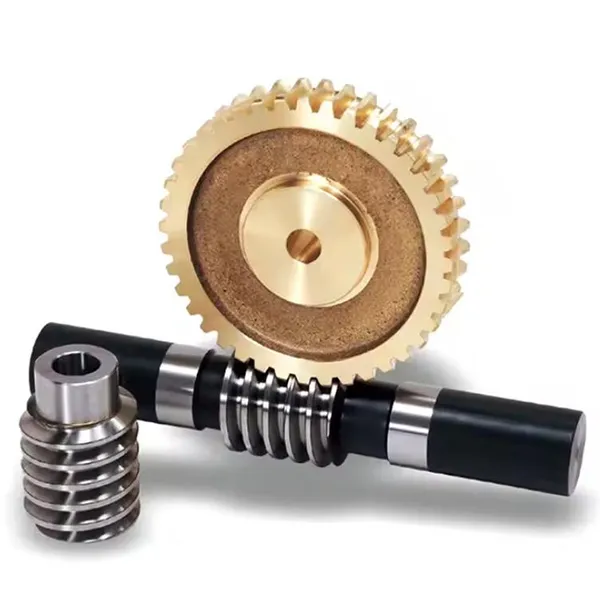

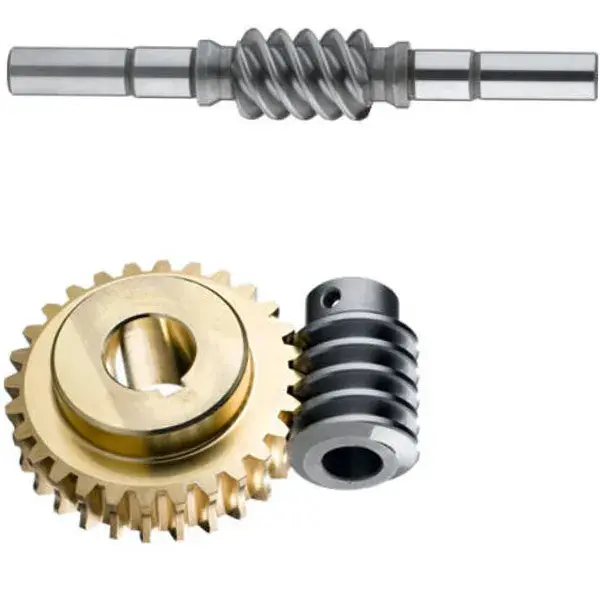

Specifikace produktu

Šnekové kolo s dvojitým nebo dvojitým vedením obsahuje šnek s boky navrženými s mírně odlišnými moduly a kvocienty průměru, které vytvářejí odlišné úhly předstihu na každém profilu zubu. To má za následek postupné zvyšování tloušťky zubu podél délky šneku a zužování závitových mezer, což umožňuje přesné řízení vůle.

Na šnekovém kole produkují různé moduly jedinečné sčítací koeficienty modifikace a průměry valivého kruhu na každém boku, čímž tvoří odlišné přední a zadní profily. Tloušťka zubů a mezery však zůstávají stejné po obvodu kola.

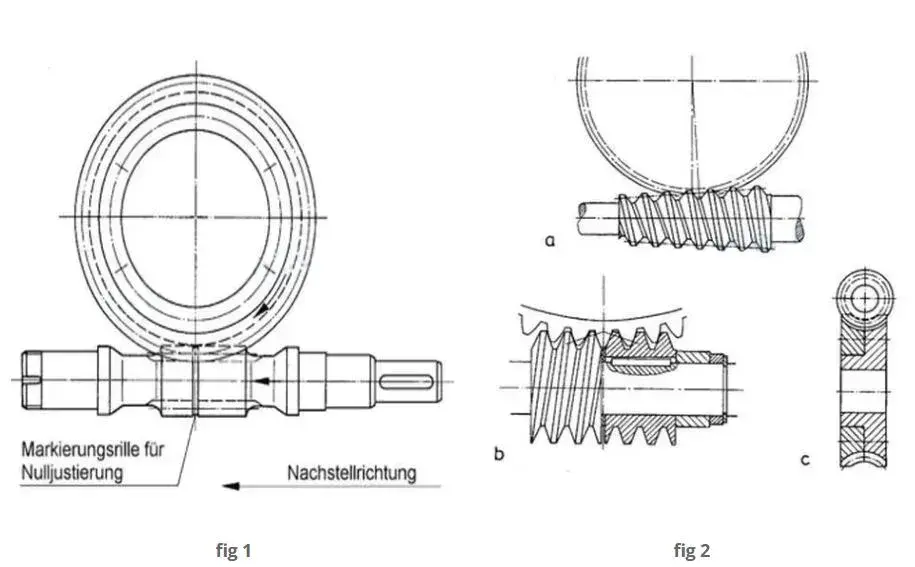

Vůle se nastavuje axiálním posunutím šneku tak, aby se vyrovnala vhodná tloušťka zubu s kolem, čímž se dosáhne požadované úrovně vůle (viz obr. 1). Tato metoda umožňuje snadné a přesné ladění vůle během instalace a plynulé nastavení pro opotřebená ozubená kola bez ovlivnění kontaktu zubů nebo záběru.

Alternativní metody nastavení vůle zahrnují: úpravu středové vzdálenosti pomocí excentrického náboje pro šnekový hřídel a kolo; axiální pohyb kuželového šneku (obr. 2a); rozdělení šneku na dvě části, které lze vůči sobě otáčet nebo posouvat (systém Ott, obr. 2b); nebo rozdělením kola na dva nastavitelné kotouče (obr. 2c).

Montáž Pozor Poznámka

Naše Raydafon Duplex Worms Gear mají různé moduly zubů na levé a pravé straně, takže šneková kola musí být během instalace přesně vyrovnána. Zde je několik klíčových kroků k zapamatování:

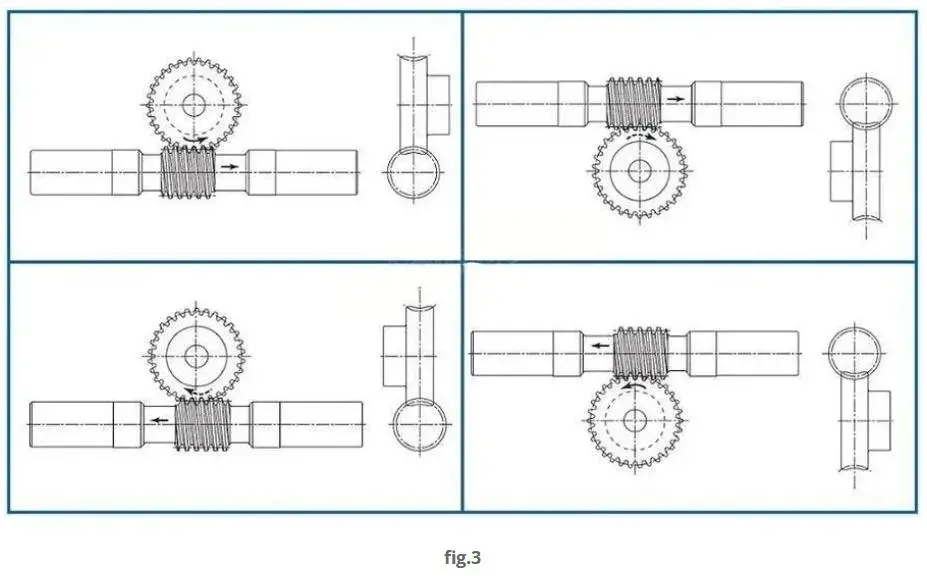

Před instalací zkontrolujte značku směru montáže. Každé dvojité šnekové kolo a šnekové kolo má na sobě šipku, což je instalační "kompas". Při montáži zepředu musíte zajistit, aby šipky šnekového kola a šnekového převodu ukazovaly stejným směrem (viz obrázek 3). Pokud je směr šipky obrácený nebo nesprávně zarovnaný, středová vzdálenost šnekového kola bude příliš velká a nebude pasovat. I když je sotva nainstalovaný, záběr ozubených kol bude mít problémy a nebude trvat dlouho, než se zuby klepou nebo zasekají, což bude věci zdržovat!

Ověření referenční polohy

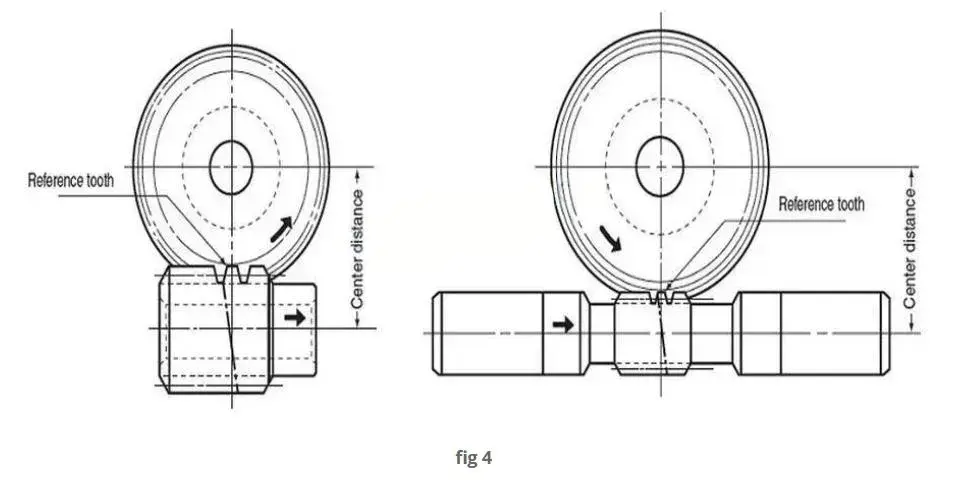

V-drážka (60°, hloubka 0,3 mm) na okraji hrotu duplexního šnekového zubu označuje referenční zub. Soukolí dosahuje téměř nulové vůle (±0,045), když je tento referenční zub zarovnán se středem otáčení šnekového kola ve specifikované středové vzdálenosti „a“ (viz obr. 4).

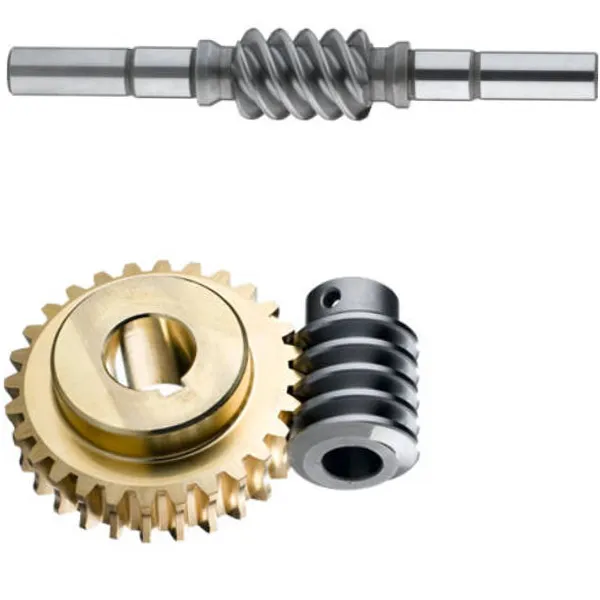

Vlastnosti produktu

Raydafon, dlouholetý výrobce v oblasti mechanických převodovek v Číně, je již dlouho důvěryhodným dodavatelem mnoha výrobců strojů a poskytuje zákazníkům vysoce kvalitní duplexní šnekové převody za dostupné ceny s vynikajícím řemeslným zpracováním vlastních továrních mistrů. Naše produkty jsou navrženy pro složité pracovní podmínky a tři hlavní výhody činí provoz zařízení bezstarostnějším.

Konstrukce se dvěma moduly, efektivnější převod: Duplexní šnekové převody Raydafon používají různé moduly na povrchu levého a pravého zubu, stejně jako instalace „duálního motoru“ na zařízení. Vysoce pevná šneková kola ze slitiny mědi jsou sladěna s přesnými kovanými šneky z legované oceli. Po osmi ručních broušeních je záběr těsný a neklouže a účinnost převodu je o 20 % vyšší než u běžných šnekových převodů. Továrna na textilní stroje v Zhejiang oznámila, že po výměně našich duplexních šnekových převodů se spotřeba energie zařízení výrazně snížila.

Dvoustupňová převodovka, vysoký točivý moment a nízká hlučnost: Unikátní struktura dvoustupňové převodovky zdvojnásobuje točivý moment duplexních šnekových převodů a zároveň udržuje provozní hluk ještě nižší. Ať už se jedná o přesné dolaďování těžkých obráběcích strojů nebo nepřetržitý provoz velkých dopravních zařízení, lze to snadno zvládnout. Továrna na zpracování potravin v Guangdongu uvedla, že zařízení dříve vydávalo při provozu hodně hluku, ale po přechodu na naše produkty je dílna mnohem tišší.
