Jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami?

V moderních systémech řízení pohybu výběr převodovky přímo určuje účinnost systému, spolehlivost a dlouhodobou provozní stabilitu. Mezi nejpoužívanější řešení přesných převodů patříPlanetová převodovkavyniká svou kompaktní konstrukcí, vysokou hustotou točivého momentu a vynikajícím rozložením zatížení. Mnoho inženýrů, manažerů nákupu a návrhářů zařízení však stále čelí při výběru kritické otázce: jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami a jak by měly být použity v reálném průmyslovém prostředí?

Společnost Raydafon Technology Group Co., Limited s více než dvěma desetiletími zkušeností v oboru úzce spolupracovala s integrátory automatizace, výrobci OEM a koncovými uživateli v odvětvích robotiky, balení, CNC strojů a manipulace s materiálem. V tomto článku poskytujeme komplexní a inženýrsky řízené srovnání inline a pravoúhlých návrhů, pokrývající strukturu, výkon, instalační omezení a logiku výběru z praktického hlediska zakořeněného v naší tovární výrobě a zkušenostech s aplikacemi v terénu.

Obsah

• Jaký je konstrukční princip řadových planetových převodovek?
• Jaký je konstrukční princip pravoúhlých planetových převodovek?
• Jak se liší řadové a pravoúhlé planetové převodovky ve výkonu?
• Proč se řadové a pravoúhlé převodovky používají v různých aplikacích?
• Jak by měl instalační prostor a návrh systému ovlivnit výběr?
• Jaké parametry produktu jsou nejdůležitější při porovnávání těchto dvou typů?

Jaký je konstrukční princip řadových planetových převodovek?

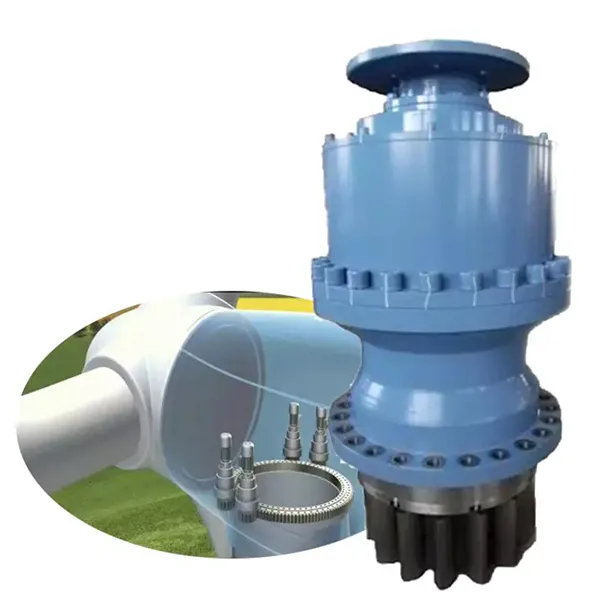

Řadová planetová převodovka je navržena tak, že vstupní hřídel a výstupní hřídel jsou vyrovnány podél stejné centrální osy. Tato koaxiální konfigurace umožňuje proudění energie v přímém směru od motoru přes stupně planetových převodů k výstupu. NaRaydafonNaše inženýrské týmy často doporučují tuto strukturu, když jsou jednoduchost systému, vysoká účinnost a kompaktní axiální délka klíčovými prioritami návrhu.

Z mechanického hlediska se řadový design skládá z centrálního kola přímo poháněného hřídelí motoru, více planetových kol namontovaných na unašeči a vnitřního ozubeného věnce upevněného ve skříni. Zátěž je rovnoměrně rozložena na planetová kola, což zlepšuje přenos točivého momentu a snižuje lokální napětí.

Mezi klíčové konstrukční vlastnosti patří:

• Koaxiální vstupní a výstupní hřídele, minimalizující úhlovou odchylku
• Méně mezilehlých součástí ve srovnání s hranatými konstrukcemi
• Optimalizovaná cesta přenosu energie pro vysokou mechanickou účinnost
• Kompaktní radiální rozměry vhodné pro úzké uspořádání strojů

Protože tok výkonu zůstává lineární, řadové planetové převodovky obecně dosahují vyšších úrovní účinnosti, často přesahující 95 procent na stupeň. To je zvláště cenné v systémech poháněných servomotorem, kde je vyžadována přesná regulace rychlosti a minimální energetické ztráty. Naše zkušenosti s tovární výrobou ukazují, že inline konstrukce také zjednodušují montáž a vyrovnání, což přispívá ke stálé kvalitě a dlouhodobé životnosti.

Jaký je konstrukční princip pravoúhlých planetových převodovek?

Pravoúhlé planetové převodovky jsou konstruovány tak, aby měnily směr přenosu výkonu o 90 stupňů. Toho je typicky dosaženo integrací kuželového nebo hypoidního převodového stupně kombinovaného s planetovým redukčním stupněm. Na rozdíl od inline modelů jsou vstupní a výstupní hřídele kolmé, což umožňuje konstruktérům přesměrovat pohyb v omezených strojních prostorech.

Ve společnosti Raydafon Technology Group Co., Limited se často setkáváme s pravoúhlými konfiguracemi vybranými pro zařízení, kde vertikální motory musí pohánět horizontální zatížení nebo kde architektura stroje omezuje axiální prostor. Naše tovární konstrukce integrují přesně broušená kuželová ozubená kola s kalenými planetovými stupni, aby bylo zajištěno zachování kapacity točivého momentu navzdory změně úhlu.

Mezi hlavní strukturální vlastnosti patří:

• Kolmá orientace vstupního a výstupního hřídele
• Přídavný převodový stupeň pro změnu směru
• Zesílené pouzdro pro podporu kombinovaného radiálního a axiálního zatížení
• Flexibilní možnosti montáže pro komplexní uspořádání zařízení

Zatímco pravoúhlé planetové převodovky mohou ve srovnání s řadovými verzemi představovat o něco vyšší převodové ztráty, moderní výrobní postupy a optimalizovaná geometrie zubů tuto mezeru výrazně snižují. V aplikacích v reálném světě prostorové výhody často převažují nad menšími rozdíly v účinnosti.

Jak se liší řadové a pravoúhlé planetové převodovky ve výkonu?

Porovnání výkonu je jedním z nejdůležitějších aspektů při výběruPlanetová převodovka. Inline a pravoúhlé konstrukce vykazují odlišné výkonnostní charakteristiky, které ovlivňují točivý moment, účinnost, hladinu hluku a tepelné chování.

Podle našich zkušeností jsou inline konstrukce často preferovány pro vysokorychlostní servo aplikace, kde dominuje efektivita a přesnost. Pravoúhlé návrhy však vynikají ve scénářích, kde by omezení mechanického uspořádání jinak ohrozilo integraci systému. Obě možnosti jsou vyráběny v naší továrně se stejnými standardy kvality, což zajišťuje spolehlivý dlouhodobý výkon.

Proč se řadové a pravoúhlé převodovky používají v různých aplikacích?

Při výběru převodovky hraje rozhodující roli kontext aplikace. Řadové planetové převodovky se běžně používají v robotice, CNC strojích a automatizovaných montážních linkách, kde je možná integrace přímočarého motoru. Jejich kompaktní radiální půdorys a vysoká přesnost je činí ideálními pro dynamické polohovací systémy.

Pravoúhlé planetové převodovky jsou široce používány v dopravníkových systémech, balicích strojích a zvedacích zařízeních. Když rámy stroje omezují umístění motoru, 90stupňové přesměrování výkonu umožňuje efektivní využití prostoru bez obětování točivého momentu.

Mezi typické preference aplikací patří:

• Inline planetová převodovka pro servoosy, robotické klouby a přesné nástroje
• Pravoúhlá planetová převodovka pro dopravníky, točny a vertikální výtahy
• Inline konstrukce pro požadavky na vysokou rychlost a nízkou vůli
• Pravoúhlé návrhy pro kompaktní, vícesměrné rozvržení

Ve společnosti Raydafon Technology Group Co., Limited naši aplikační inženýři vyhodnocují typ zatížení, pracovní cyklus a omezení instalace, aby doporučili optimální konfiguraci planetové převodovky pro každý projekt.

Jak by měl instalační prostor a návrh systému ovlivnit výběr?

Instalační prostor často rozhoduje o tom, zda je proveditelná řadová nebo pravoúhlá převodovka. Inline jednotky vyžadují dostatečnou axiální délku, ale nabízejí minimální radiální roztažnost. Pravoúhlé jednotky snižují axiální požadavky a zároveň zvětšují radiální rozměry. Z našich projektů přizpůsobení továrny jsme zjistili, že plánování rozvržení v rané fázi výrazně snižuje náklady na redesign. Inženýři, kteří zvažují orientaci převodovky ve fázi koncepčního návrhu, dosahují lepší vyváženosti systému a delší životnosti součástí.

Mezi hlavní aspekty instalace patří:

• K dispozici axiální a radiální prostor
• Orientace motoru a vedení kabelů
• Směr zatížení a pevnost montážní plochy
• Přístupnost pro údržbu

Náš tým ve společnosti Raydafon Technology Group Co., Limited často spolupracuje s výrobci OEM na úpravě rozměrů krytu, rozhraní hřídelí a montážních přírub, aby byla zajištěna bezproblémová integrace do stávajícího zařízení.

Jaké parametry produktu jsou nejdůležitější při porovnávání těchto dvou typů?

Při srovnání řadových a pravoúhlých planetových převodovek poskytují technické parametry objektivní kritéria pro výběr. Obě provedení lze vyrobit tak, aby splňovaly náročné specifikace, ale rozsahy jejich parametrů se mohou lišit v závislosti na konstrukci.

Náš tovární výrobní proces zajišťuje konzistentní kontrolu parametrů u řadových i pravoúhlých modelů. Díky sladění výběru materiálu, tepelného zpracování a přesného obrábění poskytujeme stabilní kvalitu bez ohledu na konfiguraci.

Závěr: Jak může správná volba zlepšit výkon systému?

Pochopení, jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami, umožňuje informovanější rozhodování ve fázi návrhu i nákupu. Inline návrhy nabízejí vynikající efektivitu a jednoduchost, zatímco pravoúhlé návrhy poskytují bezkonkurenční flexibilitu v omezených rozvrženích. Žádná možnost není univerzálně lepší; optimální výběr závisí na požadavcích specifických pro aplikaci.

Ve společnosti Raydafon Technology Group Co., Limited věříme, že dobře sladěná planetová převodovka zvyšuje nejen výkon stroje, ale také dlouhodobou provozní spolehlivost. Náš přístup založený na inženýrství zajišťuje, že naše řešení odpovídají skutečným požadavkům, od standardních modelů až po plně přizpůsobené návrhy vyráběné v naší továrně.

Pokud plánujete nový projekt nebo modernizujete stávající vybavení, náš technický tým je připraven podpořit váš výběrový proces praktickými poznatky a doporučeními na míru.Kontaktujte násdnes diskutovat o tom, jak mohou naše řešení planetárních převodů zlepšit efektivitu a konkurenceschopnost vašeho systému.

FAQ: Jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami?

Q1: Jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami v účinnosti?
A1: Řadové planetové převodovky obecně dosahují vyšší účinnosti, protože výkon proudí podél přímé osy s menším počtem záběrových bodů, zatímco pravoúhlé verze obsahují další převodový stupeň pro změnu směru, což má za následek mírně vyšší ztráty.

Q2: Jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami v instalačním prostoru?
A2: Inline konstrukce vyžadují více axiálního prostoru, ale méně radiálního prostoru, zatímco pravoúhlé konstrukce snižují axiální délku a umožňují flexibilní polohování motoru za cenu zvětšených radiálních rozměrů.

Q3: Jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami ve schopnosti točivého momentu?
Odpověď 3: Obě konstrukce mohou poskytovat podobné úrovně točivého momentu, pokud jsou správně navrženy, ačkoli pravoúhlé převodovky spoléhají na zesílené skříně, aby zvládly kombinované směry zatížení.

Q4: Jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami v údržbě?
A4: Řadové převodovky obvykle vyžadují méně údržby kvůli jednodušší konstrukci, zatímco pravoúhlé převodovky mohou vyžadovat další kontrolu kvůli stupni kuželového převodu.

Q5: Jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami ve vhodnosti použití?
A5: Řadové převodovky vyhovují vysoce přesným vysokorychlostním systémům, zatímco pravoúhlé převodovky vynikají v prostorově omezených nebo vícesměrných uspořádáních strojů.

Q6: Jaké jsou rozdíly mezi řadovými a pravoúhlými planetovými převodovkami ve složitosti výroby?
Odpověď 6: Pravoúhlé návrhy zahrnují složitější procesy obrábění a vyrovnávání, zatímco inline návrhy těží ze zjednodušené výroby a montáže.
