Raydafon vyrábí vícestupňové teleskopické hydraulické válce pro výložníky zakladačů se standardním průměrem vrtání 200 mm až 220 mm, průměrem tyče 150 mm až 180 mm, maximálním zdvihem až 8000 mm a maximálním pracovním tlakem 30 MPa. Konstrukce vnořené plošiny poskytuje dlouhý teleskopický zdvih z kompaktní uzavřené délky a největší plošina dodává nejvyšší sílu na začátku zdvihu – přizpůsobení výkonu válce křivce zatížení výložníku. Dodává se jako součást OEM nebo jako náhradní jednotka vyrobená podle původního výkresu, včetně počtu stupňů, uspořádání montáže a pozic portů. Vyrábí se ve vlastní továrně Raydafon v Ningbo, Čína, se sadami těsnění a náhradními součástmi dostupnými samostatně. Do 24 hodin zašlete model stroje, vrtání a průměr tyče, požadovaný zdvih, pracovní tlak a typ upevnění pro cenovou nabídku.

Teleskopický válec s dosahem stohovače — otvor 200–220 mm, zdvih až 8000 mm

Vícestupňový teleskopický hydraulický válec pro výložník zakladačů s dosahem kontejnerů. Pět nebo více vysouvacích stupňů převádí krátkou uzavřenou délku na dlouhý pracovní zdvih, takže rozmetadlo lze přesně umístit na výšku a na dosah bez delšího a těžšího jednostupňového válce. Vyrábí společnost Raydafon v Ningbo v Číně a dodává se jako součást OEM nebo jako náhradní jednotka k výkresu.

  • 200–220 mmPrůměr vrtání
  • 150–180 mmPrůměr tyče
  • ≤ 8000 mmMaximální zdvih
  • 30 MPaMaximální pracovní tlak
  • TeleskopickýVícestupňový pohon výložníku

Výrobce teleskopického válce s dosahem stohovače — otvor 200–220 mm, zdvih do 8000 mm

Tento válec je lineární pohon výložníku vysokozdvižného vozíku: hydraulický tlak vstupuje jako první do největšího stupně a každý následující stupeň se vysouvá v sekvenci, aby poskytl dlouhý, kontrolovaný zdvih z kompaktní uzavřené délky. Tato teleskopická akce umožňuje zvedat, vysouvat a držet výložník, zatímco je rozmetadlo umístěno nad kontejnerem – operace, která rozhoduje o tom, kolik kontejnerů terminál za směnu posune.

Raydafon vyrábí tento válec ve své vlastní továrně v Ningbo v Číně jak pro OEM, tak pro aftermarket dodávky. Standardní průměry vrtání jsou 200 mm až 220 mm s průměrem tyče 150 mm až 180 mm, maximálním zdvihem do 8000 mm a maximálním pracovním tlakem 30 MPa. Pokud váš stroj používá jinou kombinaci stolků nebo montážní uspořádání, zašlete originální výkres nebo model stroje a my je spárujeme. Související hydraulické válce ze stejné továrny zahrnují širšíteleskopické hydraulické válcerozsah ahydraulické válce mobilního jeřáburodina.

Technické specifikace

  • Název produktuTeleskopický válec zakladače pro dosah
  • FunkceLineární teleskopický pohyb výložníku
  • Průměr vrtání200 mm – 220 mm
  • Průměr tyče150 mm – 180 mm
  • Maximální zdvih≤ 8000 mm (délka teleskopického výsuvu)
  • Maximální tlakPracovní tlak 30 MPa
  • AplikaceZakladač s dosahem
  • MontážStrojní kreslení — uspořádání čepů, přírub nebo vidlic
  • PřizpůsobeníPočet stupňů, zdvih, vrtání, tyč, montáž a poloha portu

Technický list pro standardní výsuvný teleskopický válec.

Položka Specifikace
Název produktu Teleskopický válec s dosahem
Vlastnosti Realizuje lineární teleskopický pohyb výložníku
Průměr vrtání 200 mm – 220 mm
Průměr tyče 150 mm – 180 mm; maximální zdvih ≤ 8000 mm
Tlak Maximálně 30 MPa
Aplikace Zakladač s dosahem

Všimněte si prosím zdvihu a tlaku:údaj 8000 mm je teleskopický zdvih válce, nikoli výška zdvihu stroje – celková výška zdvihu závisí na geometrii výložníku vašeho konkrétního zakladače. Hodnota 30 MPa je maximální pracovní tlak válce; potvrďte jmenovitý tlak hydraulického systému vašeho stroje, aby byl válec vybrán podle tlaku, který skutečně uvidí v provozu.

Jak funguje teleskopický válec na zakladači s dosahem

Teleskopický válec se liší od jednostupňového válce jedním důležitým způsobem: namísto jednoho pístu a jedné tyče používá řadu vnořených stupňů, které se vysouvají v pořadí. Největší plošina má největší účinnou plochu, a proto produkuje nejvyšší sílu, takže nejtěžší část zdvihu – odlehčení břemene a spuštění výložníku nahoru – zvládá plošina s největší mechanickou výhodou. Jak se stupně vysouvají, efektivní plocha se zmenšuje a síla klesá, zatímco zdvih se zvyšuje, což odpovídá způsobu, jakým se mění zátěžový moment výložníku, když stoupá.

Toto uspořádání také řeší problém balení. Jednostupňový válec se zdvihem 8 metrů by potřeboval uzavřenou délku blížící se jeho zdvihu, která by se nikdy nevešla podél výložníku. Vnořené plošiny poskytují stejný zdvih od zlomku uzavřené délky, proto zakladače, mobilní jeřáby a sklápěcí přívěsy všechny používají teleskopické válce spíše než dlouhé jednostupňové.

O životnosti v této aplikaci rozhodují dva konstrukční detaily. Prvním je těsnění: každý stupeň nese svou vlastní sadu těsnění a vedení a usazení mezi stupni musí držet zarovnání, aby těsnění nebyla zatížena do stran. Druhým je stav povrchu: obnažené povrchy tyče a stolku jsou tím, proti čemu narážejí těsnění, takže rýhování od písku nebo ohnutého stolku vede přímo k netěsnosti. Správná filtrace a pravidelná kontrola těsnění stěračů jsou důležité stejně jako samotný válec, když stroj běží dlouhé směny v přístavu.

Detail produktu

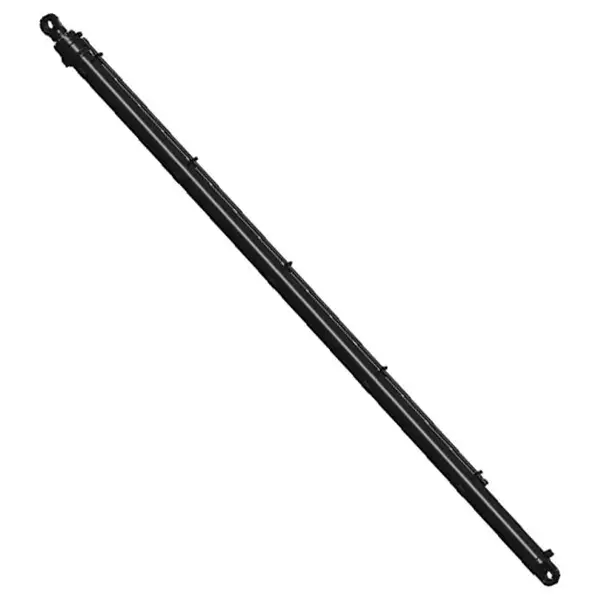

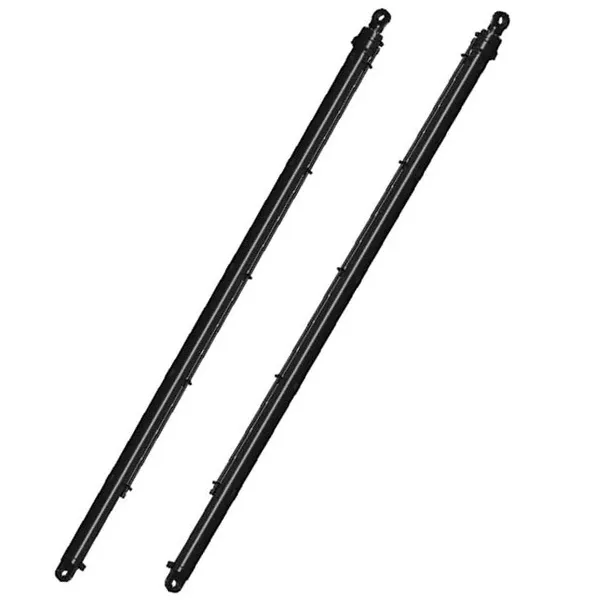

Fotografie námi vyráběného teleskopického válce výsuvného zakladače — uspořádání stolů, povrch tyče a montážní rozhraní.

Reach stacker telescopic cylinder showing nested stages and rod surface
Teleskopický válec zakladače s dosahem – vložené plošiny, povrch tyče a montážní rozhraní.
Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Vícestupňový teleskopický hydraulický válec pro aplikace s výložníkem zakladače s dosahem.
Reach stacker telescopic cylinder before packing and shipment
Sestavená láhev zkontrolována a připravena k odeslání.
Reach stacker telescopic cylinder stage detail and seal arrangement
Detail jeviště a uspořádání těsnění teleskopického válce.

Výhody produktu

  • Dlouhý dosah z krátké uzavřené délkyVícestupňová konstrukce poskytuje až 8000 mm zdvihu a přitom udržuje zasunutý válec kompaktní podél výložníku, takže stroj může umístit rozmetadlo ve výšce a vzdálenosti, aniž by nesl delší a těžší jednostupňový válec.
  • Síť tam, kde to výtah potřebujeNejvětší stupeň poskytuje nejvyšší sílu na začátku zdvihu, kdy je moment zatížení na výložníku největší, a menší stupně zajišťují pojezd. To přizpůsobuje výkon válce skutečné křivce zatížení stroje.
  • Vyrobeno pro těžký kontejnerový provozVálec je vyroben z vysoce kvalitní speciální oceli a je navržen pro nepřetržité pracovní cykly portových operací, s těsnícím uspořádáním určeným pro dlouhé směny pod zatížením spíše než pro přerušované použití.
  • Přímá dodávka z továrnyVálec se vyrábí a montuje ve vlastní továrně Raydafon, takže mezi vámi a výrobou neexistuje žádná obchodní marže a výkresy, těsnění a náhradní díly zůstávají k dispozici po celou dobu životnosti stroje.
  • Vyrobeno podle výkresu vašeho strojeVrtání, tyč, zdvih, počet stupňů, montážní uspořádání a pozice portů lze vyrobit podle původního výkresu, což je důležité pro náhradní jednotky, kde musí montážní rozhraní odpovídat stávajícímu výložníku.
  • Zkracuje nakládací a vykládací cyklyPřesné, opakovatelné umístění sypače umožňuje zvednout kontejner z přístaviště nebo paluby a usadit jej méně pohyby, čímž se zkrátí doba, kterou každé plavidlo stráví v kotvišti, a doba čekání na silniční vozidla u terminálu.

Životnost únavy, životnost těsnění a maximální síla závisí na vrtání, tlaku, pracovním cyklu a na tom, jak dobře je kontrolováno znečištění v hydraulickém okruhu stroje. Sdělte nám model stroje, pracovní tlak a požadovaný zdvih a my potvrdíme konfiguraci válce proti zatížení, které skutečně uvidí.

Aplikace

Primární aplikací je výložník zakladače s dosahem kontejnerů, ale stejný typ teleskopického válce se používá všude tam, kde je třeba dosáhnout dlouhého zdvihu z krátké montážní délky v mobilním stroji.

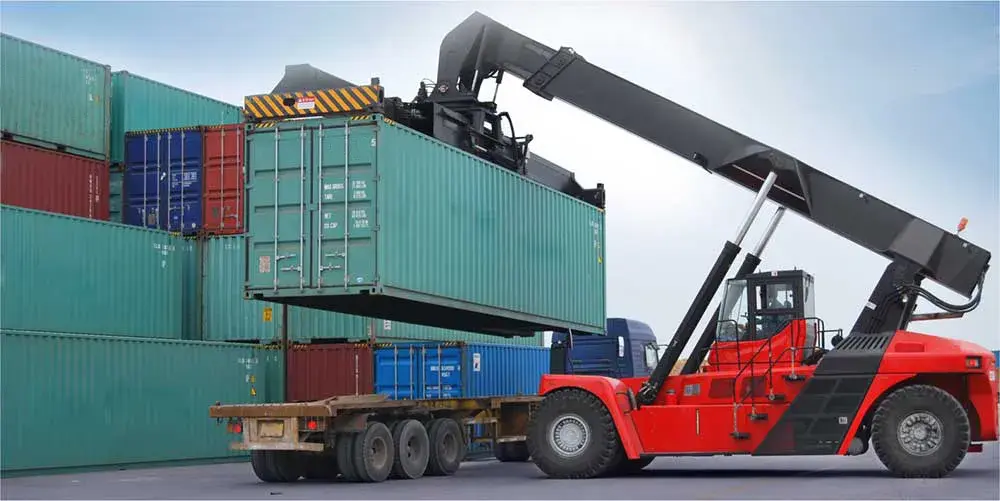

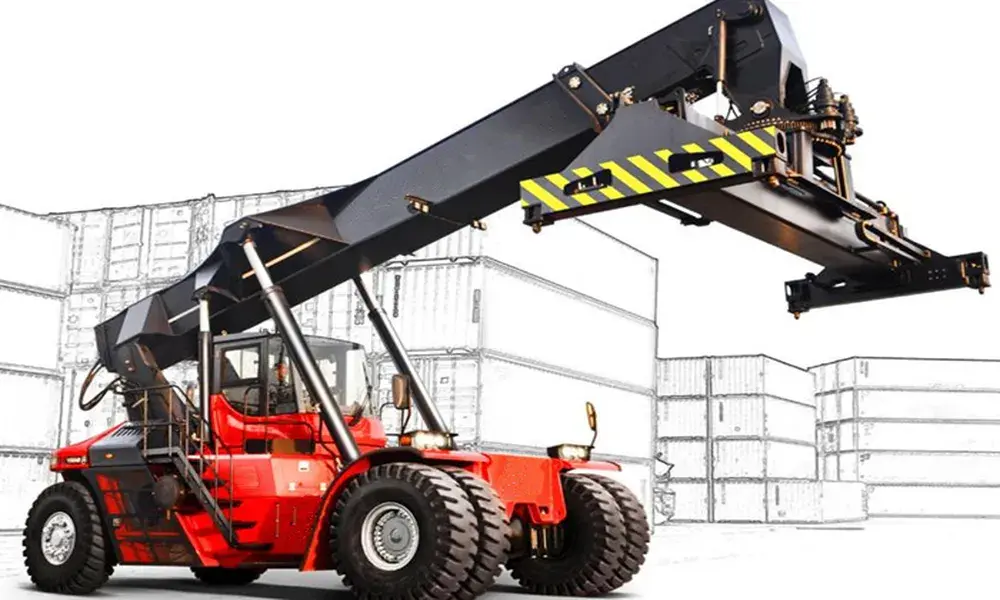

Reach stacker telescopic cylinder installed on a container handling machine boom
Teleskopický válec zakladače pro dosah v provozu na stroji pro manipulaci s kontejnery.

Přístavní a kontejnerový terminál

Zvedací a vysouvací výložník na výsuvných zakladačích přemísťujících kontejnery mezi nábřežím, nádvořím a silničními vozidly v nepřetržitém směnném provozu.

Logistické dvory a sklady

Stroje manipulující s hustým stohováním, kde musí být rozmetadlo umístěno přesně na výšku a vzdálenost bez přemísťování podvozku.

Překladové a nákladní stanice

Vysokoobrátkové operace, kde se cykly nakládání a vykládání opakují během dne a spolehlivost válců přímo určuje průchodnost.

Mobilní jeřáby

Teleskopické prodloužení výložníku, kde stejný princip plošiny vytváří velký dosah z přepravitelné uzavřené délky.

Vybavení sklápěčů a přívěsů

Vícestupňové zvedací válce pro sklápění nástaveb a zvedání plošin, kde je zdvih dlouhý vzhledem k dostupnému montážnímu prostoru.

Výměna a dovybavení

Přímá výměna opotřebovaného nebo poškozeného válce výložníku na stávajícím zakladači s dosahem, vyrobeného podle původního výkresu nebo měřeného vzorku.

Časté dotazy kupujícího

  • Jakého vrtání, zdvihu a tlaku dosahuje teleskopický kryt válce zakladače?Standardní průměry vrtání jsou 200 mm až 220 mm, průměry tyčí 150 mm až 180 mm, maximální zdvih do 8000 mm a maximální pracovní tlak 30 MPa. Celková výška zdvihu závisí na geometrii výložníku vašeho stroje, nikoli na samotném zdvihu, proto při specifikaci potvrďte obojí.
  • Je tento válec OEM díl nebo náhrada?Vyrábí ji společnost Raydafon ve vlastní továrně a může být dodávána jako OEM příslušenství pro výrobce strojů nebo jako náhradní jednotka pro stroje již v provozu. Pro výměnu zašlete originální výkres, model stroje nebo naměřené rozměry vadného válce.
  • Jak poznám, že upevnění bude odpovídat mému ramenu?Montáž se provádí do výkresového uspořádání – čep, příruba nebo vidlice, spolu s pozicemi portů. Zašlete výkres nebo fotografii stávajícího válce s jeho hlavními rozměry a my vám potvrdíme rozhraní před cenovou nabídkou.
  • Jaké informace potřebujete citovat?Model stroje, průměr vrtání a tyče, požadovaný zdvih, pracovní tlak, počet stupňů v případě vícestupňového provedení, typ a množství upevnění. Čím více jich s dotazem obdržíme, tím rychleji můžeme potvrdit design a cenu.
  • Co ovlivňuje životnost teleskopického válce?Hlavními faktory jsou čistota hydraulického oleje, stav těsnění stěračů a seřízení jednotlivých stupňů. Kontaminace nebo rýhovaný povrch poškozuje těsnění a vede k netěsnosti, takže na filtraci a pravidelné kontrole záleží stejně jako na samotné specifikaci láhve.
  • Jaká je dodací lhůta a lze dodat náhradní těsnění?Dodací lhůta závisí na tom, zda válec odpovídá stávajícímu výkresu nebo potřebuje novou konfiguraci, a je potvrzena s cenovou nabídkou, obvykle do 24 hodin od obdržení dotazu. Sady těsnění a náhradní součásti mohou být dodávány samostatně, takže stroj lze vrátit do provozu po selhání těsnění.

Související produkty a další čtení

Vyžádejte si cenovou nabídku na teleskopický válec Reach Stacker

Zašlete model stroje, průměr vrtání a tyče, požadovaný zdvih, pracovní tlak, typ montáže a množství — nebo originální výkres. Potvrdíme konfiguraci proti vašemu boomu a odpovíme s cenou a dodací lhůtou do 24 hodin.

Odeslat poptávku

* Údaj 8000 mm je zdvih válce, nikoli výška zdvihu stroje. Před objednáním si prosím potvrďte jmenovitý pracovní tlak vašeho hydraulického systému a montážní rozměry.
