Planetová převodovka Auger Drive pro krmný mixér řady PGA
  • Planetová převodovka Auger Drive pro krmný mixér řady PGAPlanetová převodovka Auger Drive pro krmný mixér řady PGA
  • Planetová převodovka Auger Drive pro krmný mixér řady PGAPlanetová převodovka Auger Drive pro krmný mixér řady PGA

Planetová převodovka Auger Drive pro krmný mixér řady PGA

Planetové převodovky s pohonem šneku řady PGA jsou konstruovány pro krmné míchačky TMR a krmné krmítka poháněné z vývodového hřídele traktoru s 540 otáčkami za minutu. Trvalý točivý moment se pohybuje od 3 810 N·m (PGA-502) do 42 000 N·m (PGA-4203/4204), s poměry od 11,1:1 do 662,8:1 a standardními vstupními drážkami 1" 3/8 Z6 nebo 1" 3/4 Z20. Ozubená kola a hřídele jsou z vysoce pevné legované oceli, nauhličené plynem na tvrdost povrchu zubů asi HRC58; Jednodílné litinové pouzdro používá dvojité těsnění podle IP65 pro prach, kal a mytí. Vyrábí společnost Raydafon ve vlastní dílně ISO 9001 v Ningbo v Číně pro výrobce OEM mixérů a jako náhradní jednotku pro farmy a prodejce. Vlastní poměry, výstupní příruby a montážní plochy vyrobené podle výkresu. Pošlete svůj model nebo výkres mixéru pro potvrzený výběr a cenovou nabídku do 24 hodin.

Planetová převodovka Auger Drive pro krmný mixér řady PGA

Planetový reduktor poháněný vývodovým hřídelem s 540 otáčkami za minutu pro mixéry TMR a podavače stravy, který poskytuje nepřetržitý točivý moment 3 810–42 000 N·m s poměry od 11,1:1 do 662,8:1. Litinové pouzdro, nauhličené převody z legované oceli, dvojité těsnění a krytí IP65 pro každodenní práci v prachu, blátě a mytí.

  • 3 810–42 000Trvalý točivý moment (N·m)
  • 11,1:1–662,8:1Dostupné poměry
  • 540 ot./minJmenovitá vstupní rychlost
  • IP65Ochrana proti prachu a vodě

Planetová převodovka Auger Drive řady PGA pro krmné míchačky a vozy TMR

Řada PGA je pohonná jednotka šneku, která je umístěna mezi vývodovým hřídelem traktoru a míchacím šnekem míchačky krmiva. Vstup 540 otáček za minutu z traktoru je redukován prostřednictvím planetového stupně na nízkou rotaci s vysokým točivým momentem, kterou šnek potřebuje ke zvedání a skládání senáže, sena a koncentrování bez zastavení. Vzhledem k tomu, že dráha zatížení je sdílena mezi několika planetovými převody, zůstává pohon dostatečně kompaktní, aby se přišrouboval k přední nebo boční desce mixéru, přičemž stále produkuje nepřetržitý točivý moment od 3 810 N·m u nejmenšího modelu po 42 000 N·m u největšího.

Společnost Raydafon vyrábí řadu PGA ve své vlastní dílně v Ningbo v Číně podle systému kvality ISO 9001 a dodává ji výrobcům krmných mixérů a krmiv pro krmení jako OEM jednotku a také prodejcům jako náhradní převodovku. Pokud je váš stroj poháněn PTO, spárujte jej s aVývodový hřídel pro krmné míchačky; pokud váš mixér používá zkosený stupeň místo planetárního, porovnejtepřevodovka míchačky krmivarozsah na stejném webu.

Co je planetová převodovka Auger Drive a jak funguje?

Planetová převodovka s pohonem šneku je koaxiální reduktor, ve kterém centrální kolo pohání několik planetových kol, která se otáčejí uvnitř ozubeného věnce, zatímco jsou nesena planetovým unašečem. Kroutící moment je proto přenášen přes více zubových kontaktů najednou místo jednoho páru, a proto může planetová jednotka nést velké zatížení míchačky v krátkém kulatém pouzdře a proč odolává rázům, ke kterým dochází, když se plný šnek rozjede ve zmrzlém nebo zhutněném krmivu.

V krmné míchačce je sekvence přímočará: PTO traktoru při 540 otáčkách za minutu, planetové snížení na zhruba 5–50 otáček za minutu na hřídeli šneku a násobení točivého momentu, které umožňuje poměrně malému traktoru otáčet velkým míchacím šroubem. To je také důvod, proč je řada PGA volena farmami provozujícími malé traktory — převodovka, nikoli traktor, dodává extra sílu v otáčení. Stejný princip platí pro podavače siláže a bioplynových stanic, kde je kontinuální nízkorychlostní rotace důležitější než maximální rychlost.

Technické specifikace a modelová řada

Všechny modely jsou dimenzovány na vstupní rychlost 540 ot./min. Posunutím tabulky do strany zobrazíte každý sloupec.

Model Trvalý točivý moment (N·m) Maximální točivý moment (N·m) Poměr i Vstupní hřídel
Jednostupňové a dvoustupňové modely
PGA-502 3,810 7,620 12:36–15:51 1" 3/8 Z6
PGA-1002/3 8 500 17 000 16.8–30.6 1" 3/4 Z20
PGA-1202 11 600 23 200 11.1–19.4 1" 3/4 Z20
PGA-1602/3 15 700 31 400 13,4–47,5 1" 3/4 Z20
PGA-1702/3 15 700 31 400 13,4–47,5 1" 3/4 Z20
PGA-2102/3 21 000 47 000 12,1–62,1 1" 3/4 Z20
PGA-2502 23,780 48 000 13.6–23.6 1" 3/4 Z20
PGA-3003/4 30 760 61 520 25.7–84.4 1" 3/4 Z20
PGA-4203 42 000 142 000 27.8–91.4 1" 3/4 Z20
Modely s vysokým poměrem pro velké vertikální míchačky a podavače bioplynu
PGA-1603 15 700 31 400 24,4–116,9 1" 3/4 Z20
PGA-1703 15 700 31 400 24,4–116,9 1" 3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1" 3/4 Z20
PGA-2503 23,780 48 000 35,7–142,2 1" 3/4 Z20
PGA-3004 30 760 61 520 97,4–612,3 1" 3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1" 3/4 Z20
  • Maximální točivý moment je přerušovaný vrchol, který převodovka přijímá během spouštění naloženého šneku; kontinuální točivý moment je hodnota pro nepřerušovaný provoz míchání.
  • Zobrazené možnosti vstupního hřídele jsou standardní profily PTO 1" 3/8 Z6 a 1" 3/4 Z20. Jiné drážky, velikosti otvorů a rozměry výstupních přírub lze obrábět podle vašeho výkresu.
  • Poměrů mimo rozsah uvedený pro daný snímek lze někdy dosáhnout kombinací stupňů — pošlete požadovanou výstupní rychlost a my potvrdíme.

Jak vybrat správný model PGA pro váš mixér

  1. Přizpůsobte rám výkonu traktoru a velikosti šneku.Malé mixéry o výkonu 40–80 hp obvykle používají PGA-502 nebo PGA-1002/3; vozy TMR střední třídy o výkonu 80–150 hp obvykle používají PGA-1602/3 až PGA-2502; velké vertikální míchačky a podavače bioplynu přecházejí na PGA-3004 nebo PGA-4204.
  2. Zkontrolujte trvalý točivý moment proti vaší povinnosti.Porovnejte požadovaný krouticí moment šneku míchačky s průběžnou hodnotou v tabulce, nikoli maximální hodnotou. Špičková hodnota je prostor pro spuštění, nikoli pracovní hodnocení.
  3. Potvrďte vstupní hřídel.Většina traktorů v Evropě a Severní Americe používá 1"3/8 Z6 při 540 otáčkách za minutu, zatímco větší stroje používají 1"3/4 Z20. Špatný spline je nejčastější chybou řazení, kterou vidíme.
  4. Zkontrolujte montáž a hladinu oleje.Potvrďte rozmístění šroubů, výstupní přírubu a polohu plnicího hrdla vůči rámu směšovače tak, aby jednotka seděla v úhlu specifikovaném v návodu.
  5. Naplánujte si interval údržby.Použijte druh oleje a interval výměny v příručce; můžeme dodat písemný plán údržby se zásilkou, pokud jej váš servisní tým potřebuje pro záruční záznamy.

Nejste si jisti, který rám se hodí? Pošlete značku mixéru, průměr šneku, výkon traktoru a požadovanou rychlost šneku — naši inženýři potvrdí model a poměr před objednávkou.

Detail produktu

Obě níže uvedené fotografie představují jednotku řady PGA, kterou vyrábíme: sestavenou převodovku s litou skříní a vstupem PTO a rozměrový výkres použitý pro kontrolu montáže.

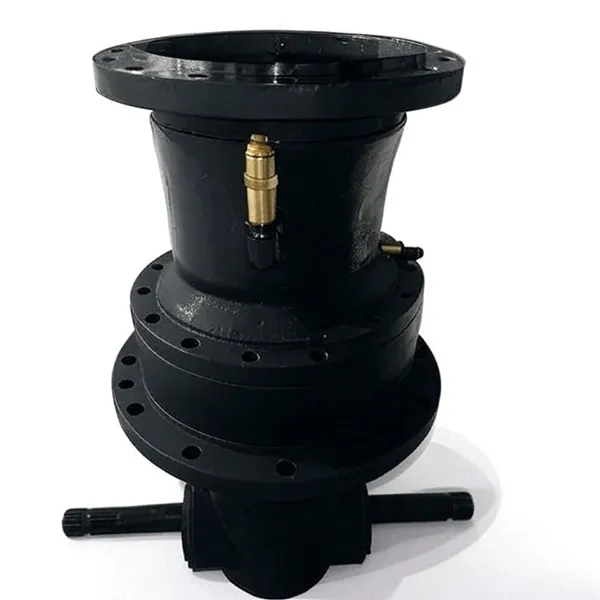

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Planetová převodovka s pohonem šneku řady PGA — litinové pouzdro, planetový redukční stupeň a vstupní hřídel PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Obrys a montážní rozměry planetové převodovky krmného mixéru řady PGA.

Materiály, těsnění a kvalita konstrukce

Ozubená kola a tepelné zpracování

Ozubená kola a hřídele jsou vyrobeny z vysoce pevné legované oceli a nauhličovány plynem, poté kaleny na tvrdost povrchu zubů asi HRC58, zatímco jádro zůstává dostatečně tuhé, aby absorbovalo nárazy. Tato kombinace dává řadě PGA odolnost proti opotřebení na abrazivní siláži a toleranci opakovaných zatěžovaných startů, a proto může být stejný rám nabízen v širokém rozsahu převodových poměrů beze změny vnější obálky.

Pouzdro a těsnění

Skříň je tvořena jednodílným litinovým tělesem, které udržuje ložiskové otvory soustředné a tlumí vibrace, které by přenášela vyrobená skříň. Dvojité těsnění na vstupním a výstupním konci zadržuje mazivo uvnitř a zabraňuje vnikání prachu, kalu a oplachové vody, což jednotce poskytuje úroveň ochrany IP65. Maznice a místo plnění oleje jsou umístěny tak, aby bylo možné provádět rutinní servis s mixérem v jeho pracovní poloze.

Testování před odesláním

Každá převodovka je před zabalením spuštěna a zkontrolována: chod naprázdno pro potvrzení hladké rotace a olejového těsnění, ověření vůle a kontaktního vzoru na převodovce a závěrečná kontrola vstupního drážkování a výstupní příruby. Záznamy o zkouškách lze připojit k přepravním dokumentům, pokud váš projekt vyžaduje zdokumentované důkazy.

Klíčové výhody pro operátory krmných míchaček

  1. Nižší náklady na palivo.Vysoká účinnost převodovky znamená menší ztráty energie mezi PTO a šnekem, což snižuje spotřebu paliva zhruba o 30 % při srovnatelné míchací práci.
  2. Rychlejší start, žádné předehřívání.Převodovka rychle dosáhne funkčního stavu, takže ranní dávky a doplňovací směsi nevyžadují dlouhé zahřívání.
  3. Stabilní vysokorychlostní míchání.Přesná převodovka udržuje stálou rychlost šneku pro seno, siláž a koncentrát, takže krmná dávka se rovnoměrně mísí, místo aby se rozvrstvila.
  4. Hladší jízda s delší životností.Symetrické planetové uspořádání vyrovnává přenosovou sílu, snižuje ucpání a mechanické opotřebení celé hnací soustavy.
  5. Automatické řazení převodů při zatížení.Jednotka se spustí v režimu vysokého točivého momentu, který rozdrtí zhutněné nebo zmrzlé krmivo, a poté se přepne do rychlejšího režimu pro zbytek dávky.
  6. Pracuje s malotraktory.Zesílení točivého momentu umožňuje menšímu, levnějšímu traktoru pohánět stejný šnek, čímž uvolňuje větší stroje pro jiné polní práce.
  7. Delší životnost hnacího ústrojí PTO.Nízký rozběhový moment snižuje rázy na vývodovém hřídeli traktoru a spojce hřídele, čímž se prodlužují intervaly výměny spojky 2–3krát.
  8. Tišší a stabilnější provoz.Vícezubý záběr absorbuje vibrace převodovky, snižuje hluk a riziko uvolnění spojovacích prvků.
  9. Jednodušší obsluha.Automatické řazení omezuje manuální zásahy, takže obsluha hlídá dávku a stroj spíše než převodovku.
  10. Zdokumentovaná kvalita.Výroba ISO 9001, obrobeno a smontováno v naší vlastní továrně, s náhradními díly a technickou podporou po dodání.

Výše uvedené hodnoty úspor paliva a servisních intervalů vycházejí z naší konstrukce převodovky a typického provozu míchačky krmiva; skutečné výsledky závisí na traktoru, krmné dávce a provozních podmínkách.

Dostupné konfigurace a montáž

Řada PGA je dodávána jako pevná, kompaktní planetová převodovka, která je zašroubována do tří běžných uspořádání směšovačů. Řekněte nám, který z nich vyrábíte nebo provozujete, a podle toho se nastaví výstupní příruba, montážní plocha a poloha olejové náplně.

Nákladní míchačky

Pohon šneku převzatý z PTO motoru nákladního automobilu nebo hydromotoru přes převodovku, se skříní namontovanou na přední desce míchadla.

Samojízdné stroje

Převodovka namontovaná na pohyblivém podvozku, kde planetové uspořádání s nízkými vibracemi chrání převodovku před nárazy při cestování.

Pevné a stacionární míchačky

Nepřetržitý provoz na bioplynových stanicích, napájecích centrech a stacionárních zařízeních TMR, kde lze plánovat chlazení oleje a servisní přístup.

Aplikace

Řada PGA pohání rotaci krmných míchaček a krmných systémů bioplynových stanic. Mezi typické instalace patří:

  • Vertikální a horizontální míchačky krmiva TMR a dietní krmítka
  • Šnekové a šnekové dopravníky v krmných centrech a krmných kuchyních na farmě
  • Linky na míchání siláže a slámy, kde je nutné drtit zhutněný materiál
  • Míchačky surovin pro bioplynové stanice a dávkovací šneky v nepřetržitém provozu
  • Rozmetadla steliva a steliva využívající stejný princip pohonu šneku
  • Retrofit výměna opotřebených převodovek na stávající míchačky jiných značek

Pokud váš stroj není v tomto seznamu, popište použití a pracovní cyklus. Převodovka, která se hodí pro stacionární podavač bioplynu, může vyžadovat jinou specifikaci oleje nebo montážní úhel pro nákladní vůz TMR.

Zákaznické recenze

★★★★★

Robert MartinezDodavatel potrubí a zařízení staveniště, Houston, USA

Tyto planetové převodovky jsme použili na ropovodu Gulf Coast, kde jsou solná mlha a konstantní vibrace normální. Po dobu šesti měsíců nepřetržitého provozu zůstaly jednotky stabilní, bez měřitelných změn v přesnosti záběru ozubených kol. Nyní řídí naše svařovací polohovadlo a drží rameno stabilně i na nerovném přílivovém povrchu. Pro další fázi potrubí jsou na našem seznamu schválených dodavatelů.

★★★★★

Sophie DuboisováVýrobní manažer, závod na automobilové díly, Lyon, Francie

Dva roky na naší lisovací lince a přesnost polohování se stále drží v rozmezí ±0,02 mm, a to i na tenkém hliníkovém plechu. Náš výnos při prvním průchodu se po přechodu na tyto jednotky zlepšil asi o 15 % a převodovky nepotřebovaly nic jiného než plánované výměny oleje.

★★★★★

Marco RossiNákupčí údržby, Textilní stroje, Itálie

Měl jsem obavy z rozdílu napětí mezi Evropou a Čínou a jejich inženýři přes noc připravili adaptační plán a dodali dvounapěťový řídicí modul. Dřevěná bedna dokonce obsahovala správné mazivo a příručku pro údržbu v italštině s místním kontaktem na náhradní díly. Montážní rozhraní přesně odpovídalo naší hnací hřídeli tkalcovského stavu bez axiálního pohybu během uvádění do provozu.

Časté dotazy kupujícího

  • Který model PGA se hodí pro můj krmný mixér?Přizpůsobte výkon traktoru, průměr šneku a požadovanou rychlost šneku sloupci s nepřetržitým točivým momentem: míchačky 40–80 hp obvykle používají PGA-502 nebo PGA-1002/3, vozy TMR 80–150 hp PGA-1602/3 až PGA-2502 a velké vertikální míchačky nebo podavače bioplynu PGA2004 nebo PGA2004 Pošlete nám údaje o vašem mixéru a my vám potvrdíme model a poměr.
  • Jaký je rozdíl mezi trvalým točivým momentem a maximálním točivým momentem?Trvalý točivý moment je jmenovitý výkon pro nepřerušované míchání; maximální točivý moment je přerušovaný vrchol, který jednotka akceptuje, když se spustí naložený šnek. Dimenzujte převodovku na souvislé číslo a považujte špičku za světlou výšku při rozjezdu.
  • Jaký vstupní hřídel vývodového hřídele potřebuji?Standardní možnosti jsou 1"3/8 Z6 pro většinu traktorů s 540 otáčkami za minutu a 1"3/4 Z20 pro větší stroje. Pokud je váš PTO jiný drážkovaný, vrtaný nebo jiný rozměr, zašlete výkres a my obrobíme vstup tak, aby odpovídal.
  • Je převodovka chráněna proti prachu a vodě?Ano. Litinové pouzdro používá dvojité těsnění na vstupním a výstupním konci na úroveň krytí IP65, které pokrývá prach, kal a mycí podmínky každodenního používání na farmě.
  • Mohu si objednat vlastní poměr, povrchovou úpravu příruby nebo pouzdra?Ano. Raydafon obrábí ozubená kola a montuje jednotky ve své vlastní továrně, takže zakázkové převody, výstupní příruby, montážní plochy, pozice olejové náplně a povrchové úpravy laku jsou vyráběny podle výkresu pro OEM programy.
  • A co dodací lhůta, náhradní díly a záruka?Standardní rámy jsou dodávány v krátké době a vlastní jednotky se řídí potvrzeným výkresem. Náhradní sady ozubených kol, těsnění a ložiska jsou k dispozici samostatně a záruční podmínky jsou uvedeny v nabídce. Pošlete své množství a dodací port za pevnou cenu do 24 hodin.
