Výměna spojky GIGL Drum Shape Gear Couping

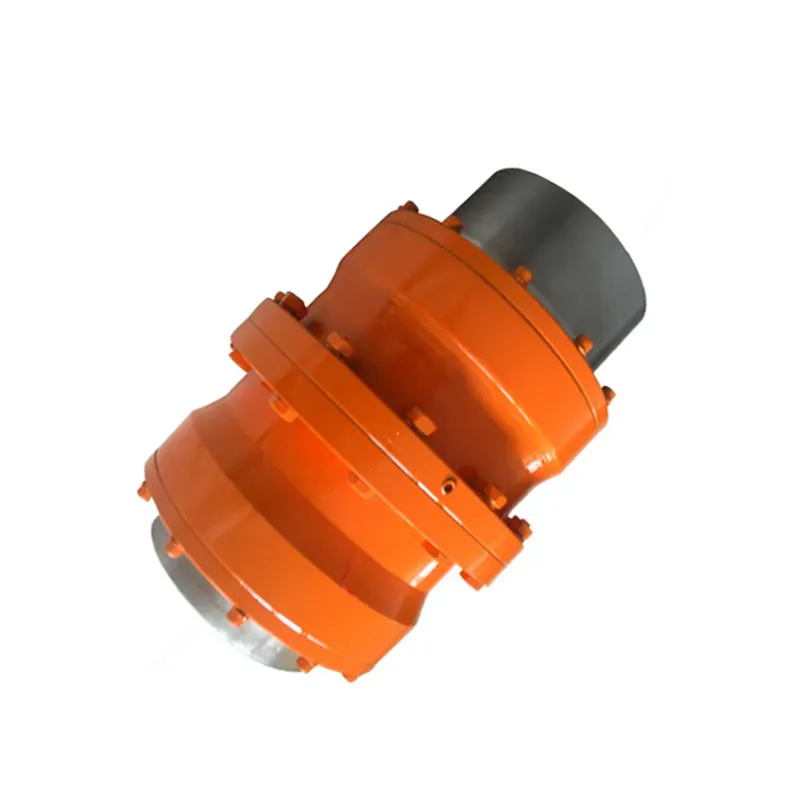

Ozubená spojka GIGL ve tvaru bubnu pro vysoce namáhanou průmyslovou převodovku

Pokud vaše těžké stroje – válcovací stolice oceláren, drtiče cementárny nebo důlní dopravníky – potřebují spojku, která neustoupí před vysokým točivým momentem, Raydafon's Replacement ofSpojka ozubeného kola ve tvaru bubnu GIGLje stvořen přesně pro tuto práci.

Zuby ve tvaru bubnu vyrobené pro použití v reálném světě

Co to dělábubnová ozubená spojkavyčnívat? Zuby ve tvaru bubnu. Nepřenášejí pouze výkon – zvládají nepořádek při používání v reálném světě. Maximální točivý moment dosahuje 2000 kN·m, velikosti vrtání se pohybují od 50 mm do 400 mm a vyžaduje až 1,5 stupně úhlového vychýlení. Navíc kompenzuje axiální a radiální posuny, které by běžné spojky rychle opotřebovaly.

42CrMo ocel s přesně vybroušenými evolventními zuby

Raydafon jej vyrábí z vysokopevnostní oceli 42CrMo a poté přesně brousí zuby evolventního ozubeného kola – takže výkon je plynulý a opotřebení zůstává nízké. Je to základ pro kupující, kteří hledajíozubené spojky s vysokým kroutícím momentem pro průmyslové aplikace; běží, i když jsou stroje silně tlačeny.

Certifikace ISO 9001 a nenáročná na údržbu

Tato spojka není jen odolná – je také chytrá na údržbu. Má certifikaci ISO 9001. Ozubené soukolí je mazáno, což snižuje vibrace a prodlužuje životnost i v prašných dolech nebo ve spalovacích cementárnách. Jeho kompaktní konstrukce znamená, že instalace na válcovací stolici nebo pohony dopravníků se nepromění ve velký projekt. To je důvod, proč je to nejlepší volba jako aodolná bubnová ozubená spojkaa preferovanou volbou pro vlastní ozubené spojky pro důlní zařízení – velikosti a povrchové úpravy lze přizpůsobit vašemu nastavení.

Konkurenční tovární ceny z Číny

Továrna Raydafon je v Číně, takže vyvažujeme dobrou kvalitu s cenami, které dávají smysl. Neprodáváme jednodílné díly – spolupracujeme s vámi na získání správné spojky pro vaše stroje. Méně prostojů, lepší účinnost a spojka, která udrží vaše těžké vybavení v pohybu.

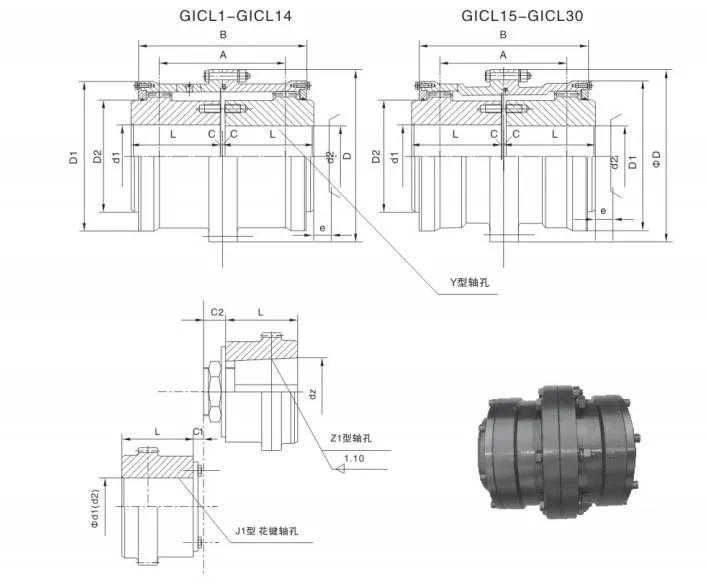

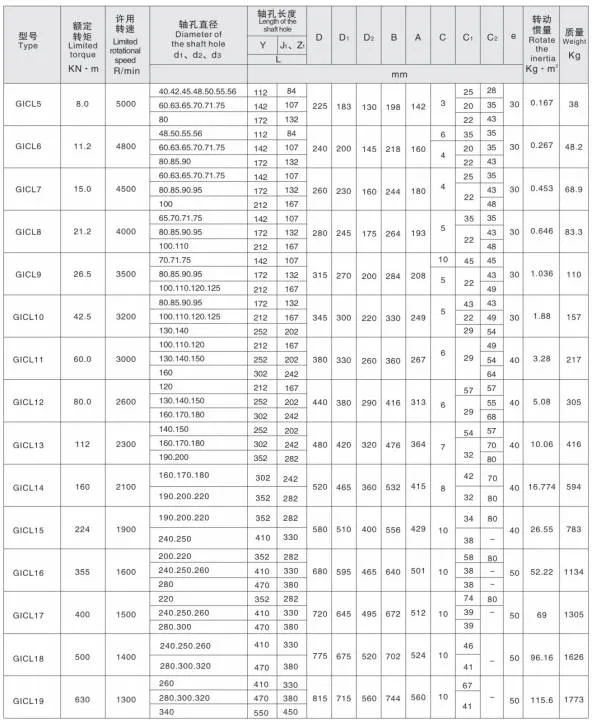

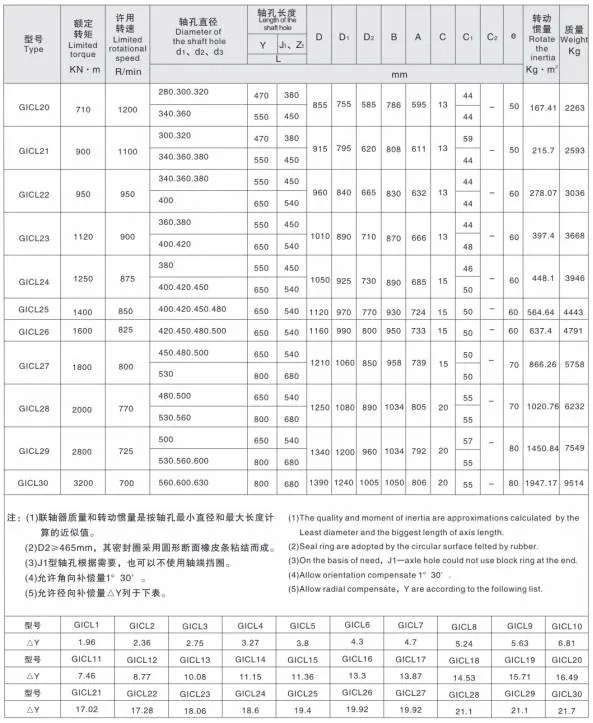

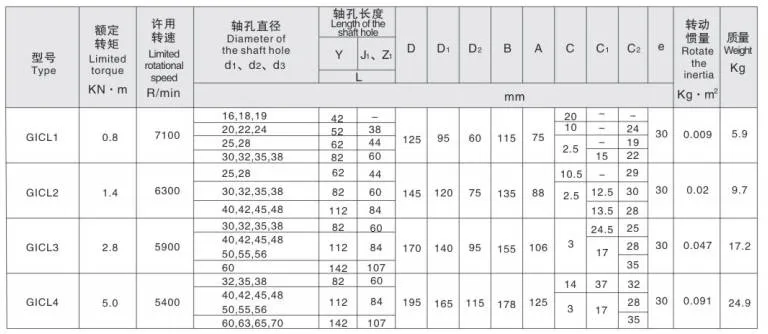

Specifikace produktu

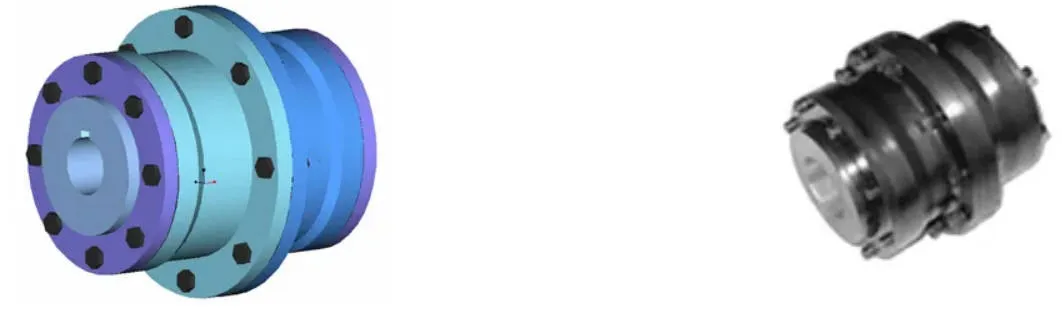

Vlastnosti produktu

Ozubená spojka ve tvaru bubnu GIGL je vysoce výkonná varianta v systémech flexibilních ozubených spojek, přizpůsobená pro náročné průmyslové scénáře, kde je spolehlivý přenos síly nesmlouvavý.

O 15–20 % vyšší nosnost než u spojek s přímými zuby

Co dělá toto pokročiléozubená spojka tvaru bubnunejlepší volbou je jeho schopnost efektivně zvládnout úhlové vychýlení při zachování přenosu vysokého točivého momentu. Ve srovnání s ozubenými spojkami s přímými zuby poskytuje model GIGL průměrné zvýšení tolerance zatížení o 15–20 % za stejných podmínek vnějšího průměru vnitřního pouzdra a maximálního vnějšího průměru spojky. Díky tomu je vhodný pro aplikace GIGL s vysokým zatížením.

Úhlové posunutí Až 1°30'

Jednou z jeho největších výhod je vylepšená kompenzace úhlového posunutí. Když je radiální posunutí nulové, ozubené spojky s přímými zuby zvládají pouze 1°, ale ozubená spojka ve tvaru bubnu GIGL posouvá až na 1°30' – 50% zlepšení. Díky tomu je ideální pro prostředí s nízkou rychlostí a vysokou zátěží, jako je napřdůlní a hutnické stroje, kde tolerance nesouososti mění hru.

Optimalizovaný kontakt se zuby, nižší hlučnost, delší intervaly údržby

Povrch zubů ve tvaru bubnu zlepšuje kontakt mezi vnitřními a vnějšími zuby. Opravuje běžné problémy se spojkami s přímými zuby, jako je sevření hran a koncentrace napětí na koncích zubů během úhlového posunutí. Zároveň snižuje tření a opotřebení, snižuje hlučnost a prodlužuje intervaly údržby. Rozšířený tvar pouzdra vnějšího zubu usnadňuje montáž a demontáž pro týmy údržby.

99,7% účinnost přenosu

Pokud jde o účinnost převodu, ozubená spojka ve tvaru bubnu GIGL dosahuje 99,7 % – číslo, které hovoří o její spolehlivosti pro použití v průmyslových ozubených spojkách, od dopravníkových systémů ve výrobě až po těžké stroje ve stavebnictví. Vnější objímka zubů používá zuby ve tvaru bubnu pro hladký záběr, vyrobené z vysoce kvalitní oceli se středně tvrdými povrchy zubů pro nesení velkých nákladů. Volitelné kalení povrchu zubů (HRC ≥ 56) dále zvyšuje trvanlivost. Jeho lehká konstrukce udržuje nízkou rotační setrvačnost – ideální pro zařízení, kde záleží na rychlosti a přesnosti.

Spolehlivé mazání, těsnění a zaměnitelnost

Aby zubová spojka ve tvaru bubnu GIGL dlouhodobě dobře fungovala, je vybavena spolehlivými mazacími strukturami a těsněními, které prodlužují životnost a zjednodušují údržbu. Jeho symetrický design zajišťuje vynikající zaměnitelnost, takže výměna dílů je snadná. Pro vysokorychlostní operace, kde obvodové rychlosti přesahují 36 m/s, dynamické vyvážení zabraňuje vibracím a zajišťuje stabilní výkon. Konfigurace otvorů hřídele nabízí flexibilitu – kombinující typy Y, Z1 a J1, aby vyhovovaly různým potřebám připojení.

Kompletní řada ozubených spojek tvaru bubnu

Raydafon, důvěryhodnývýrobce ozubených spojek, vyrábí celou řadu bubnových ozubených spojek nad rámec GIGL, včetně variant GICL, GIICL, GICLZ, GIICLZ a NGCL – všechny splňují přísné průmyslové standardy, aby byla zaručena kvalita.

Kompaktní, tuhá a flexibilní, nenáročná na údržbu

Tato tuhá a flexibilní spojka nabízí spoustu výhod: kompaktní konstrukci, malý poloměr otáčení, vysokou nosnost, nejvyšší účinnost, nízkou hlučnost a dlouhé cykly údržby. Je zvláště vhodný pro nízkorychlostní a těžké podmínky v metalurgii (válcovny), hornictví (drtiče), zvedání a přepravě (jeřáby), stejně jako hřídelové převody ropných, chemických a obecných strojů.

Poznámky k aplikaci

Kvůli své vysoké tuhosti a pružnosti bez pružnosti se nedoporučuje pro stroje, které potřebují tlumení vibrací, tlumení nebo extrémně přísné seřízení hřídele – jako jsou přesná zařízení, kde by i malé vibrace mohly ovlivnit výkon.

Aplikační scénáře

Ozubená spojka ve tvaru bubnu GIGL se široce používá v odvětvích těžkého průmyslu, kde jsou kritické vysoký krouticí moment, tolerance nesouososti a trvanlivost.

Proč nakupovat od Raydafon

Raydafon má sídlo v Čínědodavatel ozubených spojeks více než desetiletými zkušenostmi v oblasti mechanických převodových součástí. Vyvažujeme dobrou kvalitu s konkurenčními továrními cenami a neprodáváme univerzální díly – spolupracujeme s vámi na přizpůsobení správné spojky vašim strojům.

Vlastní velikosti a povrchové úpravy

Potřebujete konkrétní velikost otvoru, kalení povrchu zubu (HRC ≥ 56) nebo vlastní konfiguraci otvoru pro hřídel? Velikosti a povrchové úpravy přizpůsobíme přesně vašemu nastavení.

Rychlé dodání a technická podpora

Standardní modely se dodávají rychle a náš technický tým na vyžádání poskytne pokyny k instalaci a uvedení do provozu. Méně prostojů, lepší účinnost a spojka, která udrží vaše těžké vybavení v pohybu.

Často kladené otázky
