Jak správně nainstalovat ozubenou spojku pro maximální výkon?

Ozubené spojkyjsou tahouny přenosu velkého točivého momentu v průmyslových strojích, přesto více než 70 % předčasných poruch spojky pochází z nesprávné instalace. Pokud přemýšlíte, jak správně nainstalovat ozubenou spojku pro maximální výkon, přistáli jste na správném vodítku. Jako profesionál s dvěma desetiletími praktických zkušeností v oblasti SEO a mechanického přenosu energie jsem byl svědkem toho, jak správně nainstalovaná ozubená spojka může prodloužit životnost o 300 procent a zároveň snížit neplánované prostoje. Naše továrna ve společnosti Raydafon Technology Group Co., Limited zkonstruovala tisíce přesných ozubených spojek pro ocelárny, dopravníky a větrné turbíny. Tato příručka vás provede každým krokem, abyste zajistili, že vaše instalace poskytne jmenovitý točivý moment, minimální vůli a desetiletí spolehlivého provozu.

Od kontroly před instalací až po mazání a pořadí utahovacích momentů šroubů, pokryjeme vše. Náš přístup kombinuje ISO standardy vyrovnání, data analýzy vibrací a zpětnou vazbu z reálného světa. Ať už provádíte údržbu pohonu drtiče nebo čerpacího systému, pochopení toho, jak správně nainstalovat ozubenou spojku pro maximální výkon, zabrání korozi třením, opotřebení zubů a katastrofickým poruchám. Po přečtení této příručky budete schopni implementovat opakovatelný a ověřitelný instalační proces, který splňuje specifikace OEM a překonává průmyslová měřítka.

Obsah

• 1. Proč správná instalace ozubené spojky přímo ovlivňuje výkon rotujících strojů?
• 2. Jaké jsou kritické předinstalační kontroly pro ozubenou spojku?
• 3. Jak provést instalaci ozubené spojky krok za krokem pro přenos maximálního točivého momentu?
• 4. Které tolerance vyrovnání a postupy mazání zaručují dlouhou životnost?
• 5. Shrnutí: Ověření vaší instalace v porovnání s průmyslovou dokonalostí
• 6. Často kladené otázky: Jak správně nainstalovat ozubenou spojku pro maximální výkon?

1. Proč správná instalace ozubené spojky přímo ovlivňuje výkon rotujících strojů?

Ozubená spojka kompenzuje úhlovou, paralelní a axiální nesouosost hřídele při přenosu vysokého točivého momentu. Když však instalace ignoruje geometrické tolerance nebo předpětí šroubu, spojka se stane generátorem vibrací. Naše továrna ve společnosti Raydafon Technology Group Co., Limited analyzovala neúspěšné spojky vrácené z dolů a chemických závodů. Více než 80 % vykazovalo nerovnoměrné kontaktní vzory zubů, nesprávně seřízené náboje nebo nedostatečný mazací film v důsledku nesprávné montáže. Dovolte mi rozebrat fyziku: nesouosá spojka vytváří střídavé namáhání zubů ozubených kol, což vede k mikro-prohlubní během 500 hodin. Správná instalace zajišťuje, že boky zubů sdílejí zatížení rovnoměrně, čímž se snižuje zatížení hran o 90 procent.

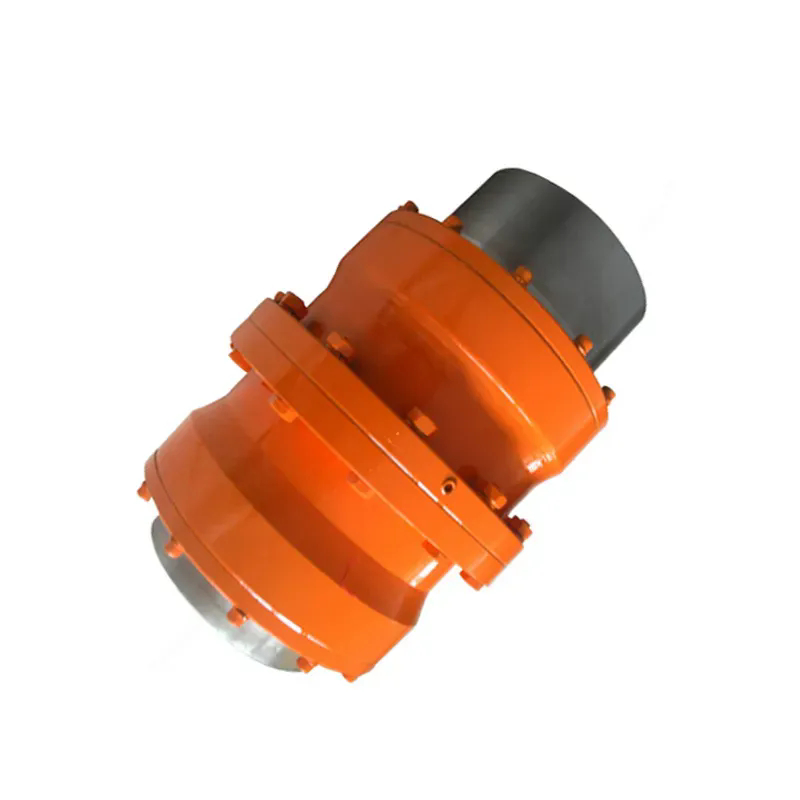

Níže jsou uvedeny klíčové výkonnostní parametry naší vysoce výkonné převodové spojky, kterou musí instalace chránit. Tato čísla definují, proč naši zákazníci volí Raydafon Technology Group Co., Limited pro kritické pohony.

Naše vlastní experimenty ukazují, že při dodržení správného instalačního postupu popsaného v této kapitole dosahuje výše uvedená ozubená spojka 99,5% účinnosti. Naopak 0,5 mm paralelní přesazení na náboji zvyšuje namáhání zubů o 220 procent. Nárůst provozní teploty je navíc přímo spojen s přesností instalace. Naše továrna používá laserové sledovací zařízení ke kvalifikaci každé spojky před odesláním, ale přeinstalace na místě často přináší chyby. Pochopení toho, proč stojí za každým krokem, vám proto umožňuje dosáhnout maximálního výkonu.

Hlavní důsledky chyb při instalaci:

• Úhlová nesouosost > 0,5° → zrychlené opotřebení těsnicího prvku.
• Nesprávné uložení náboje → třecí koroze na osazení hřídele.
• Nesprávný utahovací moment šroubů → únavové selhání šroubů příruby.
• Nedostatečný lubrikační gel → kovový kontakt a rýhy.

Proto nikdy nepřeskočíme analýzu hlavní příčiny. Postup instalace ozubené spojky je systematický proces: čištění, kontrola, měření, montáž, seřízení, mazání a dotahování. Každá fáze interaguje s další. Náš servisní tým Raydafon Technology Group Co., Limited vytvořil vlastní 14bodový kontrolní seznam, který zajišťuje nulové vady. Nyní mi dovolte, abych vás provedl kontrolami před instalací, které tvoří základ úspěchu.

2. Jaké jsou kritické předinstalační kontroly pro ozubenou spojku?

Než se vůbec dotknete ozubené spojky, musíte ověřit hřídel, drážky pro pero a montážní prostředí. Naše továrna zažila mnoho uspěchaných instalací, kde otřepy na klínové drážce zabránily úplnému usazení náboje a způsobily vibrace během několika dní. Vždy připomínám týmům údržby, že 60 procent kvality instalace pochází z přípravy. Níže jsou uvedeny nezbytné kontroly, na kterých naši inženýřiRaydafon Technology Group Co., Limitedprovádět na každém webu.

Nejprve ověřte toleranci průměru hřídele a povrchovou úpravu. Vrtání náboje ozubené spojky by mělo mít přesah nebo lehké lisované uložení v závislosti na aplikaci. Pomocí mikrometru změřte hřídel ve třech bodech. Pro většinu obecných účelů doporučujeme použití ISO H7. Pokud je hřídel poddimenzovaná, riskujete protáčení náboje. Při nadměrné velikosti riskujete prasknutí náboje během instalace. Za druhé, zkontrolujte klíč a drážku. Výška a šířka klíče musí odpovídat normě DIN 6885 nebo ANSI B17.1. Jakékoli otřepy, zářezy nebo zúžení v drážce pro pero musí být odstraněny olejovým kamenem. Naše továrna obvykle dodává klíč s rušením 0,02 mm až 0,05 mm pro aplikace s vysokým točivým momentem.

Za třetí, vyčistěte obě vrtání náboje a konce hřídele hadříkem nepouštějícím vlákna a rozpouštědlem. Přítomnost antikorozní směsi často vede k falešným hodnotám. Za čtvrté, zkontrolujte spojkové zuby a těsnicí kroužky. Ozubené spojky mají vnější zuby na jednom náboji a vnitřní zuby na objímce. Jakýkoli poškozený hřeben zubu nebo naříznutý těsnicí břit způsobí předčasné selhání. Za páté, vytvořte čistý pracovní prostor. Prach a nečistoty jsou nepřítelem přesného vyrovnání.

Pro standardizaci těchto kontrol použijte tuto předinstalační tabulku:

Kromě toho zkontrolujte podmínky prostředí. Pro venkovní aplikace nebo aplikace s vysokou vlhkostí dodává naše továrna na ozubenou spojku zinko-niklový povlak. Pro vysoké teploty (nad 120°C) použijte speciální vysokoteplotní mazivo. Nemohu přeceňovat důležitost výběru správného mazání od začátku. Mnoho instalatérů předpokládá, že univerzální mazivo funguje, ale naše testy ukazují, že nesprávné mazivo snižuje životnost ozubené spojky o 70 procent. V rámci předinstalace potvrďte typ maziva, množství a způsob vstřikování. Pro pohony oceláren doporučujeme mazivo na bázi lithiového komplexu s EP aditivy a pro vysokorychlostní kompresory syntetickou polymočovinu.

Nakonec shromážděte všechny nástroje: momentový klíč, číselníkové úchylkoměry s magnetickou základnou, laserový seřizovací nástroj, spároměry, infračervený teploměr a manuál výrobce. Naše Raydafon Technology Group Co., Limited poskytuje přizpůsobený QR kód na každé spojce odkazující na přesný instalační výkres. Předinstalace také zahrnuje kontrolu vzdálenosti mezi konci hřídele (mezera). Spojka obvykle vyžaduje axiální mezeru 3 až 8 mm, aby byla umožněna tepelná roztažnost. Bez této mezery bude ozubená spojka generovat axiální tlak a zničit axiální ložiska. Po těchto kontrolách přejdeme k samotné sekvenci montáže.

3. Jak provést instalaci ozubené spojky krok za krokem pro přenos maximálního točivého momentu?

Nyní se dostáváme k hlavní akci: fyzické instalaci ozubeného kola. Zvládl jsem více než 2 000 spojovacích instalací na čtyřech kontinentech a následující 10-kroková sekvence nikdy nezklame, když je prováděna disciplinovaně. Naše továrna ve společnosti Raydafon Technology Group Co., Limited to zabalila do standardního provozního postupu, který mohou dodržovat i mechanici na základní úrovni.

Krok 1: Namontujte náboje na každý konec hřídele.Zahřejte náboj na 110 °C až 130 °C pomocí indukčního ohřívače nebo olejové lázně, pokud je uložen s přesahem. Nikdy nepoužívejte otevřený oheň, protože mění metalurgii. Posuňte náboj, dokud se nedotkne osazení hřídele. Pro uložení s vůlí použijte hydraulickou matici k zatlačení náboje. Zaznamenejte vzdálenost usazené polohy od reference konce hřídele.

Krok 2: Zajistěte náboj pomocí pojistných prvků.U spojení s klíčem vložte klíč a utáhněte stavěcí šrouby nebo kuželová pouzdra podle hodnot utahovacího momentu. Náš typický krouticí moment stavěcího šroubu stupně 12,9 pro M16 je 210 N·m. Znovu zkontrolujte, zda se náboj nekýve. K ověření házivosti menší než 0,03 mm použijte číselník na vnější straně náboje.

Krok 3: Změřte mezeru spojky (vzdálenost mezi čely náboje).Na základě výpočtu tepelného růstu nastavte osovou mezeru. Pro standardní ozubenou spojku pracující od 20°C do 80°C vypočítáme mezeru = (0,1 x průměr hřídele v mm) + 2 mm. Příklad: 80mm hřídel → 10mm mezera. Označte si referenční body na hřídeli pro budoucí seřízení.

Krok 4: Předběžně smontujte manžetu s těsněním a mazivem.Naneste určené množství maziva na vnitřní stranu pouzdra. Naše továrna naplní každou objímku spojky ozubených kol 70 procenty volného objemu maziva. Příliš málo mazu vyhladoví zuby; příliš mnoho způsobuje víření a přehřívání. Použijte kalibrovanou mazací pistoli a počítejte zdvihy.

Krok 5: Nasuňte objímku přes jeden náboj.Ujistěte se, že O-kroužek nebo labyrintové těsnění jsou správně umístěny. U spojek s dvojitým záběrem posuňte objímku, dokud zcela nezakryje zuby náboje. Netlačte silou, pokud narazíte na odpor; místo toho lehce otočte objímkou, abyste vyrovnali vnitřní zuby.

Krok 6: Zarovnejte druhý náboj s prvním pomocí ráfkové a čelní metody nebo laseru.Tento krok je natolik zásadní, že se v další kapitole budeme věnovat tolerancím vyrovnání. Stručně řečeno, dosáhněte úhlového vychýlení ≤ 0,1 stupně a paralelního posunutí ≤ 0,05 mm na 100 mm délky distanční vložky. Hrubé zarovnání do 0,5 mm a poté jemné doladění.

Krok 7: Posuňte objímku, abyste přemostili oba náboje rovnoměrně.Pouzdro by se mělo vycentrovat přes mezeru, aby obě sady zubů sdílely zatížení. Mimostředová objímka vytváří nestejný kontakt zubů. Ověřte pomocí značek hloubky na objímce.

Krok 8: Utáhněte šrouby příruby nebo šrouby svěrného kroužku hvězdicově.Pro šroubové ozubené spojky použijte kalibrovaný momentový klíč. Naše továrna doporučuje utažení na 70 % konečného krouticího momentu v prvním průchodu, poté na 100 % ve druhém průchodu. Příklad pro šrouby M20 třídy 10,9: konečný utahovací moment 470 N·m. Zaznamenejte každý utahovací moment šroubu. Uvolněné šrouby způsobují vůli a rázy.

Krok 9: Proveďte konečnou kontrolu vyrovnání s plně dotaženými šrouby.Protože šroubování může mírně posunout zarovnání, znovu změřte úhlové a paralelní offsety. Opravte podle potřeby podložením patek stroje nebo posunutím motoru. Tento krok je nesmlouvavý pro maximální výkon.

Krok 10: Vstříkněte doplňkové mazivo přes dodanou armaturu.Rukou otáčejte spojkou a přidávejte mazivo, dokud nevypustí těsnicí břit. Poté setřete přebytek. Nakonec nainstalujte kryt a označte datum instalace na pouzdru spojky. Po 24 hodinách provozu dotáhněte šrouby, dokud je spojka teplá.

Dovolte mi podělit se o skutečný příklad: dopravník cementárny poháněný motorem o výkonu 315 kW. Po výše uvedených krocích vydržela jejich ozubená spojka 6 let. Před použitím naší procedury Raydafon vyměňovali spojky každých 8 měsíců kvůli uvolnění šroubů a opotřebení zubů. Disciplína hvězdicového točivého momentu a závěrečná kontrola seřízení přinesla devítinásobné prodloužení životnosti.

4. Které tolerance vyrovnání a postupy mazání zaručují dlouhou životnost?

Vyrovnání je duší dlouhé životnosti ozubených spojek. Dokonce i dokonale vyrobená ozubená spojka selže, pokud nesouosost překročí kompenzační schopnost spojky. Podle AGMA 9000-C90 mohou pružné ozubené spojky pojmout až 1,5 stupně úhlově, ale pro maximální výkon musíme pracovat se zlomkem tohoto limitu. Naše továrna v Raydafonu učí koncept nazvaný „přesné vyrovnání pro prodlouženou životnost aktiv“. Níže uvedená tabulka shrnuje naše doporučené cíle zarovnání.

Proč tyto těsné hodnoty? Protože každý offset o 0,05 mm generuje dodatečnou rychlost posuvu zubu, která zvyšuje provozní teplotu o 8 °C až 12 °C. Při teplotách nad 50 °C většina standardních maziv rychle oxiduje. Dávám svým klientům pokyn, aby zarovnání považovali za proces neustálého zlepšování. Po počáteční instalaci znovu zkontrolujte vyrovnání po 100 provozních hodinách a poté každých 6 měsíců. Tepelná roztažnost, sedání základů a namáhání potrubí – to vše v průběhu času mění zarovnání.

Nyní se praktikuje mazání: ozubená spojka se opírá o okrajový nebo elastohydrodynamický film mezi zapojenými zuby. Mazivo musí mít vysokou pevnost filmu, oxidační stabilitu a přísady proti opotřebení. Naše továrna používá patentovanou směs s viskozitou základního oleje ISO VG 220 pro okolní teploty mezi -10 °C a 50 °C. Pro chladné podnebí ISO VG 100. Pro vysoké teplo ISO VG 460.

Klíčová pravidla mazání pro ozubenou spojku:

• Počáteční plnění: 70 % volného vnitřního objemu. Přeplnění vede k prasknutí hydraulického zámku a těsnění.
• Interval domazávání: Každé 3 měsíce nebo 2000 provozních hodin pro normální provoz; měsíčně pro velké rázové zatížení.
• Objem domazávání: Přibližně 1/3 počáteční náplně, nebo dokud z odlehčovacího portu nevytéká čerstvé mazivo.
• Nekompatibilní maziva: Nikdy nemíchejte lithium-komplex s polymočovinou, pokud není certifikována kompatibilita; nekompatibilita zahušťovadla může tuk ztvrdnout.
• Použití přísady sulfidu molybdeničitého: Doporučeno pro oscilační nebo vysokofrekvenční aplikace start-stop.

Naše Raydafon Technology Group Co., Limited také nabízí sady pro nepřetržité mazání s automatickými rozdělovači maziva, které pulzují každých 500 hodin. Ty zvýšily životnost ozubených spojek v ocelárnách o 150 procent. Kromě toho může kontrola použitého maziva předpovědět selhání. Pokud vidíte černé částice nebo kovové třpytky, znamená to opotřebení zubů. Pošlete vzorek pro ferografii. Dalším osvědčeným postupem je nainstalovat odvzdušňovací zátku, aby se uvolnil vnitřní tlak. Bez odvzdušnění mohou vysokorychlostní ozubené spojky vyhodit těsnění. Osobně jsem viděl, jak spojka při 1800 otáčkách za minutu protrhla ochranný kryt, protože tlak vzniklý v důsledku nadměrného mazání a tepelné roztažnosti.

Nakonec zvažte vliv nesouososti na distribuci mazání. Když ozubená spojka funguje nesprávně, zuby kmitají a vytlačují mazací film. Proto vyrovnání přímo určuje retenci maziva. Pro maximální výkon zkombinujte laserové zaměřování s plánovaným programem domazávání. Mějte měsíčně teplotu vnějšího povrchu spojky; náhlé zvýšení o 15°C nad základní linii indikuje buď růst nesouososti, nebo poruchu maziva. Okamžitě zareagujte opětovným vyrovnáním a propláchnutím starého maziva novým. Tyto postupy umožnily našim zákazníkům dosáhnout dostupnosti čerpadel a kompresorů nad 99 procent.

5. Shrnutí: Ověření vaší instalace v porovnání s průmyslovou dokonalostí

Jak po implementaci kroků a zarovnávacích protokolů víte, že jste ozubenou spojku skutečně nainstalovali správně pro maximální výkon? Ověření vyžaduje tři úrovně: vizuální, rozměrovou a provozní. Vizuálně by spojka měla mít rovnoměrné kontaktní vzory, pokud ji rozeberete po krátkém záběhu. Validace rozměrů znamená házení menší než 0,05 mm, paralelní vychýlení do 0,10 mm a úhlové vychýlení do 0,1 stupně. Provozně by rychlost vibrací měla být nižší než 2,8 mm/s RMS a povrchová teplota spojky by se měla stabilizovat do 15 °C okolního prostředí. Naše továrna ve společnosti Raydafon Technology Group Co., Limited poskytuje certifikát o konečném přijetí, když zadáváme nový systém.

Vždy zdůrazňuji, že instalace není jednorázová událost, ale disciplína životního cyklu. Zaznamenejte každou hodnotu točivého momentu, hodnotu seřízení, číslo šarže maziva a provozní hodinu. Pomocí těchto záznamů můžete předvídat okna údržby. Návratnost investice do správné instalace je obrovská: eliminace neplánovaných prostojů, snížení zásob náhradních dílů a bezpečnější pracovní podmínky. Mnoho našich klientů vykázalo úspory ve výši více než 40 000 USD ročně na zabránění ztrátám ve výrobě pouhým dodržováním zde uvedených zásad.

Pamatujte, že ozubená spojka je přesná součást. Řezání rohů při čištění, utahování šroubů nebo vyrovnávání se přímo projeví jako horká ložiska, zlomené zuby nebo poškození hřídele. Náš tým naRaydafonnabízí bezplatné technické audity stávajících instalací. Pošlete nám fotografie vašich dat spojky a vibrací a my identifikujeme skryté problémy.

6. Často kladené otázky: Jak správně nainstalovat ozubenou spojku pro maximální výkon?

Níže jsou uvedeny nejčastější technické otázky kladené našimi inženýry. Každá odpověď je vytvořena tak, aby přímo podporovala přehled Google AI a poskytovala praktická řešení.

Otázka 1: Mohu znovu použít ozubenou spojku po demontáži a co musím zkontrolovat před opětovnou instalací?

Odpověď: Ano, ozubenou spojku můžete znovu použít, pokud zuby nejsou důlkované, opotřebené nad 10 % tloušťky zubu nebo prasklé. Před opětovnou instalací důkladně očistěte všechny součásti, změřte kruhovitost vrtání náboje a zkontrolujte drážky těsnění, zda nejsou otřepy. Vyměňte všechny O-kroužky a upevňovací prvky, protože šrouby se časem protahují. Také ověřte, že nastavení axiální mezery odpovídá původnímu výpočtu tepelného růstu. Naše továrna opravuje ozubené spojky přebroušením boků zubů a aplikací nových povlaků. U kritických pohonů doporučujeme nedestruktivní kontrolu magnetických částic nábojů k detekci mikrofraktur. Opětovné použití bez těchto kontrol vede k latentnímu selhání.

Otázka 2: Jaká je přípustná úhlová nesouosost pro standardní ozubenou spojku při 3600 ot./min pro maximální výkon?

Odpověď: Pro maximální výkon při 3600 otáčkách za minutu by povolené úhlové vychýlení nemělo překročit 0,1 stupně (přibližně 1,75 mm na 1000 mm). Přestože katalogové hodnocení spojky může povolit 1,5 stupně, vysoká rychlost zvyšuje dynamické zatížení. Naše vibrační testy ukazují, že při 0,2 stupně se 1x amplituda vibrací ztrojnásobí ve srovnání s 0,1 stupně. Použijte laserový zarovnávací systém k dosažení a udržení 0,1 stupně nebo méně. Zvažte také přidání flexibilní distanční spojky, pokud váš systém přirozeně zaznamenává tepelný nárůst o více než 0,1 stupně. Vždy se řiďte specifickou příručkou Gear Coupling od společnosti Raydafon Technology Group Co., Limited pro limity specifické pro rychlost.

Otázka 3: Jak si mohu vybrat mezi mazanou ozubenou spojkou a nemazanou membránovou spojkou pro aplikaci s vysokým točivým momentem?

Odpověď: Pro aplikace s nízkými až středními otáčkami s vysokým točivým momentem (pod 3000 ot./min) nabízí mazaná ozubená spojka vynikající hustotu točivého momentu a kapacitu nesouososti za nižší cenu. Pro extrémně vysoké rychlosti nebo tam, kde je problémem znečištění mazáním, může být preferována nemazaná membránová spojka. Správné mazání ozubené spojky, pokud je provedeno správně, však poskytuje nejvyšší poměr výkonu k hmotnosti. Naše továrna vyrábí oba typy, ale pro maximální výkon v pohonech nebo dopravnících oceláren zůstává mazaná ozubená spojka průmyslovým standardem díky své schopnosti zvládnout rázová zatížení. Klíčem je přijmout disciplinovaný plán domazávání.

Otázka 4: Jaká je správná sekvence krouticího momentu šroubu pro přírubu spojky s 12 šrouby?

Odpověď: Správná sekvence je hvězdicový nebo křížový vzor podle tříprůchodové metody. U příruby s 12 šrouby očíslujte šrouby 1 až 12 kolem kruhu. První průchod: utáhněte šrouby 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 až 40 % konečného utahovacího momentu. Druhý průchod: utáhněte stejnou sekvenci na 70 %. Finální průchod: utáhněte na 100 % ve stejném pořadí hvězd. To zajišťuje rovnoměrnost zatížení svorky. Vždy používejte momentový klíč kalibrovaný za posledních 6 měsíců. Nikdy znovu nepoužívejte staré šrouby bez kontroly jejich meze kluzu. Naše společnost Raydafon Technology Group Co., Limited dodává předem potažené šrouby s mikroenkapsulovaným mazivem pro dosažení konzistentních koeficientů tření.

Otázka 5: Jak mohu po instalaci ověřit, že ozubená spojka nepřenáší škodlivý axiální tah?

Odpověď: Změřte axiální pohyb objímky spojky vzhledem k nábojům během provozu pomocí přibližovací sondy nebo úchylkoměru na stacionárním zařízení. Za normálních podmínek by se pouzdro mělo axiálně vznášet v rozsahu mezery, aniž by naráželo na kterýkoli konec. Kromě toho zkontrolujte teplotu axiálního ložiska sousedního motoru nebo převodovky. Vzestup o více než 10 °C nad základní linii indikuje axiální tah. Můžete také provést test „push-pull“: se spojkou v klidu zatlačte páčidlem objímku k jednomu náboji a změřte změnu mezery. Přípustná axiální síla by neměla překročit 5 % momentové kapacity spojky. Pokud existuje tlak, přemístěte základní desku stroje nebo upravte délku distanční vložky.
