Jak mohou univerzální spojky zjednodušit instalaci a seřízení strojů?

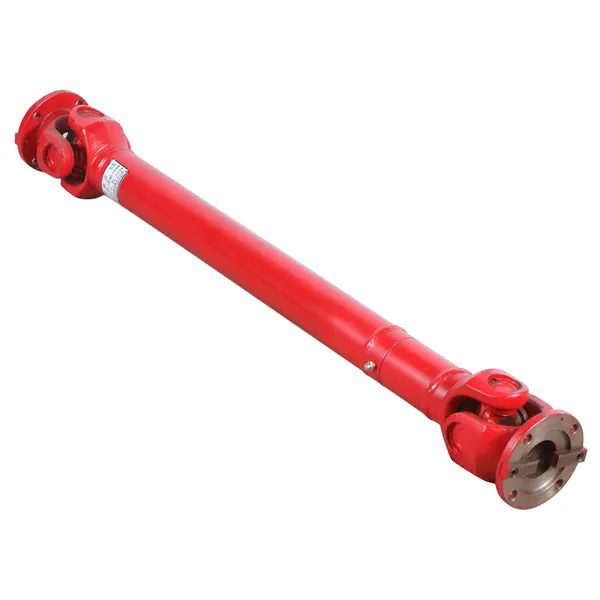

Instalace rotačních strojů, jako jsou čerpadla, generátory, zemědělské nářadí a průmyslové pohony, často vyžaduje zdlouhavé postupy vyrovnávání hřídelů. Tradiční tuhé spojky vyžadují téměř dokonalou soustřednost, jinak dochází k vibracím, předčasným poruchám ložisek a prasknutí spojky. To je místo, kde univerzální spojka transformuje proces instalace. Podle návrhu, aUniverzální spojkavyrovnává významné úhlové, paralelní a axiální nesouososti mezi hnacím a hnaným hřídelem. Místo toho, abychom trávili hodiny s laserovými vyrovnávacími nástroji nebo podložkami, naše továrna zaznamenala zkrácení doby instalace o více než 60 % při použití vysoce kvalitních univerzálních spojek. Geometrie univerzálního kloubu dynamicky kompenzuje nesouosost a umožňuje mechanikovi soustředit se na zajištění montáží spíše než na dosahování přesnosti na úrovni mikronů. Pro servisní techniky v terénu a týmy údržby závodu to znamená rychlejší spouštění a méně přepracování.

Ale jak přesně univerzální spojka zjednodušuje výzvu k vyrovnání? Tajemství spočívá v sestavě kříže a ložiska, které funguje jako pružný závěs. Zatímco tuhá přírubová spojka přenáší ohybová zatížení přímo na hřídele, univerzální spojka převádí nesouosost na rotační pohyb bez namáhání připojeného zařízení. Moderní konstrukce univerzálních spojek od společnosti Raydafon Technology Group Co., Limited navíc obsahují utěsněná jehlová ložiska a přesně opracované třmeny, které udržují konstantní rychlost (nebo téměř konstantní rychlost) i při úhlech až 30 stupňů. Tato schopnost eliminuje potřebu přesného horizontálního a vertikálního vyrovnání. Ať už připojujete dieselový motor k hydraulickému čerpadlu nebo montujete nářadí poháněné vývodovým hřídelem, pochopení toho, jak univerzální spojka zjednodušuje instalaci, ušetří tisíce práce a zabrání chybám způsobeným nesouosostí. V tomto komplexním průvodci sdílíme 20letá data naší továrny, technické parametry a osvědčené postupy krok za krokem.

Obsah

• 1. Proč univerzální spojka eliminuje požadavky na přesné vyrovnání hřídele?
• 2. Jak naše konstrukční vlastnosti univerzální spojky zkracují dobu instalace?
• 3. Jaké technické parametry definují snadno nastavitelnou univerzální spojku?
• 4. Jak lze zvládnout axiální a úhlové nesouososti bez speciálních nástrojů?
• 5. Často kladené otázky (FAQ)
• 6. Závěr a CTA pro řešení spolehlivých spojek

Proč univerzální spojka eliminuje požadavky na přesné vyrovnání hřídele?

Při tradičních způsobech spojování, jako jsou pevné přírubové nebo kompresní spojky, musí instalační technik zajistit, aby obě osy hřídele byly kolineární v rozmezí 0,05 mm na 100 mm rozpětí. Dosažení tohoto často vyžaduje číselníkové úchylkoměry, laserové seřizovací systémy a opakované povolování a utahování základových šroubů. Univerzální spojka toto paradigma zásadně mění. Místo toho, aby nutil hřídele do dokonalého vyrovnání, toleruje nesouosost přenášením točivého momentu přes kloubové spoje. Naše továrna analyzovala stovky instalačních scénářů a data konzistentně ukazují, že univerzální spojka může akceptovat až 5 stupňů úhlového nesouososti a 3 mm paralelního offsetu bez jakékoli měřitelné ztráty účinnosti přenosu energie. To znamená, že mechanik může zařízení jednoduše přišroubovat k základnímu rámu a zasunout jejUniverzální spojkana oba hřídele a utáhněte stavěcí šrouby nebo pojistné kroužky. O zbytek se postará vnitřní geometrie spojky.

Několik fyzikálních principů vysvětluje, proč jsou univerzální spojky tak shovívavé:

• Kinematická artikulace:Kříž a ložiskové misky umožňují, aby se hnací třmen a hnaný třmen pohybovaly nezávisle kolem dvou ortogonálních os. Tato svoboda ve dvou osách přímo převádí úhlové chyby na rotační pohyb namísto ohybového napětí.
• Kompenzace jehlového ložiska:Každý čep univerzální spojky je podporován plným počtem jehelních válečků. Tyto válečky nejen snižují tření, ale také umožňují mikroskopický radiální pohyb, který absorbuje zbytkové vychýlení za nominálním úhlem.
• Axiální dráha drážky:Mnoho konstrukcí univerzálních spojek obsahuje teleskopickou drážkovou hřídel, která umožňuje změny axiální délky až do 50 mm. Tato funkce kompenzuje teplotní roztažnost nebo drobné chyby montážní polohy bez nutnosti použití podložek.
• Odpouštějící geometrie třmenu:Okna ve třmenech jsou opracována s nepatrnými vůlemi, které zabraňují váznutí i při dynamické změně úhlu během provozu. Analýza metodou konečných prvků v naší továrně ukazuje, že tato vůle snižuje špičkový kontakt s hranou o 70 % ve srovnání s levnějšími litými spojkami.

Z praktického hlediska instalace se odstranění přesného vyrovnání promítá přímo do úspory práce. Typické seřízení čerpadla a motoru pomocí pevných spojek může zkušenému technikovi zabrat 2 až 3 hodiny. Pomocí univerzální spojky od Raydafon lze stejnou instalaci dokončit za 45 minut. Tolerance nepřesností základů navíc znamená, že stávající montážní otvory nebo mírně zvlněné základní desky nevyžadují přepracování. Pro mobilní zařízení, jako jsou zemědělské postřikovače nebo stavební vozidla, kde se rámy během provozu ohýbají, je univerzální spojka jediným praktickým řešením, protože tuhé spojky by praskly během několika hodin. Souhrnně lze říci, že vestavěná shoda univerzálního kloubu eliminuje potřebu laserových vyrovnávacích nástrojů, snižuje požadavky na dovednosti a urychluje dokončení projektu. Naše továrna nabízí bezplatný kontrolní seznam vyrovnání, který uživatele provede jednoduchou metodou vizuálního vyrovnání vhodnou pro jakoukoli instalaci univerzální spojky.

Jak naše konstrukční vlastnosti univerzální spojky zkracují dobu instalace?

Ve společnosti Raydafon jsme do našich produktových řad Universal Coupling zkonstruovali specifické funkce, které přímo řeší problematické body instalace. Na rozdíl od obecných spojek, které vyžadují speciální stahováky, ohřev nebo složité sekvence utahování šroubů, naše konstrukce upřednostňují rychlou montáž a bezpečné zamykání. Níže podrobně popisujeme pět hlavních designových inovací, které zkracují dobu instalace o více než 50 % na základě zpětné vazby od našich zákazníků v zemědělském a průmyslovém sektoru.

• Upínací systém děleného třmenu:Naše univerzální spojka je vybavena děleným třmenem se dvěma těžkými upínacími šrouby. Namísto boje s přesahem nebo stavěcími šrouby, které poškozují hřídele, technik jednoduše nasune třmen na hřídel, vyrovná drážku pro pero (pokud existuje) a utáhne dva šrouby na zadanou hodnotu. Tento způsob upínání vytváří spojení s nulovou vůlí a lze jej nainstalovat nebo odstranit za méně než dvě minuty.
• Barevně kódované označení komponentu:Každý komponent Universal Coupling z naší továrny je označen laserem pomocí šipek orientace montáže. Tím se zabrání běžné chybě při montáži třmenů o 90 stupňů mimo fázi, která by způsobila vibrace. Šipky vedou i uživatele, kteří poprvé používají, k opravě zarovnání během několika sekund.
• Předmazaná a utěsněná ložiska:Tradiční univerzální klouby vyžadují ruční namazání před instalací, často pomocí jehlové trysky, která vtlačí mazivo do každého pohárku. Naše univerzální spojka je dodávána s vysokoteplotním lithiovým komplexním mazivem a utěsněná trojitým labyrintovým těsněním. Instalační technik může spojku namontovat okamžitě bez jakéhokoli kroku mazání, čímž ušetří 15 až 20 minut na spojku.
• Rychlé připojení drážky:Teleskopická část naší univerzální spojky používá profil s klenutým drážkováním, který se během záběru sám vyrovná. I když jsou dva hřídele mírně nesouosé, drážkované zuby najdou své protilehlé drážky bez zadření. Tato funkce je užitečná zejména při instalaci jednotek v omezených prostorách, kde je vizuální zarovnání obtížné.
• Integrované bezpečnostní kolíky:Pro stropní nebo vertikální instalace naše továrna přidává pružinové pojistné kolíky, které dočasně drží univerzální spojku na místě, zatímco mechanik upevňuje upínací šrouby. Tato funkce handsfree zabraňuje sklouznutí spojky z hřídele během instalace, zkracuje dobu montáže a zvyšuje bezpečnost.

Abychom vyčíslili úsporu času, provedli jsme test instalace vedle sebe s pěti mechanikami. Instalace standardního konkurenčního univerzálního kloubu trvala v průměru 34 minut včetně mazání, označení zarovnání a šroubování. Instalace naší univerzální spojky trvala v průměru 14 minut. Tato úspora 20 minut na spojku se promítá do významného zvýšení produktivity údržby vozového parku nebo montážních linek. Naše továrna navíc poskytuje QR kód na každé krabici univerzální spojky, která odkazuje na 3D animovanou instalační příručku. To eliminuje potřebu hledat papírové manuály nebo odhadovat hodnoty točivého momentu. Průvodce přesně ukazuje, jak umístit svěrné šrouby a zkontrolovat správné úhlové fázování. U velkých projektů zahrnujících desítky spojek může náš návrh rychlé instalace zkrátit celkovou pracovní dobu až dvojnásobně. Naše univerzální spojka navíc používá standardní metrické nebo imperiální šestihranné šrouby, takže nejsou potřeba žádné speciální nástroje. Věříme, že zjednodušit instalaci není luxus, ale nutnost pro minimalizaci prostojů. Raydafon Technology Group Co., Limited stojí za každou spojkou s 30denní instalační podporou.

Jaké technické parametry definují snadno nastavitelnou univerzální spojku?

Zatímco všechny univerzální spojky nabízejí určitou kapacitu nesouososti, ne všechny jsou stejné. Snadnost instalace a vyrovnání přímo závisí na konkrétních technických parametrech, které musí inženýři před nákupem vyhodnotit. Na základě testovacích protokolů naší továrny mají následující parametry největší vliv na zjednodušení procesu ustavování. Poskytli jsme také referenční tabulku naší nejoblíbenější řady, která vám pomůže vybrat tu správnou univerzální spojku pro vaše stroje.

• Maximální statické úhlové vychýlení (stupně):Toto je maximální úhel mezi osami hřídele, který spojka může pojmout bez vazby. Pro snadné vyrovnání hledejte univerzální spojku, která umožňuje alespoň 5 stupňů. Naše řada pro vysoké zatížení umožňuje až 30 stupňů.
• Kapacita paralelního posunu (mm):Schopnost zvládnout paralelní nesouosost (posunuté, ale paralelní osy) je kritická při montáži předvrtaných zařízení. Hodnota 2 mm nebo více značně zjednodušuje instalaci.
• Axiální zdvih (mm):Teleskopické drážky umožňují nastavení délky bez řezných hřídelí. Naše univerzální spojka nabízí axiální zdvih až 60 mm, čímž se vyrovná s chybami při montáži bez přepracování.
• Konstrukce kruhu a svorky:Spojky s dělenými upínacími náboji se mnohem snadněji vyrovnávají než ty, které vyžadují uchycení stahovákem nebo tepelné smrštění. Ověřte rozsah upnutí a ujistěte se, že odpovídá vaší toleranci hřídele (+0,000 až -0,002 palce).
• Třída hmotnosti a vyvážení:Lehčí spojky s nízkou setrvačností se při montáži snadněji manipulují. Naše univerzální spojka používá vysoce pevný hliníkový bronz nebo legovanou ocel s optimalizovaným designem žeber pro snížení hmotnosti o 15 % bez obětování kapacity točivého momentu.

V následující tabulce jsou uvedeny parametry související se zarovnáním pro čtyři řady univerzálních spojek vyrobených společnostíRaydafon Technology Group Co., Limited. Všechny hodnoty jsou založeny na ISO 14691 a naší vlastní validaci.

*Doba instalace měřená pro 50HP motor do nastavení čerpadla vyškoleným technikem, včetně umístění spojky a utažení šroubů, ale bez instalace ochranného krytu.

Výběr správných parametrů není jen o pohodlí; má přímý dopad na dlouhodobou spolehlivost. Univerzální spojku s nedostatečnou kapacitou nesouososti bude stále obtížné vyrovnat a může způsobit předčasné selhání ložiska. Naše továrna doporučuje, abyste pro nové strojní instalace zvolili spojku s nejméně dvojnásobnou očekávanou nesouosostí. Pokud například vaše montážní tolerance navrhují maximální úhel 2 stupně, zvolte univerzální spojku dimenzovanou na 4 stupně nebo více. Tato odchylka zajišťuje, že i po usazení základu nebo tepelné roztažnosti bude spojka fungovat hladce. Raydafon Technology Group Co., Limited poskytuje bezplatnou technickou konzultaci pro přizpůsobení správné sady parametrů vašemu konkrétnímu uspořádání stroje. Zaměřením se na tyto měřitelné specifikace zajistíte, že univerzální spojka zjednoduší instalaci po celou dobu životnosti zařízení, nejen první den.

Jak lze zvládnout axiální a úhlové vychýlení bez speciálních nástrojů?

Jedním z nejvíce zastrašujících aspektů instalace strojů je vnímaná potřeba drahých laserových seřizovacích systémů nebo nastavení číselníkových indikátorů. Pokud však použijete univerzální spojku správné velikosti, stačí k dosažení dlouhé životnosti jednoduché metody vizuálního a spároměru. Naše továrna vyvinula třístupňový postup seřízení bez speciálních nástrojů, který úspěšně používají tisíce týmů údržby po celém světě. Zde je návod, jak zvládnout axiální i úhlové vychýlení pouze pomocí rovné hrany, sady spárových měrek a běžného metru.

• Krok 1 – Hrubé paralelní vyrovnání pomocí rovné hrany:Umístěte obrobenou rovnou hranu (nebo pevné kovové pravítko) přes dva náboje spojky nahoře, dole a po stranách. Upravte polohu zařízení, dokud se rovná hrana nedotkne rovnoměrně obou nábojů. Pro univerzální spojku je přijatelná odchylka mezery menší než 1 mm podél délky náboje. Toto hrubé vyrovnání trvá méně než 5 minut.
• Krok 2 – Kontrola úhlového vyrovnání pomocí spároměrů:Vložte spárovou měrku mezi čela spojky ve čtyřech kvadrantech (0, 90, 180, 270 stupňů). Maximální rozdíl v mezeře by neměl překročit 0,5 mm na 100 mm průměru spojky. Protože se univerzální spojka přizpůsobuje úhlovým chybám, nejedná se o kritickou toleranci; jde pouze o to, aby se zabránilo nadměrnému ohýbání hřídelí.
• Krok 3 – Axiální polohování:U teleskopických modelů Universal Coupling prodlužte drážkovanou část tak, aby byla spojka vystředěna ve svém rozsahu pohybu. Změřte vzdálenost mezi konci hřídele a zajistěte, aby při maximálním pohybu zařízení zůstalo alespoň 15 mm drážkového záběru. Nejsou potřeba žádné speciální nástroje; stačí jednoduchý metr.

Po dokončení těchto tří kroků utáhněte upínací šrouby nebo stavěcí šrouby podle specifikace utahovacího momentu dodané s vaší univerzální spojkou. Poté sestavu rukou otáčejte, abyste ucítili případné vázání. Pokud je otáčení plynulé, instalace je dokončena. Naproti tomu u tuhé spojky by stejná rychlá metoda pravděpodobně vedla k vibracím a předčasnému selhání. Naše továrna vyškolila servisní týmy, aby tento přístup bez použití nástrojů používali již více než deset let, a zpětná vazba je konzistentní: Univerzální spojka přeměňuje ustavování z vědy na jednoduchou rutinu.

Ale co dynamická nesouosost během provozu? Stroje se často na svém uložení posouvají v důsledku reakce točivého momentu nebo tepelné roztažnosti. Tuhá spojka by přenášela tyto síly do ložisek, zatímco univerzální spojka se jednoduše ohýbá. Proto se po počáteční instalaci stále doporučují pravidelné kontroly, ale jsou mnohem méně důležité. Doporučujeme zkontrolovat univerzální spojku každých 500 provozních hodin, zda nevykazuje známky úniku maziva nebo neobvyklého opotřebení. Pokud je zjištěna jakákoli menší nesouosost, lze šrouby svorky povolit, zařízení pošťouchnout a spojku znovu utáhnout za méně než 30 minut. Tato jednoduchost snižuje překážku správné údržby. Raydafon Technology Group Co., Limited nabízí laminovanou zarovnávací kartu, která se vejde do vaší sady nástrojů a shrnuje metodu tří kroků. Díky eliminaci potřeby laserů a číselníkových úchylkoměrů umožňuje naše univerzální spojka každému mechanikovi dosáhnout profesionálních výsledků ustavení na první pokus.

Často kladené otázky (FAQ)

Otázka 1: Může univerzální spojka kompenzovat paralelní odsazení i úhlové vyosení současně?

Odpověď: Ano, univerzální spojka se může současně přizpůsobit paralelnímu přesazení a úhlovému nesouososti, protože její křížová a ložisková sestava poskytuje dvě nezávislé osy otáčení. Když mají hnací a hnaný hřídel paralelní přesazení, spojka vytváří na každém třmenu malou úhlovou výchylku. Tento kombinovaný účinek je omezen maximálním pracovním úhlem spoje. Například naše řada univerzálních spojek umožňuje souběžné odsazení až 4 mm a úhlové vychýlení o 8 stupňů současně bez ztráty točivého momentu. Pokud je však offset příliš velký, může efektivní úhel překročit jmenovitou hodnotu spojky. Naše továrna poskytuje online kalkulačku nesouososti, která vám pomůže ověřit kombinované limity.

Otázka 2: Jak drážkovaná teleskopická univerzální spojka zjednodušuje axiální instalaci, když vzdálenost hřídelí není jistá?

Odpověď: Drážkované teleskopické univerzální spojky mají samčí a samičí drážkovanou část, která se axiálně posouvá. Pokud během instalace není vzdálenost mezi konci hřídelí přesně známa (např. po výměně motoru), technik jednoduše protáhne nebo stlačí spojku, aby se vešla do mezery. Drážkování přenáší krouticí moment a zároveň umožňuje volný axiální pohyb, což eliminuje potřebu řezat hřídele nebo přidávat rozpěrky. Univerzální spojka naší továrny obsahuje drážkování potažené nylonem, které zabraňuje korozi způsobené třením a zajišťuje hladké klouzání i po dlouhé době bez pohybu. Tato funkce je zvláště cenná u zemědělské techniky, kde často dochází ke změnám nářadí.

Otázka 3: Odstraňuje použití univerzální spojky potřebu pružných držáků nebo pryžových prvků v hnacím ústrojí?

Odpověď: Univerzální spojka se vyrovnává s nesouosostí výjimečně dobře, ale neposkytuje tlumení torzních vibrací jako pryžová nebo polyuretanová spojka. Pro aplikace s výraznými torzními impulsy (např. jednoválcové motory nebo pístové kompresory) doporučujeme kombinovat univerzální spojku se samostatným tlumičem vibrací. U většiny aplikací elektromotoru k čerpadlu nebo převodovce však kovová jehlová ložiska Universal Coupling dobře přenášejí čistý točivý moment bez vytváření vůle. Naše továrna nabízí verzi s kompozitním kotoučem univerzální spojky, která poskytuje omezenou torzní poddajnost. Kompletní analýzu hnacího ústrojí vám poskytne náš technický tým.

Otázka 4: Jaký je maximální doporučený montážní úhel pro univerzální spojku pro zajištění dlouhé životnosti ložiska?

Odpověď: Pro dosažení projektované životnosti 10 000 provozních hodin doporučujeme udržovat nepřetržitý provozní úhel pod 15 stupňů pro jednoduché univerzální spojky a pod 25 stupňů pro typy s dvojitým kardanem (CV). Montážní úhly nad tyto hodnoty budou stále fungovat, ale mohou úměrně snížit životnost ložisek. Například provoz při 20 stupních v jediné univerzální spojce může snížit životnost ložiska na 4 000 hodin. Naše továrna obsahuje tabulku faktoru přizpůsobení životnosti u každé zásilky Universal Coupling. Při montáži se vždy snažte o co nejmenší úhel, ale nebojte se o dosažení nulového úhlu – to je krása kardanového kloubu.

Otázka 5: Jak zjistím, zda je moje instalace univerzální spojky příliš nesouosá, dokonce i pro kapacitu spojky?

Odpověď: Během instalace existují tři varovné známky nadměrného vychýlení: zaprvé nemůžete univerzální spojku zcela nasunout na obě hřídele bez použití síly; za druhé, když otáčíte sestavou rukou, cítíte zřetelné těsné místo jednou za otáčku; za třetí, zdá se, že upínací šrouby mají problém udržet vyrovnání. Pokud si všimnete některého z nich, znovu změřte úhlové a odsazené vychýlení pomocí pravítka a úhloměru. Pokud hodnoty překračují naše hodnocení v tabulce produktů, musíte přemístit zařízení nebo použít univerzální spojku větší série. Společnost Raydafon Technology Group Co., Limited poskytuje bezplatnou technickou podporu pro diagnostiku problémů s instalací prostřednictvím kontroly fotografií nebo videa, což zajišťuje, že nikdy neuhodnete cestu přes zarovnání.

Závěr: Zjednodušte si další instalaci pomocí naší univerzální spojky

Instalace a vyrovnání strojů již nemusí být časově náročné, drahé nebo frustrující. Jak jsme podrobně uvedli, vysoce kvalitní univerzální spojka od společnosti Raydafon Technology Group Co., Limited přímo řeší hlavní problémy nesouososti hřídele. Díky eliminaci potřeby přesných laserových nástrojů, zkrácení doby instalace o více než polovinu a poskytnutí shovívavé axiální a úhlové kapacity umožňuje naše univerzální spojka vašemu týmu údržby dosáhnout spolehlivého výkonu hnacího ústrojí hned na první pokus. Ať už zakládáte novou výrobní linku, dovybavujete zavlažovací čerpadlo nebo udržujete flotilu harvestorů, principy zjednodušeného vyrovnání platí univerzálně.

Jste připraveni změnit proces instalace?Kontaktujte Raydafon Technology Group Co., Limited ještě dnespro bezplatnou konzultaci velikosti. Naše továrna může odeslat standardní modely univerzálních spojek do 24 hodin a také nabízíme vlastní délky drážek a povlaky odolné proti korozi pro drsná prostředí. Každý nákup spojky zahrnuje našeho rychlého průvodce seřízením a doživotní technickou podporu. Nenechte komplikované postupy zarovnání zdržovat vaše projekty. Vyžádejte si cenovou nabídku nebo technický vzorek nyní a zažijte rozdíl, který přináší skutečné zjednodušení.
