Univerzální kloubová spojka SWP-G Super Short Flex

Univerzální kloubová spojka SWP-G Super Short Flex

Univerzální kloubová spojka SWP-G Super Short Flex od Raydafonu je přesně to, co hledáte. Je vyroben speciálně pro tato kompaktní zařízení, kde záleží na každém centimetru, aniž byste šetřili na výkonu, který potřebujete.


Spojka s vysokým točivým momentem pro stísněné prostory a těžké stroje

Když stavební stroje nebo zemědělské kombajny potřebují aspojka univerzálního kloubuRaydafon SWP-G, který se hodí do stísněných prostor, ale přesto poskytuje velký točivý moment, je pro tuto práci stvořen. Super krátká konstrukce, flexibilní prvek a točivý moment až 224 kN·m — žádný kompromis ve výkonu.

225–350mm

Gyrační průměr

224kN·m

Maximální točivý moment

5°

Úhlová nesouosost

ISO 9001

Standard kvality

Kompaktní výkon

Super krátký, vytvořený pro těsné montáže

„Superkrátký“ design není jen označení – vtěsná se do úzkých míst, kam se jiné spojky nedostanou. Průměr otáčení 225 mm až 350 mm se hodí pro středně velké těžké vybavení.

Jako krátká flex spojka univerzálního kloubu zvládá až 5 stupňů úhlového vychýlení při přenášení točivého momentu až 224 kN·m. Vestavěný pružný prvek absorbuje otřesy a vibrace, takže ostatní díly nesnesou opotřebení.

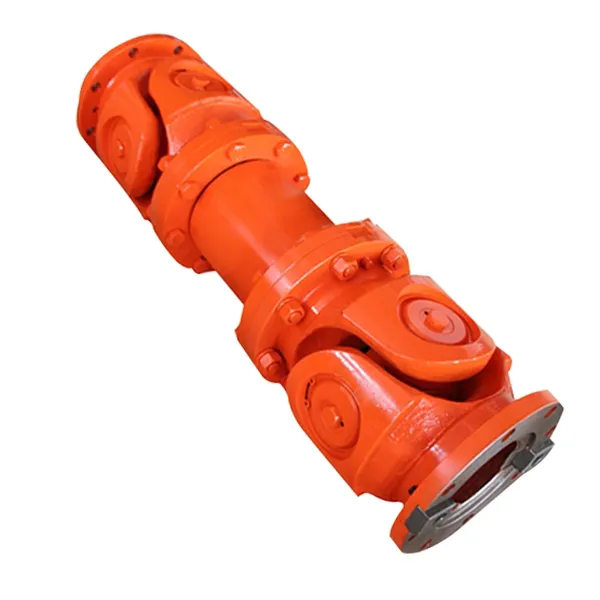

Raydafon SWP-G super short flex type universal joint coupling

Specifikace produktu

Pět standardních modelů od SWP225G do SWP350G. Točivý moment se pohybuje od 56 kN·m do 224 kN·m. Vlastní velikosti dostupné na vyžádání.

Model D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Poznámka: příklad značení — průměr kroužení D=315 mm, délka montáže L=620 mm, typ G krátký bez ohebného typu: spojka SWP315GX620.

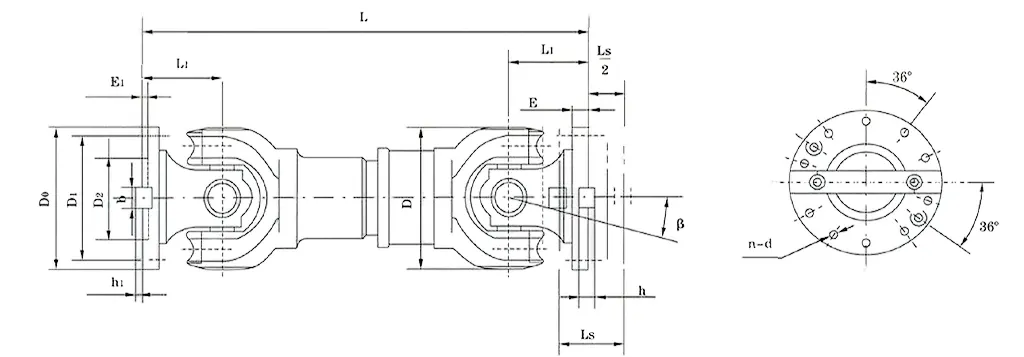

SWP-G coupling dimension drawing

Aplikace produktu

Vyrobeno pro těsná místa, kde potřebujete flexibilitu a výkon. Efektivně přenáší točivý moment v prostorech bez prostoru pro objemné díly, i když hřídele nejsou dokonale vyrovnány.

Stavební zařízení

Bagry a nakladače mají těsný prostor, kde se díly třou těsně vedle sebe. SWP-G přesně zapadne, pohltí vibrace a zvládne neustálý pohyb.

Zemědělské stroje

Traktory orající nerovná pole a kombajny na nerovném terénu. Přizpůsobuje se úhlovému vychýlení při práci v terénu a snižuje opotřebení.

Námořní nastavení

Těsné motorové prostory na lodích. Konstrukce odolná proti korozi zvládá slanou vodu a dynamické zatížení od vln a pohonu.

Obnovitelná energie

Větrné turbíny a solární sledovače potřebují přesné ovládání v omezených prostorech. Vysoký točivý moment s malou vůlí a nízkou údržbou.

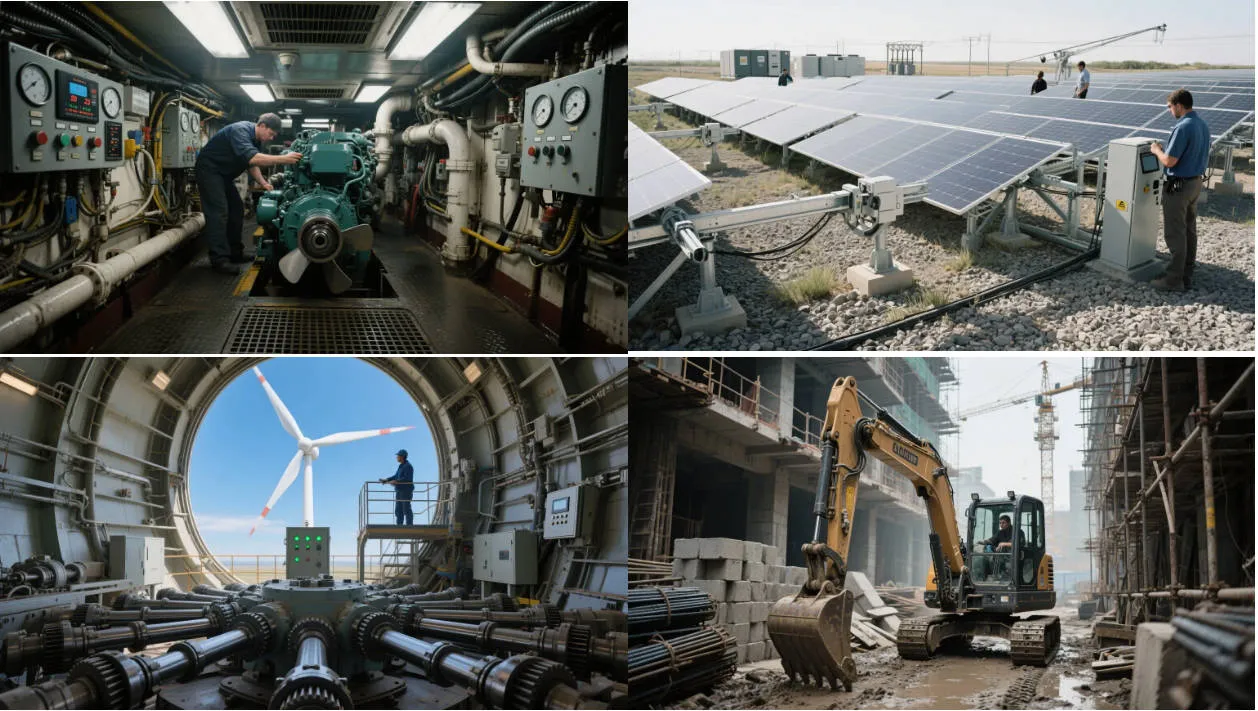

SWP-G coupling applications

Vlastnosti produktu

Kompaktní konstrukce, vysoký točivý moment, trvanlivé materiály a odolnost proti korozi – navrženy pro nepřetržitý provoz v náročných prostředích.

Ohebný prvek s vysokým točivým momentem

Pokročilé ohebné prvky zvládají velké úhlové nesouososti bez kompromisů ve výkonu. Ideální pro dynamická prostředí, kde se hřídele posouvají.

Odolné materiály

Vysokopevnostní ocelové a bronzové komponenty odolávají opotřebení a únavě při nepřetržitém provozu. Pohlcuje otřesy, aby byl přenos energie stabilní.

Rychlá instalace

Šroubové nebo zalícované spoje se rychle připevňují a zkracují dobu údržby. Dobře zvládá axiální pohyby – nedochází k prokluzování nebo špatnému lícování při posunu dílů.

Odolnost proti korozi

Ochranné nátěry odolají slané vodě a drsnému prostředí. Funguje skvěle jako námořní univerzální kloubová spojka pro pohonné systémy.

SWP-G coupling features

Jak to funguje

Flexibilní přenos točivého momentu — most mezi hřídeli, který se může trochu pohnout, aniž by došlo k přerušení spojení.

Vstupní hřídel se točí Vstupní hřídel se otáčí a pohybuje pružným prvkem.
Ohebný prvek se ohýbá Elastomerové prvky zvládají úhlové, axiální a radiální posuny bez plýtvání energií.
Točivý moment se přenáší na výstupní hřídel Pružný prvek přenáší točivý moment na výstupní hřídel tím, že se dostatečně ohýbá – žádné trhnutí, žádné náhlé zastavení.
Vibrace absorbovány V mořském prostředí nebo v nerovném terénu flex konstrukce absorbuje vibrace a otřesy a prodlužuje životnost.

Zákaznické recenze

Zpětná vazba od inženýrů a týmů údržby používajících SWP-G ve výrobě.

⭐⭐⭐⭐⭐

"Je to těžké, zvládá úkoly s vysokým točivým momentem, aniž by se zapotil. Po měsících běhu jsme sotva viděli žádné opotřebení."

Li Jian – hlavní inženýr, Shanghai Industrial Equipment

⭐⭐⭐⭐⭐

"Vyměnili jsme naše staré, objemné spojky. Přenos výkonu je hladký a stabilní a náklady na údržbu klesly."

Emily Walker – technický ředitel, New York Manufacturing Solutions

⭐⭐⭐⭐⭐

"Malá velikost se hodí do našich úzkých sestav a flexibilní design zajišťuje hladký provoz. Méně starostí s údržbou."

Andrea Rossi — provozní manažer, Milan Engineering

⭐⭐⭐⭐⭐

"Dokonce i při velkém zatížení zůstává výkon konzistentní. Efektivita naší výrobní linky je nyní výrazně vyšší."

Jean-Claude Lefevre – vedoucí údržby, Lyon Mechanical Works

Raydafon universal joint coupling factory

Potřebujete pro své zařízení spojku SWP-G?

Pošlete nám svůj průměr otáčení, požadavek na krouticí moment, délku instalace a aplikaci. Náš tým potvrdí správný model a poskytne řešení na míru.

Odeslat dotaz Zobrazit sortiment

Odeslat dotaz
Kontaktní informace
V případě dotazů na hydraulické válce, převodovky, vývodové hřídele nebo ceník nám zanechte svůj e-mail a my se vám do 24 hodin ozveme.
