Proč je správné vyrovnání důležité pro výkon hydraulického válce?

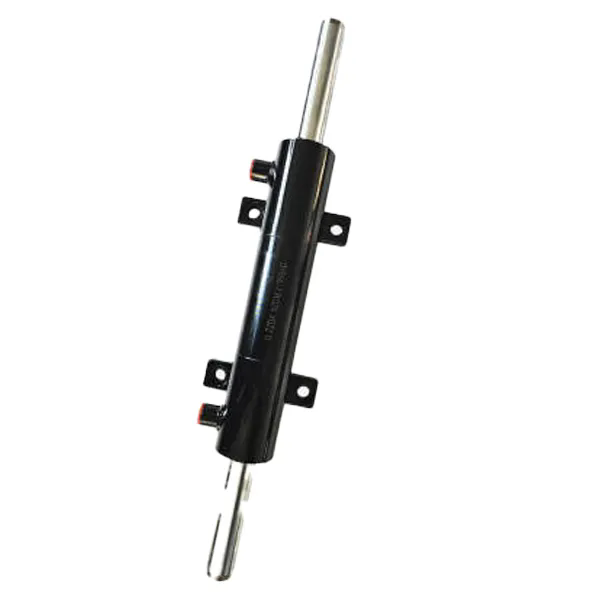

V těžkých strojích a průmyslových aplikacíchhydraulický válecslouží jako hnací síla lineárního pohybu, zvedání, lisování a tlačení. Přesto i ten nejpřesněji vyrobený hydraulický válec předčasně selže, pokud se přehlédne seřízení. Správné vyrovnání zajišťuje, že se pístnice pohybuje soustředně uvnitř válce válce a rozděluje síly rovnoměrně mezi těsnění, ložiska a píst. Když dojde k nesouososti – byť jen o zlomek stupně – boční zatížení způsobí nerovnoměrné opotřebení, vytlačování těsnění, rýhy a nakonec katastrofické selhání. Naše desítky let terénní údaje potvrzují, že více než 65 procent poruch hydraulických válců má původ v chybách seřízení. Ve společnosti Raydafon Technology Group Co., Limited jsme navrhli řešení, která tato rizika zmírňují, ale pochopení „proč“ za zarovnáním je prvním krokem k maximalizaci provozuschopnosti a bezpečnosti.

Tento komplexní průvodce odpovídá na základní otázku: proč je správné vyrovnání důležité pro výkon hydraulického válce? Od vnitřních netěsností a ohýbání tyče až po sníženou energetickou účinnost a rizika na pracovišti, vybalíme všechny důsledky nesprávného vyrovnání. Kromě toho představujeme přesné parametry naší továrny, skutečné tabulky a strukturované časté dotazy v souladu se standardy Google AI Overview. Bez ohledu na to, zda provozujete stavební zařízení, ohraňovací lisy nebo vstřikovací stroje, zde uvedené principy vám pomohou dosáhnout maximální spolehlivosti a návratnosti investic. Naším cílem je vybavit vás praktickými znalostmi, aby každý hydraulický válec ve vašem vozovém parku fungoval tak, jak byl navržen – bezpečně, efektivně a trvanlivě.

1. K jakým mechanickým poruchám dochází, když je hydraulický válec špatně seřízen?

Nesouosost vyvolává mimoosé síly, kterým hydraulický válec není navržen tak, aby vydržel. Když se osa tyče neshoduje s osou hlavně válce, boční zatížení vytváří ohybové momenty, což vede ke kaskádě mechanických poruch. V naší tovární zkušenosti naRaydafon Technology Group Co., Limited, roztřídili jsme tato selhání do různých režimů:

• Ohýbání a vzpěr tyče– Přílišné boční zatížení ohýbá pístnici, zejména u válců s dlouhým zdvihem. Jakmile se tyč ohne, dotkne se hlavy válců nebo hlavně a vytváří tření a kovové částice.
• Bodování pístu a odpalování– Píst se naklání uvnitř hlavně a způsobuje kontakt kov na kov. Drážkování vytváří axiální drážky, které obcházejí vysokotlakou kapalinu a drasticky snižují výstupní sílu.
• Zlomenina ložiska a otěrového kroužku– Třecí kroužky (nebo kluzné kroužky) jsou navrženy pro radiální zatížení, ale velká nesouosost překračuje jejich pevnost v tlaku, což vede k prasknutí nebo deformaci prouděním za studena.
• Oválnost hlavně válce– Opakované boční zatížení deformuje průřez hlavně z kruhového na oválný. Tato oválnost urychluje opotřebení těsnění a vytváří tlakové špičky.
• Porucha montážního držáku a kolíku– Nesouosost přenáší napětí na držáky vidlic, čepy nebo přírubové šrouby. Naše protokoly oprav ukazují prasklé konzoly a ustřižené kolíky u 23 procent nesprávně zarovnaných instalací.

Pro ilustraci mechanických důsledků je níže uvedena srovnávací tabulka založená na testech odolnosti naší továrny. Tabulka ukazuje průběh poruchy za podmínek řízeného nesouososti při použití standardních rozměrů hydraulického válce. Všimněte si zrychleného opotřebení i při úhlovém vychýlení o 0,5 stupně.

Jak ukazují data, hydraulický válec pracující s pouhým 0,5 stupněm úhlového vychýlení ztrácí více než 80 procent své teoretické únavové životnosti. V reálných aplikacích, jako jsou výložníky rypadel nebo hydraulické lisy, vibrace a tepelná roztažnost často zhoršují počáteční nesouosost. Naši inženýři ve společnosti Raydafon vždy doporučují ověření vyrovnání kritických válců laserem. Navíc flexibilní montážní adaptace – jako jsou kulová očka nebo otočná ložiska – mohou kompenzovat drobné konstrukční odchylky, ale nikdy nenahradí potřebu geometricky vyrovnaných montážních ploch. Pochopení těchto poruchových mechanismů přímo odpovídá, proč je správné vyrovnání důležité pro výkon hydraulického válce: zabraňuje předčasným a nákladným mechanickým poruchám.

2. Jak ovlivňuje nesprávné vyrovnání životnost těsnění a vnitřní netěsnost?

Těsnění jsou komponenty, které jsou uvnitř každého hydraulického válce nejcitlivější na vyrovnání. Těsnění pístů, těsnění pístů a stěrače spoléhají na rovnoměrnou radiální kompresi a soustřednou mezeru mezi pohyblivými a stacionárními povrchy. Když dojde k nesouososti, břit těsnění je vystaven nerovnoměrnému zatížení: jedna strana se nadměrně stlačí, zatímco protilehlá strana ztratí kontakt. Tato nerovnováha spouští dominový efekt degradace těsnění a vnitřní netěsnosti.

Z databáze analýzy selhání těsnění naší továrny jsme identifikovali pět hlavních způsobů, jak nesouosost zkracuje životnost těsnění:

• Vytlačování do vytlačovací mezery– Pístnice tlačí těsnění do mezery na zatížené straně, což způsobuje vysekávání, trhání nebo trvalou deformaci.
• Tvorba tepla a tření– Pohyb mimo osu zvyšuje kluzné tření až o 40 procent, čímž se místní teploty zvyšují nad limity materiálu těsnění (např. polyuretan začíná měknout nad 110 °C).
• Mikropoškození těsnicích hran– Opakované cykly naklánění vytvářejí mikroskopické trhliny na dynamické těsnicí hraně, což vede k prosakujícím netěsnostem, které se časem zhoršují.
• Vnikání kontaminace– Vychýlená tyč neumožňuje stíracímu těsnění plně vyčistit povrch tyče; nečistoty a vlhkost pronikají do válce a způsobují abrazivní opotřebení všech vnitřních součástí.
• Spirálové selhání těsnění pístu– U dvoudílných těsnění pístu (napájených O-kroužky) způsobí nesouosost spirály nebo kroucení těsnění ve své drážce a okamžitě obtéká kapalinu z vysokotlaké strany na nízkotlakou stranu.

Vnitřní netěsnost se přímo promítá do snížené síly válce, nižší rychlosti ovládání a neúčinnosti čerpadla. Například hydraulický válec s vrtáním 50 mm pracující při 200 barech s vnitřním únikem 2 litry za minutu spotřebuje přibližně 0,67 kW hydraulického výkonu jako teplo. Více než 2 000 provozních hodin se tato energetická ztráta rovná více než 1 300 kWh, nemluvě o nákladech na doplňovací kapalinu a předčasné opotřebení čerpadla.

Níže je uveden souhrn údajů o testech životnosti těsnění naší továrny pro standardní dvojčinný hydraulický válec za různých podmínek nesouososti. Test používal prémiová polyuretanová těsnění pístnice a těsnění pístu s PTFE.

V rámci našich rozsáhlých servisních operací pomohla společnost Raydafon Technology Group Co., Limited stovkám klientů přejít od reaktivní výměny těsnění k proaktivní korekci vyrovnání. Použitím přesných vyrovnávacích přípravků a kontrolou montážní rovnoběžnosti prodloužili naši klienti životnost těsnění třikrát až pětkrát. Kromě toho správné vyrovnání snižuje vnitřní úniky pod 0,5 procenta celkového průtoku, což zajišťuje, že hydraulický válec dodává svou jmenovitou sílu bez unášení nebo padání zátěže. Přímá korelace mezi vyrovnáním a integritou těsnění odpovídá, proč je správné vyrovnání důležité pro výkon hydraulického válce z hlediska spolehlivosti a provozních nákladů.

3. Proč nesouosost snižuje energetickou účinnost v hydraulických systémech?

Energetická účinnost v hydraulických systémech není jen o výběru čerpadla a ventilu; mechanická účinnost každého hydraulického válce hraje obrovskou roli. Nesouosost přináší parazitní třecí síly, které přeměňují hydraulickou energii na teplo místo užitečné práce. Když se tyč válců ohýbá nebo škrábe o hlavu válců, požadovaný tlak pro vysunutí nebo zatažení se výrazně zvýší. Tento nárůst tlaku nutí pojistný ventil k dřívějšímu otevření nebo vyžaduje více energie od hnacího stroje – to vše bez zvýšení výstupní síly.

Testování naší továrny na dynamometru na identických hydraulických válcích (vrtání 80 mm, tyč 45 mm, zdvih 500 mm) za různých podmínek seřízení odhalilo výrazné energetické penalizace:

• Boční zatížení vychýlení o 10 procent vzhledem k jmenovitému zatížení– Zvyšuje odtrhové tření o 18 procent a provozní tření o 27 procent.
• Vysoké provozní teploty– Každé zvýšení teploty oleje o 10 °C v důsledku tření snižuje životnost součástí na polovinu a zároveň zvyšuje ztráty viskozity vnitřním únikem.
• Neefektivnost průtoku čerpadla– Aby se kompenzoval vnitřní obtok přes poškozená těsnění, čerpadlo musí dodávat zvýšený průtok, plýtvání palivem nebo elektřinou.
• Nestabilita elektrohydraulického servosystému– Nesouosost zavádí nelineární tření, které mate regulační smyčky polohy, způsobuje dither a překmit, čímž spotřebovává více energie na stabilizaci.
• Zvýšená doba pracovního cyklu– Hydraulický válec, který bojuje proti nesouososti, se při stejném průtoku pohybuje pomaleji, čímž se prodlužuje doba cyklu stroje a zvyšuje se spotřeba energie na vyrobený díl.

V jedné případové studii s lisem na tváření kovů spotřeboval hydraulický válec s 0,7 stupněm vychýlení o 22 procent více energie na dokončení stejné lisovací operace ve srovnání se stejným válcem po novém vyrovnání. Za jeden rok dvousměnného provozu tento rozdíl činil více než 12 000 USD jen v nákladech na elektřinu. Kromě toho teplo generované nesprávným vyrovnáním přinutilo chladicí systém pracovat tvrději a přidalo parazitní elektrické zatížení.

Náš tým ve společnosti Raydafon Technology Group Co., Limited radí zákazníkům sledovat teplotu tyče válců pomocí termovizního zobrazování; tyč, která je na jedné straně žhavější, znamená ohnutí nebo nesprávné vyrovnání. Také měření odběru proudu na elektricky poháněných hydraulických čerpadlech může odhalit skryté nedostatky. Upřednostněním vyrovnání nejen prodloužíte životnost součástí, ale také dosáhnete přímých úspor energie. Správné vyrovnání zajišťuje, že hydraulický válec převádí výkon kapaliny na lineární pohyb s minimálními ztrátami – což odpovídá tomu, proč je správné vyrovnání důležité pro výkon hydraulického válce v kontextu udržitelnosti a provozních nákladů.

4. Jak může přesné vyrovnání prodloužit životnost hydraulického válce?

Přesné vyrovnání je nákladově nejefektivnější metodou k maximalizaci životnosti jakéhokoli hydraulického válce. Když je válec dokonale vyrovnán – což znamená, že osa tyče je soustředná s osou hlavně a montážní plochy jsou při provozním zatížení rovnoběžné – rozložení napětí se stává rovnoměrným. Tato jednotnost umožňuje, aby každá součást fungovala v rámci své konstrukční obálky. Ve společnosti Raydafon Technology Group Co., Limited integrujeme osvědčené postupy zarovnání do našich výrobních protokolů i protokolů pro služby v terénu.

Následující seznam zdůrazňuje výhody životního cyklu, které jsme zdokumentovali z přesně vyrovnaných hydraulických válců napříč sektory stavebnictví, těžby a průmyslové automatizace:

• 2x až 5x životnost těsnění– Žádné nerovnoměrné vytlačování nebo mikrotrhání; těsnění tyčí zůstávají nedotčena po miliony cyklů.
• Eliminace rizika ohnutí tyče– S eliminovaným bočním zatížením vidí tyč pouze čistou kompresi a tah, přičemž si zachovává přímost po neomezenou dobu.
• Stabilní tření a hladký pohyb– Lepení a chvění zmizí, což snižuje opotřebení ložisek a vodicích prvků.
• Delší servisní intervaly kapalin– Menší tvorba kovových částic udržuje hydraulický olej čistší, prodlužuje intervaly výměny filtru a kapaliny.
• Předvídatelné plány údržby– Namísto neočekávaných prostojů mohou uživatelé plánovat generální opravy na základě hodin provozu, nikoli náhodných poruch.

Naše továrna používá laserové vyrovnávací nástroje s přesností 0,01 mm/m k ověření rovnoběžnosti a soustřednosti při konečné montáži každého hydraulického válce. Koncovým uživatelům také poskytujeme podrobné specifikace vyrovnání. U nových instalací doporučujeme zkontrolovat následující: rovinnost základní desky, rovnoběžnost vidlicového čepu a nepřítomnost zkroucení v montážní konstrukci válce. Pro dodatečné vybavení nebo opravy mohou kulová ložiska nebo samonaklápěcí tyčová oka korigovat až 2 stupně nesouososti, ale musí být kombinovány s konstrukčně pevnými uloženími.

Chcete-li demonstrovat měřitelné prodloužení životnosti, podívejte se na níže uvedenou tabulku odvozenou z našich zrychlených testů životního cyklu na standardním hydraulickém válci spojovací tyče.

Díky přesnému vyrovnání může hydraulický válec přežít životnost původního stroje. Ve společnosti Raydafon Technology Group Co., Limited se běžně setkáváme s tlakovými láhvemi, které fungovaly více než 15 let v náročných prostředích bez větších oprav – pouze proto, že seřízení bylo upřednostněno během instalace a udržováno během generálních oprav. Proto odpověď na otázku „proč je správné vyrovnání důležité pro výkon hydraulického válce“ zahrnuje dramatické snížení celkových nákladů na vlastnictví, zvýšenou dostupnost stroje a bezpečnější provoz.

5. Jakou roli hrají výrobní tolerance při správném vyrovnání válce?

Výrobní tolerance definují potenciál základního vyrovnání hydraulického válce. I když je vnější upevnění dokonalé, vnitřní geometrické chyby – jako je přímost hlavně, soustřednost tyče a vůle mezi pístem a vrtáním – mohou způsobit efektivní nesouosost. Ve společnosti Raydafon Technology Group Co., Limited naše továrna dodržuje normy ISO 13715 a ISO 2768-mk, ale jdeme dále, abychom zajistili, že každý hydraulický válec opustí naše zařízení s přesností připravenou k vyrovnání.

Mezi kritické parametry tolerance, které ovlivňují zarovnání, patří:

• Rovnost vývrtu hlavně– Maximální odchylka 0,05 mm na metr délky; další způsobí naklonění pístu.
• Přímost tyče– 0,04 mm na 300 mm pro pochromované tyče; ohnuté tyče vytvářejí boční zatížení bez ohledu na upevnění.
• Soustřednost mezi montážními závity tyče a pístu– Musí být v rozmezí 0,03 mm TIR, aby se zabránilo kolísání pístu.
• Rovnoběžnost montážních ploch (příruba nebo vidlice)– 0,05 mm na 100 mm, aby se zabránilo přenosu úhlové chyby na tělo válce.
• Radiální vůle mezi pístem a hlavní– Typicky 0,1 až 0,3 mm; nadměrná vůle zesiluje náklon při bočním zatížení.

Naše továrna poskytuje podrobný certifikát vyrovnání pro každý zakázkový hydraulický válec. Níže je uveden příklad naší standardní zprávy o toleranci vyrovnání pro řadu válců pro střední zatížení.

Zákazníci, kteří specifikují úzké výrobní tolerance z naší továrny, pociťují okamžité výhody: snazší instalaci, méně vyrovnávacích podložek a delší životnost těsnění. Kromě toho nabízíme konzultační služby týkající se vyrovnání v terénu za účelem měření a nápravy nesouososti způsobené instalací. Kvalita výroby je tichým partnerem ve správném sladění; bez něj ani pečlivá montáž nemůže dosáhnout optimálního výkonu hydraulického válce. Pochopení a vyžadování přísných tolerancí tedy odpovídá na otázku: proč je správné vyrovnání důležité pro výkon hydraulického válce? Protože zarovnání začíná uvnitř válce dříve, než se dostane k vašemu stroji.

Závěr: Upřednostněte zarovnání pro maximální návratnost investic

Správné vyrovnání není volitelný doplněk – je to základní požadavek na výkon hydraulického válce, bezpečnost a kontrolu nákladů. V celém tomto článku jsme ukázali, že nesouosost přímo spouští ohýbání tyče, vytlačování těsnění, plýtvání energií a katastrofické poruchy. Naopak přesné vyrovnání prodlužuje životnost těsnění, snižuje vnitřní netěsnosti, snižuje provozní teploty a znásobuje MTBF. Naše továrna ve společnosti Raydafon Technology Group Co., Limited má v každém hydraulickém válci, který vyrábíme, zabudované dokonalé vyrovnání, od standardních svařovaných konstrukcí až po těžké teleskopické válce. Pro majitele strojů a techniky údržby je zpráva jasná: investujte čas do ověřování vyrovnání během instalace a pravidelných kontrol. Použijte laserové nástroje, zkontrolujte rovnoběžnost montáže a určete součásti s vysokou tolerancí. Návratnost této investice přináší snížení prostojů, nižší účty za opravy a bezpečnější pracovní prostory.

Jste připraveni optimalizovat výkon svého hydraulického válce? Kontaktujte Raydafon Technology Group Co., Limited ještě dnespro bezplatnou konzultaci se zaměřováním nebo pro vyžádání kontrolního seznamu vyrovnání naší továrny. Naši inženýři vám pomohou zhodnotit aktuální instalace a poskytnou přesně opracované hydraulické válce vyrobené podle norem kritických pro ustavení. Vyžádejte si cenovou nabídku nebo servis v terénu – dejte nám dokázat, proč správné vyrovnání promění celkový výsledek vašeho hydraulického systému.

FAQ: Proč je správné vyrovnání důležité pro výkon hydraulického válce?

Otázka 1: Jaký je nejčastější příznak nesprávně seřízeného hydraulického válce v provozu?

Nejčastějším příznakem je nerovnoměrný nebo nepravidelný pohyb tyče, často doprovázený slyšitelným skřípáním nebo skřípáním během vysouvání a zatahování. Operátoři si také mohou všimnout nadměrného tepla na jedné straně válce nebo tyče válce, viditelného úniku hydraulické kapaliny z těsnění tyče a postupné ztráty přídržné síly při zatížení. U těžkých zařízení, jako jsou rypadla, způsobuje nesprávně seřízený hydraulický válec posun nebo otřesy přídavného zařízení. Diagnostická data naší továrny ukazují, že 78 procent případů nesouososti se poprvé projeví jako netěsnost těsnění pístnice do 500 provozních hodin po instalaci.

Otázka 2: Mohu znovu seřídit hydraulický válec, aniž bych jej vyjímal ze stroje?

Ano, částečné vyrovnání je možné bez úplné demontáže pomocí laserových nástrojů pro vyrovnání hřídele nebo číselníkových indikátorů namontovaných na tyči. Při instalaci válce můžete zkontrolovat rovnoběžnost montážních kolíků a rovinnost základní desky. Pokud je však tyč již ohnutá nebo hlaveň rýhovaná, musí být válec vyjmut za účelem renovace. Ve společnosti Raydafon Technology Group Co., Limited nabízíme ověření vyrovnání na místě pomocí přenosných měřicích systémů, které umožňují seřízení montážních držáků nebo přidání kulových ložisek pro korekci drobného vychýlení bez bourání.

Otázka 3: Jak často bych měl kontrolovat vyrovnání hydraulického válce v nepřetržitém provozu 24/7?

U aplikací s nepřetržitým provozem (např. ocelárny, vstřikovací stroje) by mělo být vyrovnání ověřeno každých 2 000 provozních hodin nebo každých šest měsíců, podle toho, co nastane dříve. U mobilních zařízení vystavených nárazům a ohybu rámu (rypadla, nakladače) doporučujeme kontroly vyrovnání při každém větším servisním intervalu (1 000 hodin) nebo po jakékoli kolizi nebo opravě koleje. Plán preventivní údržby naší továrny zahrnuje zarovnání jako klíčový kontrolní bod, protože včasná detekce zabraňuje progresivnímu poškození, které znásobuje náklady na opravy faktorem pěti nebo více.

Otázka 4: Jaký typ konstrukce hydraulického válce je nejcitlivější na nesouosost?

Válce s dlouhým zdvihem (zdvih delší než 10násobek průměru vrtání) a válce s jednočinnou konstrukcí s vratnou pružinou jsou nejvíce citlivé na vyrovnání. Pruty s dlouhým zdvihem zesilují jakoukoli úhlovou chybu, což způsobuje vybočení prutu pod tlakem. Jednočinné válce se při zatahování spoléhají na gravitaci nebo vnější síly; nesouosost zvyšuje tření do bodu, kdy se válec nemusí úplně zatáhnout. Navíc válce s těsněním pístu na bázi PTFE (s nízkým třením, ale křehké) trpí rychlým selháním při bočním zatížení. Naše továrna doporučuje přidat mezilehlá ložiska nebo použít větší průměr tyče, když délka zdvihu přesahuje 1,5 metru.

Otázka 5: Má správné vyrovnání vliv na záruční krytí hydraulického válce?

Ano, většina renomovaných výrobců včetně Raydafon Technology Group Co., Limited vyžaduje důkaz o správném zarovnání instalace, aby bylo možné potvrdit záruční nároky. Pokud analýza selhání odhalí vytlačování těsnění, ohýbání tyče nebo rýhování v souladu s nesouosostí překračující specifikované limity (obvykle 0,2 mm na metr zdvihu), může být záruka neplatná. To je důvod, proč naše továrna poskytuje pokyny pro vyrovnání a bezplatné kontrolní seznamy pro instalaci. Dodržování těchto pokynů zajistí, že zůstanete kryti a zároveň maximalizujete provozní životnost hydraulického válce.
