Nylonová čelní ozubená kola

Raydafon vyrábí zakázková nylonová čelní ozubená kola v PA66, POM, UHMWPE, ABS, PTFE, PPS a PEEK ve své vlastní továrně v Ningbo v Číně. Moduly běží od M1 do M12 a dále, přesné třídy od DIN6 do DIN9, vyráběné podle ISO, DIN, ANSI, JIS, BS nebo vlastní výkres. Vlákny vyztužený PA66 poskytuje zhruba o 60 % delší životnost než standardní nylon a ozubená kola jsou samomazná – žádný mazací bod, tišší chod a zlomek hmotnosti kovu. Prototypy mohou být obrobeny před nasazením nástrojů a poté přesunuty do lisování pro objem. Dodací lhůta vzorku je 20 pracovních dnů, hromadné 25 dnů, platba T/T nebo L/C, ceny vzorků od 2 USD do 100 USD v závislosti na velikosti a materiálu. Typická použití zahrnují automatické řídicí stroje, manipulaci s polovodiči, lékařské vybavení, solární sledovače, obráběcí stroje a parkovací systémy. Pošlete svůj výkres nebo vzorek pro cenovou nabídku do 24 hodin.

Nylonová čelní ozubená kola — zakázkově lisovaná a obrobená, M1 až M12

Raydafon vyrábí nylonová čelní ozubená kola v PA, POM, UHMWPE, ABS, PTFE, PPS a PEEK pro pohony, které vyžadují tichý chod a žádné mazání. Moduly od M1 do M12 (a dále), přesnost podle DIN6–DIN9, normy podle ISO, DIN, ANSI, JIS a BS, vyrobené podle výkresu nebo reverzní inženýrství z vašeho vzorku.

Rozsah modulů
M1 – M12+
Materiály
PA / POM / PEEK…
Přesná třída
DIN6 – DIN9
Ukázka dodací lhůty
20 pracovních dnů
Hromadná dodací lhůta
25 dní
Platební podmínky
T/T, L/C

Zakázková nylonová čelní ozubená kola – výrobce a dodavatel v Číně

Raydafon vyrábí nylonová čelní ozubená kola na zakázku ve své vlastní dílně v Ningbo v Číně pro výrobce OEM, kteří potřebují specifický počet zubů, vrtání, náboj nebo materiál spíše než katalogový díl. Pošlete rozměrový nákres nebo vzorek ozubeného kola a my je buď vyřízneme nebo vylisujeme, aby odpovídaly, v kvalitě polymeru, která vyhovuje vašemu zatížení, rychlosti a prostředí. Protože se zabýváme jak lisováním, tak obráběním, stejný projekt může začít s obrobeným prototypem a přejít k lisovanému výrobnímu dílu, jakmile je geometrie opravena – což odstraňuje riziko nástroje z vašich prvních vzorků.

Typickými kupujícími jsou stavitelé automatických montážních a řídicích strojů, zařízení pro manipulaci s polovodiči, lékařských přístrojů, obráběcích strojů, parkovacích systémů a přepravních zařízení, kde samomazná převodovka odstraňuje mazací místo z plánu údržby. Pokud potřebujete rodinu plastových ozubených kol spíše než samotné čelní ozubené kolo, podívejte se na celýplastová převodovkarozsah; pokud clo přesahuje polymer, kovčelní ozubené kolopokrývá to linka ze stejné továrny.

Specifikace a dostupné možnosti

M1 – M12+Modelová řada (M4, M5, M8 a větší na vyžádání)
DIN6 – DIN9Přesné stupně
+60 %Životnost s vlákny zesíleným PA66 oproti standardnímu nylonu

Kompletní technický list. Posuňte tabulku do strany na mobilním zařízení a přečtěte si každý řádek.

Položka Specifikace
Číslo modelu M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 atd.
Materiál PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. K dispozici jsou PA66 vyztužené vlákny a další typy plněné sklem.
Norma ISO, DIN, ANSI, JIS, BS a nestandardní / do výkresu
Přesná třída DIN6, DIN7, DIN8, DIN9
Výrobní proces Vstřikovaný pro objem; CNC obráběné z polymerového materiálu pro prototypy, malé série a velikosti, kde není opodstatněné použití nástrojů
Tolerance Potvrzeno podle funkce a procesu ve fázi nabídky; dosažitelná tolerance závisí na modulu, tloušťce stěny, materiálu a na tom, zda je díl lisován nebo obráběn
Povrchová úprava Lisované, v bubnu, leštěné parou nebo pískované; obráběné díly lze dokončit do výkresu
Další operace Vývrt, drážka, náboj, otvor pro stavěcí šroub, kovová vložka, protahování náboje, montáž s hřídelí
Balení Igelitový sáček + karton, nebo dřevěné pouzdro na větší množství a těžké díly
Platební podmínky T/T, L/C
Průběh výroby 20 pracovních dnů pro vzorky, 25 dnů pro hromadné objednávky
Ukázky Vzorová cena 2–100 USD v závislosti na velikosti a materiálu; ukázkové expresní přepravné hrazené zákazníkem
Aplikace Automatické řídicí stroje, polovodičový průmysl, všeobecné průmyslové stroje, lékařské vybavení, zařízení pro solární energii, obráběcí stroje, parkovací systémy, vysokorychlostní železniční a letecké dopravní zařízení a podobně

Poznámka:kalení, frézování, broušení, eloxování a zinkování jsou procesy kovoobrábění a nevztahují se na polymerová kola. Pokud výkres specifikuje tyto úpravy, označíme jej a před cenovou nabídkou navrhneme ekvivalent polymeru – jakost plněnou sklem, lisovaný povrch nebo obrobený plastový díl.

Výběr správného polymeru pro vaše zařízení

NEJČASTĚJŠÍ

PA / nylon 66

Pevný, odolný vůči nárazům a přirozeně samomazný. Vlákny vyztužený PA66 poskytuje zhruba o 60 % delší životnost než standardní nylon, takže je výchozí pro pohony montážních linek a zařízení. Absorbuje vlhkost, takže umožňuje mírný pohyb rozměrů ve vlhkém prostředí.

POM

Tužší a rozměrově stabilnější než nylon při vlhkosti, s nízkým třením a vynikající obrobitelností. Lepší volba tam, kde středová vzdálenost a vůle musí zůstat předvídatelné a kde je ozubené kolo spíše obrobeno než lisováno.

PEEK / PPS

Vysokoteplotní, vysoce pevné inženýrské polymery pro použití při zvýšených teplotách nebo chemicky agresivní provoz — polovodičové nástroje, sterilizační cykly a pohony, které vidí rozpouštědla nebo horkou vodu. Vyšší materiálové náklady, proto uveďte pouze tam, kde to vyžaduje povinnost.

UHMWPE / PTFE / ABS

UHMWPE a PTFE pro velmi nízké tření a kluzný kontakt; ABS, kde záleží na ceně a vzhledu více než na nosnosti. Známku doporučíme po kontrole vašeho zatížení, rychlosti a prostředí.

Detail produktu

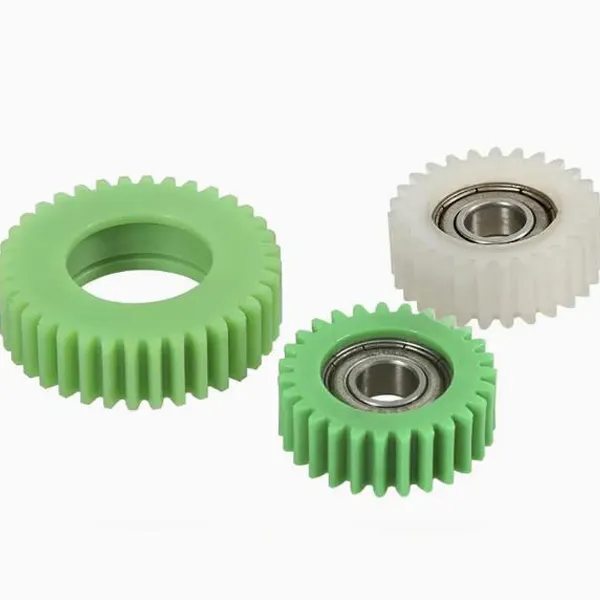

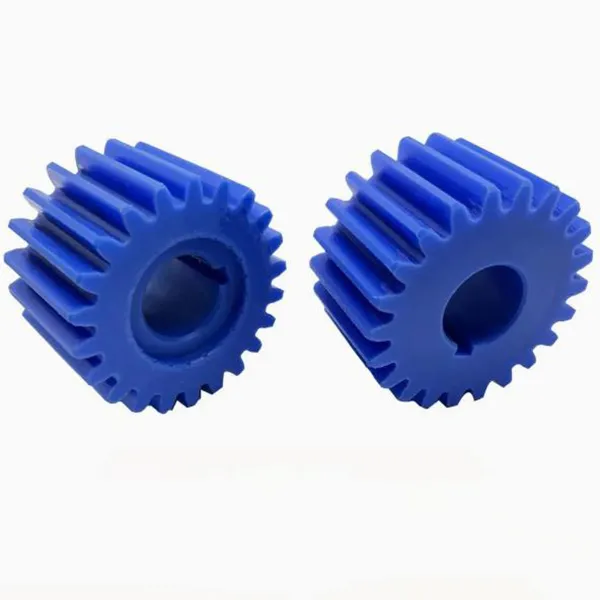

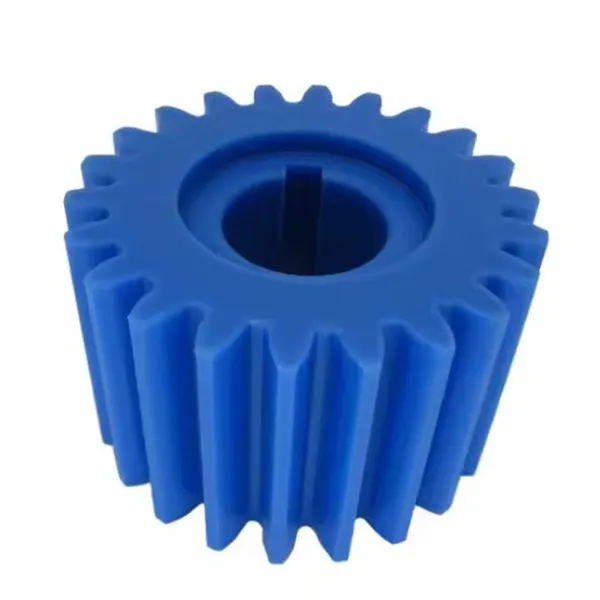

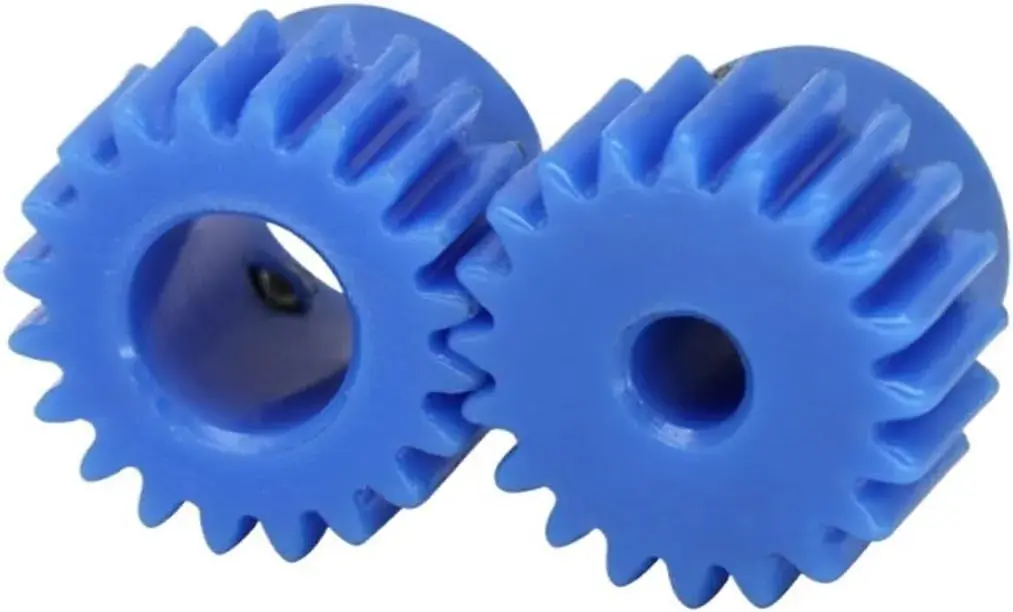

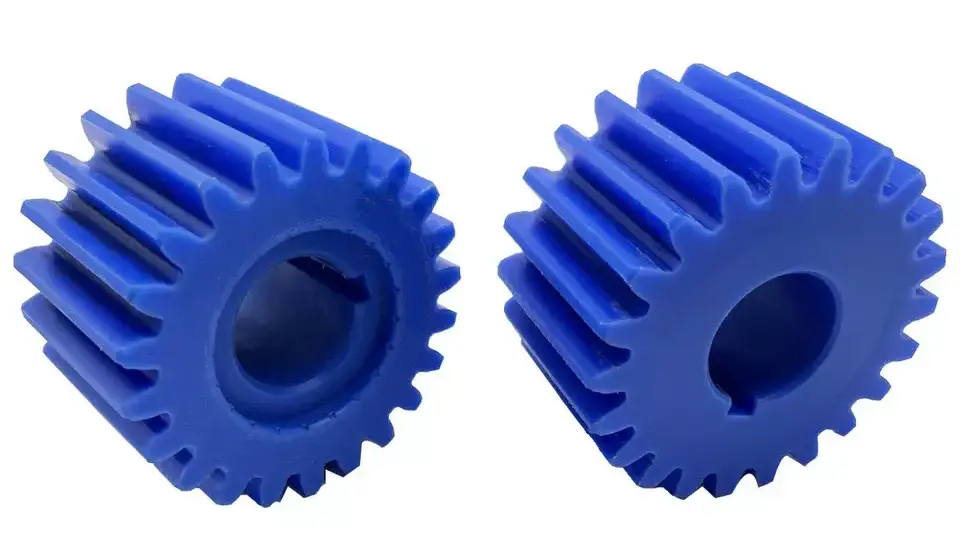

Fotografie naší výroby nylonových čelních ozubených kol — hotová ozubená kola, tvar zubů a detail vrtání.

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylonová čelní ozubená kola – tvar zubu, náboje a detailu vrtání.
Custom nylon spur gear with precision bore produced to customer drawing
Zakázkové nylonové čelní ozubené kolo opracované a dokončené do výkresu.
Nylon spur gear set assembled and inspected before packing
Soupravy ozubených kol před balením zkontrolovány a smontovány.
Nylon spur gears in different modules and materials ready for shipment
Různé moduly a třídy polymerů vyráběné pro stejného zákazníka.
Nylon spur gear dimensional inspection before dispatch
Rozměrová kontrola před odesláním.

Klíčové výhody

  • Samomazné, bez mazacího boduBez mazacího filmu, který je třeba udržovat, převodovka odstraňuje olejovou komoru, těsnění a opakující se servisní úkol z vašeho návrhu. Tiskárny, dávkovače a kancelářské vybavení běží měsíce každodenního používání bez odporu nebo hluku, který vytváří suchý kovový pár ozubených kol.
  • Tichý materiálem a geometriíPolymer tlumí vibrace místo toho, aby zvonil jako ocel, a třídy vyztužené vlákny drží tvar zubů dostatečně dobře, aby udržely síť v celé dávce tichá. Dílenské a kancelářské vybavení po přepnutí z kovových převodů pozoruje zřetelný pokles hluku.
  • Noste život za hranicemi běžného plastuVlákny vyztužený PA66 poskytuje zhruba o 60 % delší životnost než standardní nylon, takže ozubené kolo, které bylo dříve nutné vyměnit, může běžet v prodlouženém vysokofrekvenčním provozu na montážní lince se zanedbatelnými ztrátami povrchu zubů.
  • Odolnost proti korozi a chemikáliímNylon nerezaví a snáší vlhké, mírně kyselé a mírně zásadité prostředí, plus mnoho čisticích prostředků. Díky tomu je vhodný pro umývárny a venkovní vybavení, kde by se pokovené kovové ozubené kolo případně porouchalo.
  • Zlomek hmotnosti kovuNízká hmotnost snižuje setrvačnost poháněných částí, což je důležité pro ruční zařízení, drony, lehké ovladače a jakýkoli mechanismus, kde každý gram ovlivňuje životnost baterie nebo manipulaci.
  • Prototyp k výrobě pod jednou střechouObrobené prototypy vám umožňují ověřit geometrii před tím, než se pustíte do obrábění, a poté stejná dílna přesune díl do lisování kvůli objemu. Po celou dobu budete mít jednoho dodavatele, jednu referenci na toleranci a jednu kontrolní normu.
  • Flexibilní materiály a normySedm rodin polymerů a pět norem ozubených kol (ISO, DIN, ANSI, JIS, BS) znamenají, že stejný výkres může být vyroben v kvalitě, kterou vaše aplikace skutečně potřebuje, spíše než v jedné třídě, kterou má dodavatel na skladě.
  • Přímé výrobní ceny za objemLisování, obrábění, kontrola a balení jsou vlastní, takže mezi vámi a výrobou neexistuje žádná obchodní marže a jednotkové náklady předvídatelně klesají s rostoucím množstvím.

Nylon vs kovová ozubená kola: Když je plast tou správnou volbou

Nylonové čelní ozubené kolo není slabší náhradou za ocelové – jde o jiné konstrukční rozhodnutí. Plast vítězí tam, kde je zatížení mírné, rychlost je dostatečně vysoká, aby na hlučnosti záleželo, a mazání je drahé nebo se nedá udržovat. Ztrácí se tam, kde je točivý moment vysoký, teplota je udržována nad limitem polymeru nebo provoz zahrnuje nepřetržitý ráz, který by deformoval zuby.

Vyberte si nylonTichý chod, žádné mazání, nízká hmotnost, odolnost proti korozi, mírné zatížení
Vyberte si kovVysoký točivý moment, zvýšená teplota, silný náraz, těsná tolerance u velkého modulu
Vyberte si obojíPlastové ozubené kolo zabírající s ocelovým pastorkem — běžné tiché párování s nízkým opotřebením

V praxi je nejodolnějším uspořádáním často nylonové ozubené kolo běžící proti ocelovému nebo mosaznému pastorku: polymer se opotřebovává přednostně před kovem, síťka zůstává tichá a kovová část nese vyšší namáhání. Sdělte nám materiál protilehlého ozubeného kola a my vám poradíme s vůlí a středovou vzdáleností, protože plast a kov se roztahují různou rychlostí.

Aplikace

  • Automatické ovládání strojůMontáž a indexování pohonů
  • Polovodičový průmyslManipulační a polohovací mechanismy
  • Všeobecné průmyslové strojeDopravníky a stupně redukce světla
  • Lékařské vybaveníČisté pohony bez mazání
  • Zařízení pro solární energiiOzubení trackeru a pohonu
  • Obráběcí strojePodávací a nastavovací mechanismy
  • Parkovací systémyPohony závor a bran
  • Vysokorychlostní železniční a letecké zařízeníVnitřní a pomocné mechanismy

Ohlasy zákazníků

DavidePowerTech Machinery, Austrálie — díly převodovky na montážní lince

Výměna dílů převodovky na naší montážní lince byla procesem pokus-omyl; dřívější ozubená kola od jiných dodavatelů byla buď hlučná, nebo se rychle opotřebovávala. Zadali jsme zkušební objednávku na tato nylonová čelní ozubená kola a rozdíl byl okamžitý — dílna se znatelně ztišila a po více než dvou měsících intenzivního provozu nevykazují povrchy zubů téměř žádné opotřebení. Co vyniklo nad produktem, byl proces: naše otázky týkající se materiálu byly podrobně zodpovězeny, se zásilkou přišla inspekční zpráva, a když silný déšť ohrozil dodávku, kontaktovali přepravce a přeskupili jej tak, aby ozubená kola dorazila neporušená.

MichaeleProjekt modernizace zařízení

Když jsem upgradoval své vybavení, porovnal jsem mnoho dodavatelů zařízení a vybral jsem si Raydafon. Hotová ozubená kola přesně odpovídala výkresu, s čistým profilem zubů a bez blesku a po instalaci stroj běžel stabilně s znatelně menšími vibracemi. Měl jsem obavy, zda nylon vydrží, ale po více než měsíci intenzivního používání nedochází k žádné deformaci. I pozdní dotazy byly zodpovězeny rychle, což mě přesvědčilo, abych u nich zůstal.

LisaStudiové vybavení, drobné mechanismy

Potřeboval jsem odpovídající převody pro malé vybavení ve svém studiu a po dlouhou dobu jsem porovnával možnosti online. Byl jsem mírně nervózní, protože cena byla nižší než u některých značek, ale díly dorazily s hladkým povrchem, bez otřepů a pravidelným tvarem zubů a instalace proběhla bez jakýchkoliv problémů s montáží. Při používání se hluk zařízení zřetelně snížil a zařízení běželo nepřetržitě déle než deset dní bez opotřebení nebo zaseknutí.

Časté dotazy kupujícího

  • Můžete vyrobit nylonové čelní ozubené kolo podle mého výkresu nebo ze vzorku?Ano. Pošlete rozměrový výkres nebo vzorek ozubeného kola s modulem, počtem zubů, vrtáním, šířkou čela a jakostí materiálu. Potvrdíme, zda je díl vhodný pro lisování nebo obrábění, uvedeme obojí, je-li to relevantní, a můžeme vyrobit obrobený prototyp před tím, než se zapojí jakékoli nástroje.
  • Jaký materiál si mám vybrat — PA, POM nebo PEEK?PA (nylon 66) je univerzální volbou a vlákny vyztužený PA66 poskytuje zhruba o 60 % delší životnost než standardní nylon. POM vyhovuje aplikacím, kde na rozměrové stabilitě a kontrole vůle záleží více než na toleranci nárazu. PEEK nebo PPS jsou pro použití při zvýšené teplotě nebo chemicky agresivní provoz. Řekněte nám zatížení, rychlost a prostředí a my vám jeden doporučíme.
  • Jakou toleranci můžete dodržet na plastovém ozubeném kole?Závisí to na prvku, modulu, tloušťce stěny, materiálu a na tom, zda je díl lisovaný nebo obráběný – obráběné díly mají užší tolerance než lisované. Uveďte středovou vzdálenost a vůli své montážní potřeby a my vám před cenovou nabídkou potvrdíme, čeho je možné dosáhnout.
  • Potřebuje převodovka mazání?Ne v běžném provozu; nylon a POM jsou samomazné. Pro vysokorychlostní nebo silně zatížený nepřetržitý provoz může malé množství kompatibilního maziva prodloužit životnost a řekneme to ve fázi nabídky, pokud z toho bude mít prospěch vaše povinnost.
  • Jaký je váš vzorek, dodací lhůta a platební podmínky?Ceny vzorků se pohybují od 2 USD do 100 USD v závislosti na velikosti a materiálu, expresní dopravu hradí zákazník. Doba dodání vzorku je 20 pracovních dní a hromadná výroba je 25 dní. Platební podmínky jsou T/T nebo L/C a balení je plastový sáček plus karton nebo dřevěné pouzdro pro větší množství.
  • Můžete dodat odpovídající pastorek i nylonové ozubené kolo?Ano. Dodání obou polovin síta z jedné dílny znamená, že vůle, středová vzdálenost a tvar zubů jsou přizpůsobeny ve fázi návrhu, nikoli upravovány na místě. Pošlete nákres páru, případně zatížení a poměr, který potřebujete, a my vám oba díly naceníme.

Související produkty a další čtení

Vyžádejte si cenovou nabídku na nylonové čelní ozubené kolo

Pošlete modul, počet zubů, vrtání, čelní šířku, jakost materiálu a množství – nebo výkres nebo vzorový díl. Potvrzujeme lisovanou nebo obrobenou výrobu, schopnost tolerance a cenu a odpovídáme do 24 hodin.

Odeslat poptávku

* Údaje o životnosti, toleranci a dodacích lhůtách se vztahují na standardní výrobní podmínky a potvrzené výkresy. Třída materiálu, přípustné změny rozměrů související s vlhkostí a materiál protilehlého ozubeného kola by měly být dohodnuty před objednávkou.
