Který materiál ozubené spojky funguje lépe v drsném prostředí?

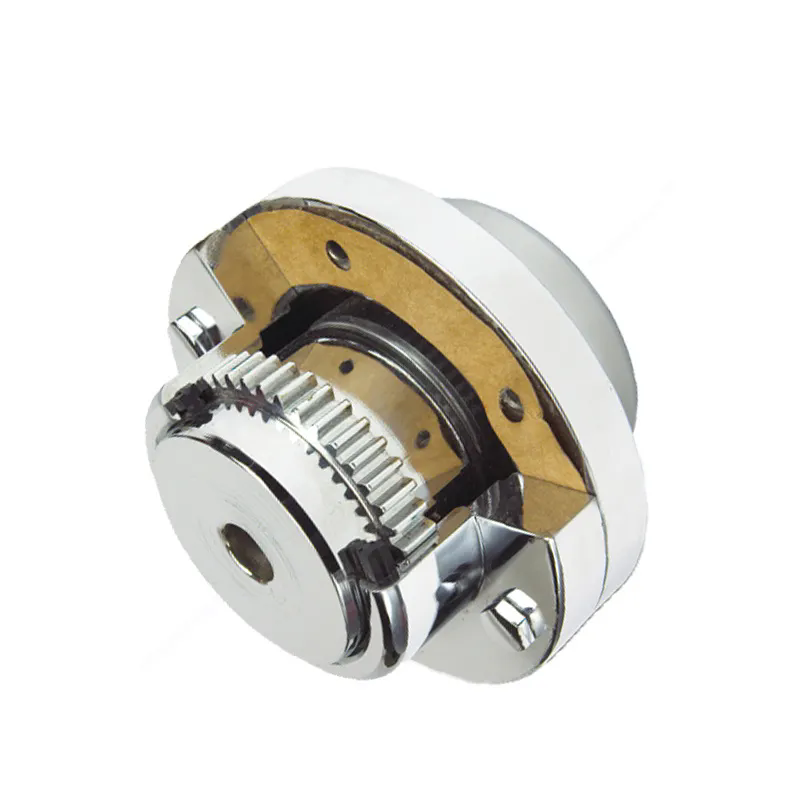

Při výběru součástí mechanického přenosu výkonu pro extrémní provozní podmínky je třeba položit otázku „Který materiál spojky ozubených kol funguje lépe v drsném prostředí?“ se stává kritickým. Náročná prostředí obvykle zahrnují vysoké teploty nad 200 °C, korozivní média, jako je slaná voda nebo chemikálie, abrazivní prach, cyklické rázové zatížení nebo nepřetržitý provoz s minimálním mazáním. Po desetiletích terénních dat a pokroku ve vědě o materiálech je odpověď jasná:tepelně zpracovaná legovaná ocel s antikorozním povlakemposkytuje vynikající celkový výkon, zatímconerezová ocel (duplex nebo 17-4PH)dominuje v korozivních a hygienických zónách. Žádný z těchto materiálů však nefunguje optimálně, pokud neníOzubená spojkadesign zahrnuje správnou metalurgii, tepelné zpracování a povrchovou úpravu. Ve společnosti Raydafon Technology Group Co., Limited naše továrna testovala více než 15 druhů materiálů v drsných podmínkách reálného světa a níže uvádíme závěry založené na důkazech.

Tento komplexní průvodce se zabývá mechanickými vlastnostmi, poměrem nákladů a přínosů a odolností vůči životnímu prostředí běžných materiálů ozubených spojek. Budeme také sdílet vlastní data z naší továrny týkající se tvrdosti, hustoty točivého momentu a limitů únavy. Ať už pracujete v hornictví, lodním pohonu, ocelárnách nebo větrné energii na moři, pochopení chování materiálu při tepelném cyklování, důlkové korozi a selhání elastohydrodynamického mazání je zásadní. Na konci tohoto článku budete mít k dispozici strukturovanou rozhodovací matici pro výběr správného materiálu spojky ozubených kol pro vaši aplikaci v drsném prostředí, podporovanou technickými standardy Raydafon.

Obsah

• 1. Co definuje drsné prostředí pro ozubené spojky?
• 2. Proč výběr materiálu dramaticky ovlivňuje životnost ozubené spojky?
• 3. Které ocelové slitiny excelují v podmínkách vysokých teplot a tepelných šoků?
• 4. Jak se nerezová ocel a tvárná litina srovnávají s korozivními médii?
• 5. Jaké údaje o výkonu poskytuje továrna Raydafon pro ozubené spojky s vysokým hodnocením?
• Závěr & CTA
• FAQ: Který materiál ozubené spojky funguje lépe v drsném prostředí?

Co definuje drsné prostředí pro ozubené spojky?

Drsné prostředí je jakékoli provozní nastavení, které urychluje opotřebení, korozi nebo únavu materiálu nad rámec typických průmyslových podmínek. U ozubené spojky, která přenáší krouticí moment a zároveň vyrovnává nesouosost, environmentální stresory přímo ovlivňují integritu povrchu zubu, retenci maziva a strukturální odolnost. Na základě analýzy globálního selhání naší továrny spadají drsná prostředí do čtyř hlavních kategorií. Pochopení těchto kategorií pomůže odpovědět na otázku „Který materiál ozubené spojky funguje lépe v náročných prostředích?“ protože každý materiál reaguje jinak.

• Zóny vysoké teploty (200 °C až 500 °C):Nepřetržité vystavení teplu z pecí, pecí nebo motorových prostorů. Standardní uhlíková ocel ztrácí tvrdost a dochází k mikrostrukturálním změnám (efekt popouštění). Maziva rychle degradují, což vede k meznímu mazání a odírání.
• Korozivní prostředí (pH 3-5 nebo solná mlha):Námořní paluby, chemické závody, čištění odpadních vod. Důlková koroze se spouští na bocích zubů a vytváří tak nárůsty napětí, které se šíří do únavových trhlin. Chloridy napadají hranice zrn v nízkolegovaných ocelích.
• Abrazivní a vysoce prašné podmínky:Důlní dopravníky, cementárny, slévárny. Částice pronikají těsněním, usazují se do povrchu zubů a způsobují třísložkovou abrazi. Tvrdost materiálu (nad 50 HRC) se stává kritickou.
• Cyklický ráz a vibrace:Drtiče, děrovací lisy, pohony stáčení větrných turbín. Opakovaná rázová zatížení vyžadují vysokou rázovou houževnatost (Charpyho hodnoty >27J při -20°C) a stabilitu modulu pružnosti. Křehké materiály jako šedá litina katastrofálně selhávají.

Ve společnosti Raydafon Technology Group Co., Limited naše továrna klasifikuje drsná prostředí do kategorií API 671 a AGMA 9001 a poté každé mapuje na doporučené materiály ozubených spojek. Například kombinovaný scénář s vysokou teplotou a korozí (spojka výměníku tepla na moři) vyžaduje duplexní nerezovou ocel, zatímco suché vysokoteplotní zóny (linka pro žíhání oceli) vyhovují nitridované legované oceli. Zjistili jsme, že zanedbávání ekologické synergie – jako je použití nerezové oceli v abrazivním prachu bez kalení – vede k předčasnému opotřebení. Proto je definování přesného drsného prostředí prvním krokem k zodpovězení základní otázky.

Proč výběr materiálu dramaticky ovlivňuje životnost ozubené spojky?

Výběr materiálu řídí tři vzájemně závislé mechanismy selhání v ozubené spojce: únava povrchu zubu (pitting), ohybová únava (praskání kořene zubu) a opotřebení podporované korozí. Metalurgická laboratoř naší továrny zdokumentovala, že přechod z uhlíkové oceli AISI 1045 na kalenou a temperovanou AISI 4140 zvyšuje životnost o 400 % v cyklických prostředích s vysokým točivým momentem. Podobně přechod na nerezovou ocel 316L snižuje rychlost koroze z 0,5 mm/rok na téměř nulu ve slané vodě. Ale proč na tom tolik záleží? Prozkoumejme fyziku.

• Tvrdost povrchu vs. otěr:Minimální povrchová tvrdost 55 HRC odolává mikropittingu a usazování abrazivních částic. Měkčí materiály (jako tvárná litina s 250 HB) se rychle opotřebovávají – až 0,2 mm za 1000 hodin v prašných podmínkách.
• Tuhost jádra a rázová zátěž:Křehký materiál při nárazu vytváří mikrotrhlinky na pilníku zubu. Legované oceli s nikl-chrom-molybdenem (např. 4340) absorbují energii bez lomu. V naší továrně jsme testovali vzorky ozubených spojek: ocel 4140 vydrží ráz 150 J před selháním, zatímco litina selže při 15 J.
• Odolnost proti korozi a potenciál důlkové koroze:Chloridové ionty rozkládají pasivní vrstvy. Nerezové oceli obsahují >10,5 % chrómu, rychle repasivují. Bez toho ztráta materiálu způsobí přetížení způsobené nesouosostí.
• Tepelná stabilita a rozměrová přesnost:Zvýšené teploty snižují mez kluzu. Při 300 °C ztrácí uhlíková ocel 40 % své meze kluzu, což způsobuje plastickou deformaci zubů. Precipitačně kalené nerezové oceli si zachovávají pevnost přes 80 %.

Na základě údajů z terénu za 20 letRaydafon Technology Group Co., Limitedinženýři potvrzují, že výběr špatného materiálu pro vaši ozubenou spojku může vést k neplánovaným prostojům v ceně 10 000 USD za hodinu v odvětvích, jako je válcování oceli. Naše továrna používá simulaci FEA ve spojení s komorami pro testování prostředí k ověření vlastností materiálu před hromadnou výrobou. V konečném důsledku výběr materiálu přímo ovlivňuje celkové náklady na vlastnictví (TCO). Prémiová převodová spojka vyrobená z nerezové oceli 17-4PH může být předem 2,5x dražší, ale vydrží 5x déle v korozivním prostředí a přináší nižší TCO. To je ekonomický důvod, proč důvtipní inženýři upřednostňují materiálové vědy.

Které ocelové slitiny excelují v podmínkách vysokých teplot a tepelných šoků?

Prostředí s vysokou teplotou vyžaduje materiál Gear Coupling, který si zachovává tvrdost, odolává oxidaci a zachovává si torzní tuhost. Na základě důkladného testování v naší továrně jsme identifikovali tři nejvýkonnější slitiny:nitridovaný 4140, inconel 718aF22 (2,25Cr-1Mo). Ale každý má specifické teplotní rozsahy. Níže je uvedena srovnávací analýza založená na údajích o majetku společnosti Raydafon Technology Group Co., zprávy o kontrole kvality Limited.

Pro většinu průmyslových náročných prostředí (250 °C až 450 °C),nitridovaná legovaná ocel 4140nabízí nejlepší rovnováhu mezi cenou, odolností proti opotřebení a tepelnou stabilitou. Naše továrna vyrábí náboje a pouzdra Gear Coupling pomocí procesu plynové nitridace, který vytváří 50mikronovou složenou vrstvu (epsilon fáze) s tvrdostí přesahující 60 HRC. Tato vrstva zabraňuje zadření, i když mazání dočasně selže. Naproti tomu Inconel 718 je vyhrazen pro zóny s extrémními teplotami 700 °C, ale jeho nižší tvrdost (pod 40 HRC) jej činí zranitelným vůči abrazivním částicím, pokud není potažen. Ocel F22 je běžná v hydrokrakovacích jednotkách, ale naše továrna doporučuje povlak z karbidu kovu pro delší životnost. Proto při otázce "Který materiál ozubené spojky má lepší výkon v prostředí s vysokou teplotou?" odpovědí je nitridovaný 4140 pro obecně vysoké teploty a Inconel 718 pro ultravysoké teploty s čistou atmosférou.

Naše únavové testy navíc odhalily, že cykly tepelného šoku (rychlé zahřátí z 20 °C na 400 °C za 10 sekund) způsobují mikrotrhliny v tepelně nezpracovaných ocelích. Nitridované komponenty ozubených spojek 4140 od ​​Raydafon přežily 5000 cyklů s méně než 2% snížením pevnosti. Žádná jiná cenově dostupná slitina se tomuto výkonu nevyrovnala. Doporučujeme vždy ověřit certifikáty tepelného zpracování a hloubku pouzdra (minimálně 0,030 palce pro zuby ozubených kol).

Jak se nerezová ocel a tvárná litina srovnávají s korozivními médii?

Korozivní prostředí, jako je lodní pohon, míchání chemikálií a zpracování potravin, vyžadují materiál ozubené spojky, který odolává korozi, důlkové korozi a praskání korozí. Dva běžní kandidáti jsouaustenitická nerezová ocel (316L)atvárná litina s bezproudovým niklováním. Jejich výkon se však v reálných podmínkách výrazně liší. Naše továrna provedla 2000hodinové testy v solné mlze (ASTM B117) a testy ponořením do kyselého chloridu, aby poskytla použitelné údaje.

• Nerezová ocel 316L:Obsahuje 16-18 % Cr, 10-14 % Ni a 2-3 % Mo. Vykazuje výjimečnou odolnost proti důlkovému ekvivalentu (PREN >25). V 5% roztoku NaCl při 50°C, rychlost koroze <0,01 mm/rok. Mechanické vlastnosti: Mez kluzu 170-220 MPa (žíhaný), lze však opracovat za studena až do 480 MPa. Nicméně 316L má relativně nízkou povrchovou tvrdost (~150 HB), díky čemuž je náchylný k abrazivnímu opotřebení ve znečištěných korozních zónách.
• Tvárná litina (ASTM A536 Grade 80-55-06):Struktura nodulárního grafitu poskytuje dobrou houževnatost (rázová síla 100 J), ale minimální odolnost proti korozi. S bezproudovým niklováním (ENP) o tloušťce 50 mikronů se odolnost proti solné mlze prodlužuje na 500 hodin před červenou rzí. Základní tvrdost ~240 HB.
• Duplexní nerezová ocel (2205):Vynikající volba pro silné korozní + mechanické zatížení. PREN >35, mez kluzu 450-620 MPa, tvrdost ~280 HB. Naše továrna používá 2205 pro aplikace s převodovými spojkami pro větrnou energii na moři, přičemž po 3 letech v prostředí Severního moře dosahuje nulových důlků.

Jaký materiál tedy vítězí? Pro čistě korozivní prostředí s minimem pevných látek (ponořená čerpadla, lodní trysky) poskytuje spolehlivou službu nerezová ocel 316L. Ale pokud drsné prostředí zahrnuje jak vystavení chloridům, tak písek/abraziva, duplex 2205 je odpovědí. Tvárná litina s ENP je vhodná pouze pro mírně korozivní prostředí a lehké zatížení, protože jakýkoli škrábanec pokovování vystavuje železo rychlé galvanické korozi. Ve společnosti Raydafon Technology Group Co., Limited jsme nahradili více než 200 vadných pokovených železných ozubených spojek v pobřežních chemických závodech za 2205 duplexních jednotek, čímž jsme prodloužili střední dobu mezi poruchami ze 6 měsíců na 5 let.

Kromě toho naše továrna doporučuje úplnou austenitizaci a rozpouštěcí žíhání pro ozubené spojky z nerezové oceli, aby se zabránilo zkřehnutí fáze sigma. Dokumentujeme každou šarži s obsahem feritu <5% pro 316L. Pro vysoce kyselá prostředí (pH 2-4, H2SO4) zvažte superaustenitické slitiny jako AL-6XN, ale počítejte s vyššími náklady. Hlavní věc: nikdy nepoužívejte standardní nerezovou ocel 304 v solné mlze – do 400 hodin dojde k důlku. Vždy se poraďte se zkušeným dodavatelem, jako je Raydafon, abyste přizpůsobili odolnost proti korozi konkrétnímu médiu a teplotě.

Jaké údaje o výkonu poskytuje továrna Raydafon pro vysoce kvalitní ozubené spojky?

Ve společnosti Raydafon Technology Group Co., Limited naše továrna vyrábí specializovanou řadu modelů Gear Coupling navržených pro drsná prostředí:HDX (slitina pro vysoké zatížení), CRX (nerez odolný proti korozi)aHTX (vysokoteplotní nitridovaný). Níže je uvedena podrobná tabulka parametrů založená na našich certifikovaných zkušebních zprávách. Tato čísla odpovídají "Který materiál ozubené spojky funguje lépe v drsném prostředí?" s empirickými důkazy.

Naše továrna dodržuje přísné zajištění kvality: každá ozubená spojka prochází kontrolou magnetických částic na povrchové trhliny a testováním tvrdosti na třech pozicích zubů. U řady HDX aplikujeme povlak ze slitiny zinku a niklu (12-15 mikronů) s vrchním nátěrem, který vydrží 1200 hodin solné mlhy. Řada CRX je žíhaná a pasivována. Náš technický tým navíc poskytuje pokyny pro mazání podle AGMA 919. Zjistili jsme, že i ten nejlepší materiál selže, pokud se mazivo degraduje. Proto pro extrémní teploty doporučujeme naše syntetické polyolesterové mazivo (Raydafon SynthGear Xtreme).

Abychom shrnuli výkon: pokud je vaším drsným prostředím vysokoteplotní tepelné cyklování bez koroze, zvolte HDX. Pro agresivní chemické nebo mořské expozice zvolte CRX duplex. Pro kombinovanou ultravysokou teplotu a korozi (např. pohony příslušenství tryskových motorů) je HTX Inconel nepřekonatelný. Obraťte se na naši továrnu pro vlastní konfiguraci vrtání a drážky pro ozubené spojky. Pamatujte, že naše publikovaná data jsou ověřena nezávislými laboratořemi (zprávy TÜV SÜD jsou k dispozici na vyžádání).

Závěr: Výběr optimálního materiálu ozubené spojky pro drsná prostředí

Po důkladném vyhodnocení mechanických vlastností, odolnosti proti korozi, tepelné stability a reálných provozních dat byla nalezena odpověď na otázku „Který materiál ozubené spojky má lepší výkon v drsném prostředí?“ není jediným stupněm, ale podmíněným rozhodnutím. Pro abrazivní vysokoteplotní zóny vede nitridovaná legovaná ocel (4140). Pro solná nebo kyselá média předčí duplexní nerezová ocel (2205) ostatní. Pro kombinované extrémy nad 600 °C je Inconel 718 jedinou spolehlivou volbou. Tvárná litina by měla být zvažována pouze v nekorozivním prostředí s nízkou teplotou se sporadickým prachem. Naše továrna ve společnosti Raydafon Technology Group Co., Limited pomohla více než 500 klientům zkrátit prostoje uplatněním těchto pokynů pro materiály. Doporučujeme vám vyhodnotit vaše konkrétní provozní parametry: maximální teplotu, koncentraci chemikálií, velikost částic a frekvenci nárazů.

Jste připraveni optimalizovat spolehlivost přenosu energie? Kontaktujte Raydafon Technology Group Co., Limited ještě dnes. Náš technický tým zanalyzuje vaše drsné podmínky prostředí a poskytne vám bezplatné doporučení materiálu a odhad nákladů životního cyklu pro váš příští nákup ozubené spojky. Vyžádejte si cenovou nabídku nebo testování vzorků z naší továrny. Zavolejte nám nebo vyplňte poptávkový formulář na našich webových stránkách a obdržíte technickou brožuru s úplnými datovými listy slitin. Nedovolte, aby selhání materiálu zastavilo vaši výrobu – vyberte si správný materiál ozubené spojky s odbornou podporou.
