Co ovlivňuje nosnost kuželového ozubeného kola?

Kuželová ozubená kola hrají klíčovou roli při přenosu pohybu a točivého momentu mezi protínajícími se hřídeli, zejména v těžkých průmyslových systémech, jako jsou automobilová hnací ústrojí, důlní zařízení, lodní pohon, robotika a automatizované stroje. Když inženýři hodnotí výkon, vždy vyvstává jedna základní otázka: Co ovlivňuje nosnost kuželového ozubeného kola? Odpověď spočívá v kombinaci materiálových věd, geometrie ozubení, tepelného zpracování, povrchové úpravy, mazání a standardů přesné výroby. Nosnost není nikdy určena jedním parametrem. Je to výsledek komplexní inženýrské bilance.

Ve společnosti Raydafon Technology Group Co., Limited navrhujeme a vyrábíme systémy Precision Gear pro náročné aplikace, kde je nesporná stabilita točivého momentu, odolnost proti únavě a dlouhá životnost. Náš technický tým chápe, že nosnost přímo určuje spolehlivost, provozní bezpečnost a celkové náklady životního cyklu. Prostřednictvím řízených výrobních procesů v naší továrně, pokročilých kontrolních systémů a optimalizovaného designu geometrie zubů zajišťujeme, že každé Precision Gear splňuje mezinárodní standardy pro pevnost a odolnost. Tento článek poskytuje hluboké technické vysvětlení faktorů, které ovlivňujíkuželové ozubené kolonosnost a jak profesionální výroba zajišťuje konzistentní výkon.

Obsah

• Jakou roli hraje výběr materiálu a tepelné zpracování v kapacitě zatížení?
• Jak geometrie ozubeného kola ovlivňuje rozložení zatížení kuželového ozubeného kola?
• Proč přesnost výroby určuje výkon v reálném světě?
• Shrnutí
• FAQ

Jakou roli hraje výběr materiálu a tepelné zpracování v kapacitě zatížení?

Volba materiálu je základem únosnosti kuželových kol. Mechanická pevnost, profil tvrdosti, únavová odolnost a rázová houževnatost ozubeného kola jsou dány především základním materiálem a následným tepelným zpracováním. Bez správného materiálového inženýrství ani ta nejpřesnější geometrie ozubení nemůže odolat vysokému točivému momentu nebo cyklickému namáhání.

1. Běžné materiály pro vysokozatížená kuželová kola

V naší továrně obvykle vyrábímePřesná převodovkavýrobky z následujících legovaných ocelí:

• 20CrMnTi pro nauhličená ozubená kola vyžadující vysokou tvrdost povrchu
• 42CrMo pro přenos středního až vysokého točivého momentu
• 18CrNiMo7-6 pro těžký průmysl a důlní aplikace
• Varianty z nerezové slitiny pro korozivní prostředí

Každý materiál poskytuje jinou rovnováhu mezi houževnatostí jádra a tvrdostí povrchu. Například:

2. Procesy tepelného zpracování, které zlepšují kapacitu zatížení

Tepelné zpracování přímo ovlivňuje únavovou pevnost v ohybu a povrchovou kontaktní pevnost. Mezi hlavní procesy používané v naší továrně patří:

• Nauhličování pro zvýšení obsahu uhlíku na povrchu
• Kalení pro zlepšení tvrdosti
• Temperování pro snížení křehkosti
• Nitridace pro odolnost proti opotřebení
• Indukční kalení pro lokalizované zpevnění

Nauhličená ozubená kola vytvářejí tvrdou vnější vrstvu odolnou proti důlkové korozi při zachování pevného jádra schopného absorbovat rázové zatížení. Tato dvoustrukturní konstrukce výrazně zvyšuje nosnost. Raydafon Technology Group Co., Limited pečlivě kontroluje hloubku nauhličování, obvykle mezi 0,8 mm a 1,5 mm v závislosti na velikosti modulu.

3. Normy únavové pevnosti a únosnosti

Nosnost kuželových kol je vypočítána podle norem ISO a AGMA. Jsou uvažovány dva hlavní režimy selhání:

• Porucha ohybové únavy u kořene zubu
• Kontaktní únavové selhání na boku zubu

Nesprávný výběr materiálu snižuje obě hodnoty odporu. Naše řešení Precision Gear procházejí metalografickou kontrolou a testováním tvrdosti, aby se ověřila strukturální konzistence před odesláním. V konečném důsledku materiál a tepelné zpracování definují teoretický maximální točivý moment, který může ozubené kolo přenést. Bez správné metalurgie, geometrie a zlepšení mazání nemohou kompenzovat slabé konstrukční základy.

Jak geometrie ozubeného kola ovlivňuje rozložení zatížení kuželového ozubeného kola?

Zatímco materiál poskytuje pevnost, geometrie určuje, jak je tato síla využita. Špatné rozložení zátěže mezi povrchy zubů dramaticky snižuje reálnou nosnost. Dokonce i vysokopevnostní ocel předčasně selže, pokud je koncentrace napětí příliš vysoká.

1. Klíčové geometrické parametry

Nosnost kuželového soukolí ovlivňují následující parametry:

• Modul
• Počet zubů
• Úhel tlaku
• Úhel spirály
• Šířka obličeje
• Úprava profilu zubů

Větší modul zvyšuje tloušťku zubu a zlepšuje pevnost v ohybu. Širší čelní šířka rozkládá zatížení na větší kontaktní plochu. Tyto úpravy však musí být v souladu s omezeními návrhu systému.

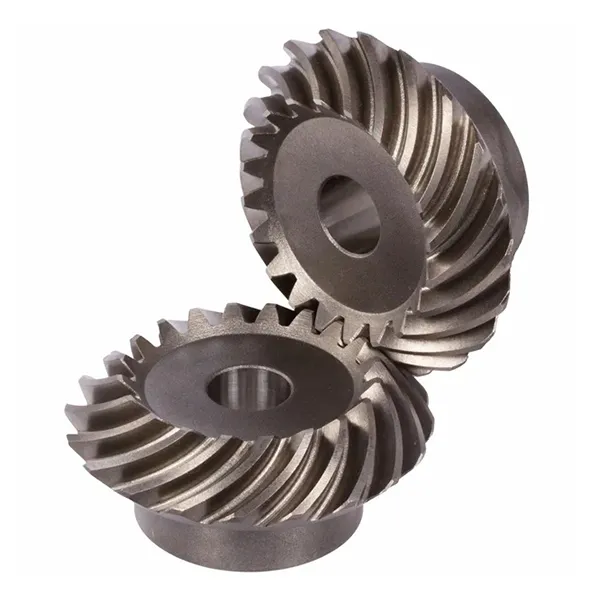

2. Spirálová kuželová kola vs přímá kuželová kola

Spirálová kuželová kola obecně nabízejí vyšší nosnost ve srovnání s přímými kuželovými koly díky postupnému záběru zubů. Tím se snižuje nárazové zatížení a hluk.Raydafon Technology Group Co., Limitedse specializuje na výrobu spirálových přesných ozubených kol pro systémy s vysokým točivým momentem.

3. Načtěte optimalizaci kontaktního vzoru

Správné kontaktní vzory zubů zabraňují lokalizovanému přetížení. Naše továrna používá software pro analýzu kontaktů ozubených kol k simulaci:

• Chyba přenosu
• Rozložení zatížení pod točivým momentem
• Vliv tepelné roztažnosti
• Efekty vychýlení hřídele

Úpravy mikrogeometrie, jako je korunování a korekce vývodu, pomáhají vyrovnávat kontaktní napětí. To přímo zlepšuje provozní nosnost tím, že zabraňuje předčasnému pittingu.

4. Technické parametry našeho přesného kuželového ozubeného kola

Optimalizací geometrie zajišťujeme, aby každé Precision Gear fungovalo v bezpečných mezích namáhání i při špičkovém točivém momentu.

Proč přesnost výroby určuje výkon v reálném světě?

Teoretické nosnosti kuželového soukolí lze dosáhnout pouze tehdy, je-li přísně kontrolována přesnost výroby. Odchylky v profilu zubu, chyba stoupání, házení nebo povrchová úprava výrazně snižují skutečnou nosnost.

1. Přesnost obrábění

Vysoká nosnost vyžaduje přísnou kontrolu tolerance. Naše továrna používá:

• CNC stroje na řezání spirálových kuželových kol
• Pětiosá obráběcí centra
• Stroje na broušení ozubených kol
• Inspekční systémy CMM

Raydafon dodržuje přísnou kontrolu rozměrové tolerance, aby byla zajištěna konzistentní geometrie zubů napříč šaržemi.

2. Povrchová úprava a broušení

Ozubená kola vykazují nižší tření a lepší rozložení kontaktů. Přesné broušení zlepšuje:

• Stabilita kontaktního poměru
• Snížení hluku
• Tvorba mazacího filmu
• Únavový život

To je důvod, proč jsou naše řešení Precision Gear pro vysokorychlostní aplikace plně broušená, nikoli pouze frézovaná.

3. Kontrola a testování kvality

Ověření výkonu zatížení zahrnuje:

• Testování vzoru kontaktu zubů
• Měření tvrdosti
• Magnetická kontrola částic
• Dynamické vyvažování

Raydafon Technology Group Co., Limited uplatňuje před odesláním vícestupňovou kontrolu. To zajišťuje, že výpočty nosnosti se promítnou do skutečné provozní trvanlivosti. Výrobní přesnost překlenuje propast mezi designem a výkonem v terénu. Ani prémiové materiály nedokážou kompenzovat špatnou kvalitu obrábění.

Shrnutí

Co ovlivňuje nosnost kuželového ozubeného kola? Odpověď spočívá v kombinaci pevnosti materiálu, optimalizované geometrie, řízeného tepelného zpracování, povrchové úpravy a přísné výrobní přesnosti. Každý faktor přispívá k odolnosti proti únavě v ohybu a trvanlivosti kontaktu s povrchem. Ve společnosti Raydafon Technology Group Co., Limited integrujeme metalurgickou odbornost, pokročilou technologii obrábění a přísné kontrolní standardy, abychom vytvořili vysoce výkonné systémy Precision Gear šité na míru průmyslovým požadavkům.

Pokud hodnotíte dodavatele převodů pro aplikace s vysokým točivým momentem, náš technický tým je připraven podpořit váš projekt technickými konzultacemi a zakázkovou výrobou.Kontaktujte Raydafon Technology Group Co., Limiteddnes prodiskutujte své požadavky a obdržíte podrobnou cenovou nabídku.

FAQ

Q1: Co nejvíce ovlivňuje nosnost kuželového ozubeného kola v průmyslových aplikacích?
Pevnost materiálu a kvalita tepelného zpracování mají obvykle největší vliv, protože určují únavu v ohybu a kontaktní odpor povrchu. Geometrie a přesnost obrábění však musí odpovídat vlastnostem materiálu, aby bylo dosaženo plného zatížení.

Q2: Jak zlepšuje tepelné zpracování nosnost kuželového kola?
Tepelné zpracování zvyšuje tvrdost povrchu při zachování houževnatého jádra. Tato duální struktura zabraňuje zlomení kořene zubu a povrchové důlkové korozi při opakovaných cyklech točivého momentu.

Q3: Ovlivňuje stupeň přesnosti ozubeného kola nosnost?
Ano. Vyšší přesnost snižuje koncentraci napětí a nerovnoměrné rozložení zatížení. To umožňuje převodu bezpečně pracovat blíže k jeho teoretickému limitu zatížení bez předčasného opotřebení.

Q4: Proč je spirálové kuželové ozubené kolo upřednostňováno pro systémy s vysokým zatížením?
Spirálová kuželová kola zabírají postupně a rozdělují sílu rovnoměrněji po povrchu zubu. To snižuje rázové namáhání a zvyšuje efektivní nosnost ve srovnání s přímými kuželovými koly.

Q5: Mohou podmínky mazání ovlivnit nosnost kuželového ozubeného kola?
Správné mazání zabraňuje kontaktu kov na kov a snižuje únavu povrchu. Nedostatečné mazání zvyšuje tření a teplo, snižuje efektivní nosnost a zkracuje životnost.
