Jaké faktory ovlivňují výkon kombajnového hydraulického válce v polních operacích?

Na vrcholu sklizňové sezóny se počítá každá minuta. Moderní sklízecí mlátička se svou komplexní řadou hydraulických systémů spoléhá na desítky hydraulických válců, které řídí vše od výšky žací lišty až po rychlost navíjení a vykládací šnek. Když aHydraulický válec kombajnuzačne fungovat špatně – reaguje zpomaleně, netěsní nebo nedrží pozici – celá operace je ohrožena. Stroj se musí zpomalit, nebo v horším případě zastavit kvůli opravě. V sezóně, kdy jsou okna pro počasí úzká a podmínky plodin se denně mění, není výkon těchto válců jen technickou záležitostí; je to kritická záležitost. Jaké faktory však určují, zda bude hydraulický válec Harvesteru spolehlivě fungovat den za dnem v drsných podmínkách na poli, nebo zda se stane zdrojem frustrace a prostojů?

Tento článek poskytuje komplexní technickou analýzu faktorů, které ovlivňují výkon hydraulického válce Harvestru v reálných zemědělských provozech. Prozkoumáme dopad kvality těsnění, hrozbu kontaminace, účinky cyklování zátěže, důležitost správné údržby kapaliny a roli konstrukce válce a výběru materiálu. Čerpáme z našich zkušeností naRaydafon Technology Group Co., Limited, prozkoumáme, jak každý z těchto faktorů přispívá k celkovému výkonu a dlouhé životnosti hydraulických válců, které jsou nezbytné pro moderní sklizeň. Ať už jste farmář, správce vozového parku nebo technik údržby, tato příručka vám pomůže porozumět skrytým silám, které určují, zda vás vaše hydraulické válce ponesou při sklizni, nebo vás nechají uváznout na poli.

Obsah

• 1. Jak těsnění a mazání definují výkon válce?
• 2. Co způsobí kontaminace hydraulickému válci kombajnu?
• 3. Jak cyklování zátěže ovlivňuje spolehlivost hydraulického válce?
• 4. Jaká je role hydraulické kapaliny v životnosti válce?
• 5. Jaké technické specifikace jsou důležité pro výkon v terénu?
• 6. Často kladené otázky (FAQ)
• 7. Závěr

1. Jak těsnění a mazání definují výkon válce?

Představte si hydraulický válec Harvesteru jako jemně vyladěný píst pohybující se uvnitř leštěné trubky. Těsnicí systém je kritickým rozhraním, které udržuje vysokotlakou hydraulickou kapalinu tam, kde má – na jedné straně pístu – a zabraňuje jejímu úniku. Selhání těsnění není jen únik; je to ztráta kontroly. Primární těsnění v hydraulickém válci zahrnují těsnění pístnice, které zabraňuje úniku kapaliny podél pístní tyče; těsnění pístu, které odděluje dvě tlakové komory; a těsnění stěrače, které škrábe nečistoty a vlhkost z tyče, když se zasouvá. Výkon těchto těsnění je určen jejich materiálovým složením, designem a stavem povrchů, se kterými se dotýkají. Při sklizni, kde může být válec vystaven extrémním teplotám, prachu a vlhkosti, musí být materiál těsnění pečlivě vybrán. Například polyuretanová těsnění nabízejí vynikající odolnost proti oděru a jsou často preferována pro těsnění tyčí v zemědělských aplikacích, zatímco těsnění na bázi PTFE jsou vybírána pro své nízké tření ve vysokorychlostních aplikacích.

Stejně kritický je stav vrtání válce a povrchu pístnice. Poškrábaná nebo rýhovaná tyč může proříznout těsnění tyče, což vede k rychlému úniku. Podobně může hrubý vývrt poškodit těsnění pístu a snížit účinnost válce. V naší továrně používáme kombinaci honování a leštění válečkem, abychom dosáhli povrchové úpravy Ra 0,2-0,4 µm na otvoru a tvrdého chromování (tloušťka 50-70 µm) na tyči. Tato kombinace poskytuje hladký povrch odolný proti opotřebení, který prodlužuje životnost těsnění. Mazání je neviditelný podpůrný systém pro těsnění. Mezi těsněním a tyčí musí být udržován tenký film hydraulické kapaliny, aby se snížilo tření a zabránilo se opotřebení. Pokud je kapalina kontaminována vodou nebo částicemi, může narušit tento film, což vede ke zvýšenému opotřebení a předčasnému selhání těsnění. Dobře navržený válec bude mít mazací drážku, která zadržuje malé množství tekutiny, aby byl zajištěn souvislý film. Ve společnosti Raydafon jsme zkonstruovali náš hydraulický válec Harvester s optimalizovaným designem drážky těsnění a povrchovou úpravou, která minimalizuje tření a maximalizuje životnost těsnění, což zajišťuje spolehlivý výkon i v těch nejnáročnějších provozních podmínkách.

2. Co způsobí kontaminace hydraulickému válci kombajnu?

Kontaminace je tichým nepřítelem jakéhokoli hydraulického systému, ale je zvláště škodlivá v zemědělských aplikacích, kde je nevyhnutelné vystavení nečistotám, prachu a vlhkosti. Kombajn pracuje v oblaku prachu a zbytků plodin a jeho hydraulické válce jsou neustále vystaveny těmto nečistotám. Nejběžnější a destruktivní formou kontaminace jsou částice – písek, prach a úlomky plodin. Tyto částice se mohou dostat do válce přes těsnění pístnice, zejména pokud je těsnění stěrače poškozené nebo opotřebované. Jakmile jsou částice uvnitř, působí jako abrazivo a odbrušují pístnici, vrtání válce a těsnění. Toto je často označováno jako "tažení drátu" tyče, kde tvrdé částice rýhují povrch tyče, což vede k trvalé cestě úniku. Podle údajů z terénu může jediné zrnko písku zachycené mezi těsněním a tyčí způsobit únik během několika hodin.

Nejčastějším vstupním bodem pro kontaminaci je oblast těsnění tyče, zvláště když je narušeno těsnění stěrače. Opotřebované těsnění stírače umožňuje hromadění prachu na tyči, která je pak během zatahování vtahována do válce. Dalším potenciálním vstupním bodem jsou odvzdušňovací filtry na hydraulické nádrži, které, pokud jsou ucpané nebo poškozené, mohou umožnit pronikání atmosférického prachu do systému. Kontaminace může vést k rychlému poklesu výkonu válce, včetně nepravidelného pohybu, netěsnosti a případného úplného selhání. Studie provedená na flotile harvestorů ukázala, že stroje s proaktivním programem kontroly kontaminace – včetně pravidelného odběru vzorků oleje, výměn odvzdušňovacích filtrů a použití vysoce kvalitních těsnění – zaznamenaly o 60 % méně poruch válců než stroje bez takového programu. Naše továrna v Raydafon Technology Group Co., Limited používá prémiová stírací těsnění s dvojitým břitem, aby se maximalizovalo odstranění nečistot z tyče předtím, než se dostanou do válce. Kromě toho je náš hydraulický válec Harvester navržen s možností ochranného krytu proti prachu pro extrémní podmínky, který poskytuje další vrstvu ochrany proti kontaminaci.

Další významnou hrozbou je kontaminace vody. Voda se může dostat do hydraulického systému kondenzací nebo přímým vystavením dešti nebo smývání. Voda v hydraulické kapalině může způsobit korozi vrtání válce a tyče a také těsnění. Snižuje také mazací schopnost kapaliny a zvyšuje opotřebení. Ideálním řešením je použití hydraulické kapaliny s dobrou deemulgovatelností, která umožňuje separaci vody a její vypuštění z nádrže. Pravidelné odběry vzorků a analýzy hydraulické kapaliny mohou detekovat přítomnost vody a částic, což umožňuje provést nápravná opatření dříve, než mohou způsobit významné poškození. Pravidelná analýza oleje je základním kamenem našich doporučení pro preventivní údržbu hydraulického válce Harvester.

3. Jak cyklování zátěže ovlivňuje spolehlivost hydraulického válce?

Sklizeň není provoz v ustáleném stavu. Zatížení hydraulického válce Harvester se neustále mění, jak se stroj pohybuje po poli. Je nutné zvedat a spouštět adaptér, upravit rychlost navíjení a vysunout šnek. Každý z těchto pohybů vytváří zatěžovací cyklus: válec se vysouvá, udržuje polohu a poté se stahuje. V průběhu sklizně může jeden válec zacyklit tisíckrát, od několika metrů až po celý zdvih. Toto je známé jako únavové zatížení a je to primární příčina selhání válce v průběhu času.

Abychom pochopili dopad cyklování zátěže, musíme zvážit namáhání komponent. Pístní tyč je vystavena tahovému a tlakovému namáhání, když se vysouvá a zasouvá. Těsnění podléhá tlaku a tření. Kovové součásti, zejména pístnice a hlava válců, jsou vystaveny únavovému namáhání z těchto cyklů. Postupem času se mohou vyvinout mikrotrhliny, které vedou k selhání. Schopnost válce odolat cyklování zatížení závisí na jeho konstrukci a použitých materiálech. Větší průměr pístnice například poskytuje větší odolnost proti vybočení při tlakovém zatížení. Dvojčinný válec, který využívá hydraulický tlak pro vysouvání i zatahování, poskytuje kontrolovanější pohyb a dokáže lépe zvládat rázové zatížení než jednočinný válec. Kromě toho může styl upevnění válce ovlivnit jeho schopnost zvládnout boční zatížení, které je běžné při sklizni. Konstrukce a materiál pístnice jsou také kritické. Vysokopevnostní ocel s dobrými únavovými vlastnostmi, jako je 42CrMo4 nebo 4140, se běžně používá ve vysokocyklových aplikacích. Toto je materiál, který specifikujeme v našem Harvester Hydraulic Cylinder ve společnosti Raydafon.

K určení očekávané životnosti válce při cyklickém zatěžování používají inženýři výpočty založené na přístupu založeném na napětí (S-N) nebo lomové mechanice. Hranice únosnosti materiálu je klíčovým faktorem. Dráha zatížení válce musí být navržena tak, aby minimalizovala koncentrace napětí, které mohou působit jako iniciační body únavových trhlin. Zásadní je použití zaoblení spíše než ostrých rohů na spojích hlavy válců a spojovacích tyčí (nebo příruby). Pístnice musí být navržena tak, aby vydržela maximální očekávané boční zatížení bez vybočení. V reálných podmínkách může dobře navržený hydraulický válec Harvesteru odolat milionům cyklů. Válec, která předčasně selže kvůli únavě, je často důsledkem vady materiálu, konstrukční chyby (jako je nástavec napětí) nebo neočekávaného přetížení. Následující tabulka porovnává únavovou výkonnost různých materiálů pístnice při typickém sklizňovém zatížení.

4. Jaká je role hydraulické kapaliny v životnosti válce?

Hydraulická kapalina je mízou systému, ale často je tou nejvíce opomíjenou součástí. Kapalina plní několik důležitých funkcí: přenáší energii, maže pohyblivé části, poskytuje ochranu proti korozi a pomáhá ochlazovat systém. Viskozita a čistota hydraulické kapaliny má přímý vliv na výkon hydraulického válce Harvester. Pokud je kapalina příliš viskózní, válec se bude pohybovat pomalu a systém bude neúčinný. Pokud je kapalina příliš řídká, zvýší se vnitřní netěsnost ve válci, což vede ke ztrátě výkonu a přesnosti polohování. Viskozitní index kapaliny, který udává, jak moc se její viskozita mění s teplotou, je zvláště důležitý při sklizňových aplikacích, kde může systém pracovat v širokém rozsahu teplot.

Pro dlouhou životnost válce je nezbytná pravidelná údržba kapaliny. Kapalina musí být udržována čistá a bez nečistot a musí být vyměňována v intervalech doporučených výrobcem. Použití vysoce kvalitního filtru ve zpětném i sacím potrubí je zásadní pro udržení čistoty systému. Kromě mechanické filtrace je třeba sledovat chemické vlastnosti kapaliny. Přísady proti opotřebení kapaliny, inhibitory koroze a oxidační stabilita jsou nezbytné pro ochranu válce a zbytku systému. Pokud se nechá kapalina zoxidovat, může tvořit kal a lak, který může ucpat ventily a poškodit těsnění. Pokud jsou aditiva vyčerpána, kapalina neposkytne potřebnou ochranu proti opotřebení a korozi. Stav hydraulické kapaliny by měl být pravidelně testován na viskozitu, obsah vody a počet částic. To je jediný způsob, jak zajistit, aby kapalina fungovala podle potřeby. Ve společnosti Raydafon Technology Group Co., Limited doporučujeme všem zákazníkům s vysoce využívanými harvestory program analýzy kapalin, který poskytuje jednoduchý a efektivní způsob sledování stavu hydraulického systému a předpovídání potřeby výměny oleje nebo jiné údržby.

Obvyklá mylná představa je, že hydraulickou kapalinu je třeba vyměnit pouze tehdy, když vypadá špinavě. V praxi je výkon kapaliny často snížen dříve, než dojde k jakékoli viditelné změně. Degradaci aditiva lze měřit analýzou oleje. Například vysoké číslo kyselosti znamená, že olej oxiduje a měl by být vyměněn. Pravidelná analýza kapaliny poskytuje jasný obraz o stavu kapaliny a umožňuje plánovanou údržbu a zabraňuje neočekávaným poruchám válců. Následující tabulka shrnuje doporučený plán údržby kapalin pro hydraulický válec Harvester používaného v typických polních operacích.

5. Jaké technické specifikace jsou důležité pro výkon v terénu?

Při výběru správného hydraulického válce Harvester pro danou aplikaci musí inženýři a manažeři zařízení pečlivě vyhodnotit klíčové technické specifikace. Tyto specifikace definují fyzické schopnosti válce a jeho kompatibilitu s hydraulickým systémem stroje. Nejzásadnější specifikací je velikost vrtání válce (vnitřní průměr trubky válce), která určuje teoretickou sílu, kterou může válec vyvinout při daném tlaku. Válec s větším průměrem může vyvinout větší sílu, ale může být pomalejší a vyžadovat větší objem kapaliny. Průměr pístnice ovlivňuje odolnost válce ve vzpěru a jeho rychlost při zatahovacím zdvihu, protože tyč zmenšuje účinnou plochu pístu.

Délka zdvihu válce musí odpovídat požadovanému rozsahu pohybu nářadí, které ovládá. Provozní tlak, obvykle měřený v barech nebo PSI, je určen hydraulickým systémem stroje. Láhev musí být dimenzována tak, aby vydržela maximální tlak, který může systém vytvořit. Těsnění musí být specifikována tak, aby byla zachována jejich integrita při provozním tlaku a teplotě. Způsob upevnění válce (např. upevnění na čep, upevnění na přírubu, upevnění na čepu) určuje způsob upevnění válce a upevnění musí být zvoleno tak, aby odpovídalo zatížení a dráze napětí.

Kromě základních specifikací musí konstruktér zvážit přítomnost jakýchkoli specializovaných prvků, jako je vestavěné tlumicí zařízení, které řídí rychlost válce na konci jeho zdvihu, nebo uzavírací ventil, který zabraňuje unášení válce pod zatížením. Materiál trubky válce a pístnice je rozhodující pro únavovou životnost a odolnost proti korozi. Níže uvedená tabulka uvádí srovnání typických specifikací hydraulického válce Harvester pro různé typy strojů a ukazuje, jak se požadavky liší podle aplikace.

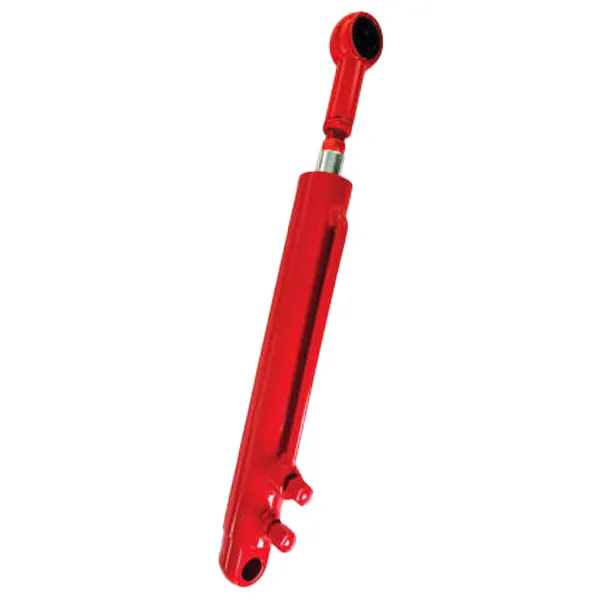

V Raydafonu je náš Harvester Hydraulic Cylinder navržen tak, aby splňoval náročné požadavky zemědělských polních operací. Nabízíme celou řadu velikostí vrtání, délek zdvihu a stylů upevnění, abychom vyhověli specifickým potřebám kombajnů, sklízecích řezaček a dalších sklízecích strojů. Naše válce jsou vybaveny indukčně kalenými pístními tyčemi 42CrMo4, které poskytují výjimečnou pevnost a odolnost proti únavě a nárazu. Používáme vysoce kvalitní polyuretanová těsnění pístnice a PTFE těsnění pístů, které zajišťují spolehlivé utěsnění v širokém rozsahu teplot a tlaků. Každý válec je testován, aby bylo zajištěno, že splňuje naše přísné normy kvality, než opustí naši továrnu.

6. Často kladené otázky (FAQ)

Otázka 1: Jak často by se měla vyměňovat těsnění v hydraulickém válci harvestoru?

Odpověď: Interval výměny těsnění u hydraulického válce Harvester závisí na několika faktorech, včetně doby provozu, provozního prostředí a stavu hydraulické kapaliny. Jako obecné vodítko doporučujeme zkontrolovat těsnění válců na začátku každé sezóny sklizně. Pokud válec vykazuje jakékoli známky netěsnosti nebo pokud je tyč rýhovaná nebo poškrábaná, těsnění by měla být vyměněna. V praxi mnoho harvestorů vyžaduje výměnu těsnění každých 1 500 až 2 500 provozních hodin. Naše továrna ve společnosti Raydafon Technology Group Co., Limited poskytuje sady těsnění a podrobné pokyny k instalaci pro všechny naše válce. Program pravidelných kontrol je nejlepším způsobem, jak určit správný interval pro vaše konkrétní provozní podmínky.

Otázka 2: Jaká je nejčastější příčina vnitřní netěsnosti v hydraulickém válci?

Odpověď: Nejčastější příčinou vnitřní netěsnosti hydraulického válce Harvester je opotřebované nebo poškozené těsnění pístu. Těsnění pístu odděluje dvě tlakové komory válce. Když se těsnění opotřebuje, může hydraulická kapalina unikat z vysokotlaké strany na nízkotlakou stranu, což má za následek ztrátu výkonu a rychlosti. To je často způsobeno kontaminovanou hydraulickou kapalinou, která působí jako abrazivo a opotřebovává těsnění. V mnoha případech se válec bude zvenčí stále jevit jako netěsný, ale vnitřní netěsnost se projeví jako pomalý, plíživý pohyb tyče válce. Problém lze zjistit pomocí jednoduchého testu úniku a řešením je vyměnit těsnění pístu a zajistit čistotu hydraulické kapaliny.

Otázka 3: Jak mohu zabránit vniknutí vlhkosti do mého hydraulického válce?

Odpověď: Vlhkost může do hydraulického válce Harvesteru proniknout několika cestami. Nejběžnější cesta je přes těsnění tyče a těsnění stírače ve vlhkých podmínkách. Druhá cesta je přes odvzdušňovací filtr na hydraulické nádrži. Abyste zabránili vnikání vlhkosti, ujistěte se, že odvzdušňovací filtr je čistý a správně funguje. K aktivnímu odstranění vlhkosti ze vzduchu vstupujícího do zásobníku lze použít vysoušecí odvzdušňovač. Také pravidelně kontrolujte válec, zda nevykazuje známky vody v oleji, jako je mléčný vzhled. Pokud je přítomna voda, vypusťte a vyměňte kapalinu. Použití vysoce kvalitní hydraulické kapaliny s dobrou deemulgovatelností pomůže oddělit vodu od oleje a umožní jeho vypuštění z nádrže. Kromě toho se vyhněte použití vysokotlakého mytí na těsnění válce, protože to může tlačit vodu přes těsnění.

Otázka 4: Co znamená specifikace "délka zdvihu" pro hydraulický válec?

Odpověď: Délka zdvihu je maximální vzdálenost, kterou může pístnice urazit ze své zcela zatažené polohy do zcela vysunuté polohy. Tato specifikace určuje rozsah pohybu, který může válec poskytnout. Při výběru hydraulického válce Harvester musí být délka zdvihu přizpůsobena požadovanému pohybu nářadí. Například zdvihací válec žací lišty na kombajnu musí mít zdvih, který je dostatečně dlouhý, aby umožnil zvedání žací lišty do plné přepravní výšky. Pokud je délka zdvihu příliš krátká, nářadí se nepohne v celém svém rozsahu pohybu. Pokud je příliš dlouhý, válec se může vysunout dolů nebo se vysunout za požadovaný rozsah. Naše továrna ve společnosti Raydafon Technology Group Co., Limited nabízí širokou škálu délek zdvihu, aby vyhovovaly různým aplikacím sklizně.

Otázka 5: Může být hydraulický válec harvestoru přestavěn nebo musí být vyměněn?

Odpověď: Ano, Harvester Hydraulický válec může být typicky přestavěn. Proces přestavby zahrnuje rozebrání válce, kontrolu všech součástí a výměnu opotřebovaných nebo poškozených dílů. Nejběžnější díly vyměňované během přestavby jsou těsnění (těsnění pístnice, těsnění pístu, těsnění stěrače), tyč (pokud je rýhovaná nebo ohnutá) a trubka válce (pokud je poškozená). Přestavba tlakové láhve je často výrazně levnější než nákup nové tlakové láhve a je běžnou praxí pro prodloužení životnosti zařízení. Naše továrna ve společnosti Raydafon Technology Group Co., Limited nabízí sady pro přestavbu a služby přestavby pro náš hydraulický válec Harvester.

7. Závěr

Výkon hydraulického válce Harvester v polních operacích je určován komplexní souhrou faktorů: kvalita těsnění, kontrola kontaminace, řízení zátěže, údržba kapalin a konstrukční specifikace. Každý faktor hraje klíčovou roli při zajišťování toho, že válec poskytuje spolehlivou, efektivní a dlouhotrvající službu v náročném prostředí pracovní sklizně. Díky pochopení těchto faktorů mohou inženýři, manažeři zařízení a operátoři činit informovaná rozhodnutí s cílem maximalizovat výkon a životnost svého hydraulického zařízení. Komplexní program údržby, proaktivní kontrola kontaminace a výběr vysoce kvalitních komponent jsou nezbytné pro dosažení optimálního výkonu.

Ve společnosti Raydafon Technology Group Co., Limited máme více než deset let zkušeností s výrobou vysoce kvalitních hydraulických komponent pro zemědělský průmysl. Náš hydraulický válec Harvester je navržen a vyroben tak, aby splňoval nejvyšší standardy výkonu a spolehlivosti, s použitím prvotřídních materiálů, přesného obrábění a přísné kontroly kvality. Jsme odhodláni poskytovat našim zákazníkům nejlepší možná řešení pro jejich hydraulické potřeby. Máte-li jakékoli dotazy ohledně výběru nebo údržby hydraulického válce pro vaše sklízecí zařízení, kontaktujte náš tým odborníků.

Kontaktujte Raydafon Technology Group Co., Limited ještě dnesse dozvíte více o našem hydraulickém válci Harvester a o tom, jak může zlepšit spolehlivost a efektivitu vašich sklizňových operací.
